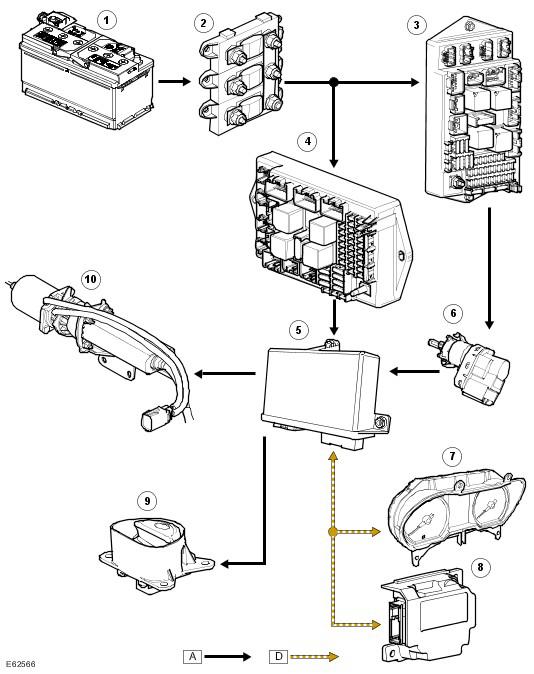

Control Diagram
WARNING: This page is about a different car, the 2011 Jaguar XKR, 2011 Jaguar XK, 2010 Jaguar XKR, and 2010 Jaguar XK. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
A
= Hardwired; D
= High speed controller area network (CAN) bus
| Item Number | Description |
|---|---|
| 1 | Battery |
| 2 | BJB (battery junction box) |
| 3 | CJB (central junction box) (175 A megafuse) |
| 4 | AJB (auxiliary junction box) |
| 5 | Parking brake control module |
| 6 | Stoplamp switch |
| 7 | Instrument cluster |
| 8 | Adaptive speed control module |
| 9 | Parking brake switch |
| 10 | Parking brake actuator |
