Front Disc Brake - Vehicles W/O Carbon Ceramic Brakes -- XK/X150
>>
Front Disc Brake
>>
Description And Operation
>>

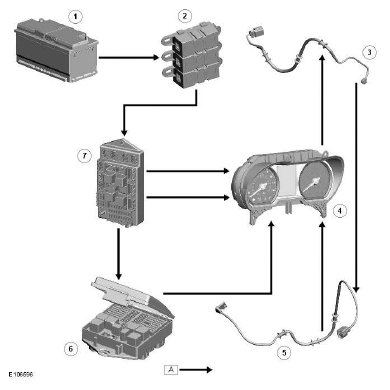

Control Diagram
Control Diagram
NOTE:
A
= Hardwired
ITEM
DESCRIPTION
1
Battery
2
BJB (battery junction box) (175 A megafuse)
3
Front brake pad wear sensor
4
Instrument cluster
5
Rear brake pad wear sensor
6
Power distribution box
7
CJB (central junction box)
