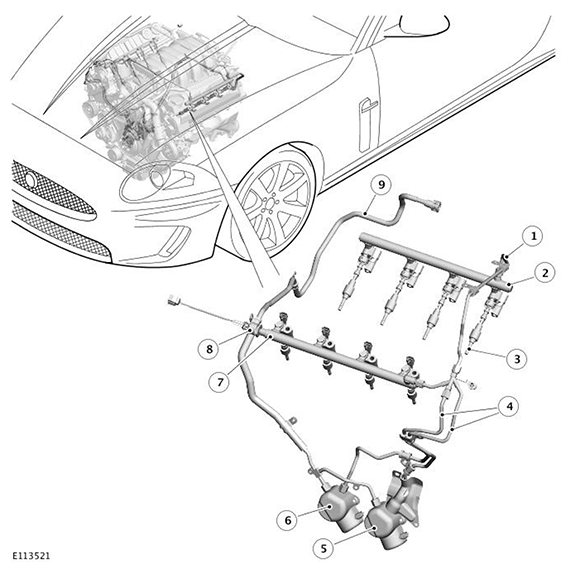

Component Location
WARNING: This page is about a different car, the 2015 Jaguar XK, 2014 Jaguar XK, 2013 Jaguar XK, and 2012 Jaguar XK. However, it is still accessible from the selected car via links, so may be relevant.
| ITEM |
DESCRIPTION |
| 1 |
Crossover tube |
| 2 |
LH (left hand) fuel rail |
| 3 |
Fuel injector |
| 4 |
HP (high pressure) fuel lines |
| 5 |
HP fuel pump - No. 2 |
| 6 |
HP fuel pump - No. 1 |
| 7 |
RH (right hand) fuel rail |
| 8 |
FRP (fuel rail pressure) sensor |
| 9 |
LP (low pressure) fuel lines |
