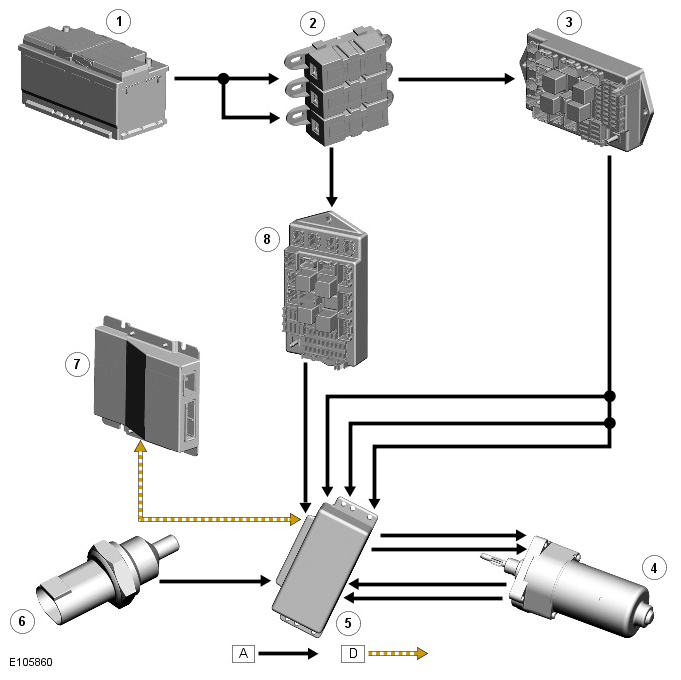

Control Diagram - V8 S/C 5.0L Petrol Vehicles Only
| ITEM | DESCRIPTION |
|---|---|
| 1 | Primary battery |
| 2 | Megafuse (250 A) |
| 3 | Auxiliary Junction Box (AJB) |
| 4 | Differential locking motor (Note : Up to 14MY shown, From 14MY similar) |
| 5 | Rear Differential Control Module (RDCM) |
| 6 | Oil temperature sensor |
| 7 | Integrated Suspension Control Module (ISCM) |
| 8 | Central Junction Box (CJB) |
