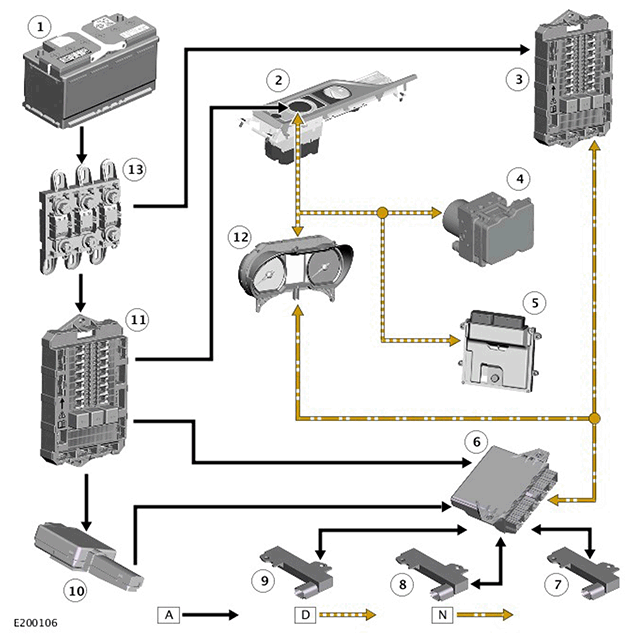

Control Diagram
NOTE:
A
= Hardwired; D
= High speed CAN; N
= Medium speed CAN.
| ITEM | DESCRIPTION |
|---|---|
| 1 | Battery |
| 2 | Drive selector |
| 3 | Rear Junction Box (RJB) |
| 4 | Anti-lock Brake System (ABS) control module |
| 5 | Engine Control Module (ECM) |
| 6 | Keyless Vehicle Module (KVM) |
| 7 | Low frequency antenna - front |
| 8 | Low frequency antenna - center |
| 9 | Low frequency antenna - rear |
| 10 | Radio frequency receiver |
| 11 | Central Junction Box (CJB) |
| 12 | Instrument cluster (IC) |
| 13 | Megafuse (250 amp) |
