Valve Block Components
WARNING: This page is about a different car, the 2015 Jaguar XF, 2014 Jaguar XF, and 2013 Jaguar XF. However, it is still accessible from the selected car via links, so may be relevant.

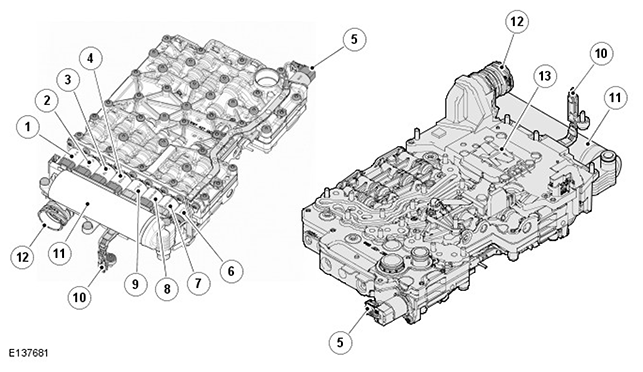

| ITEM | DESCRIPTION |
|---|---|
| 1 | EPRS A - A brake valve |
| 2 | EPRS D - D clutch valve |
| 3 | EPRS B - B brake valve |
| 4 | EPRS E - E clutch valve |
| 5 | MV 2 - magnet-valve 2 for electrical park interlock (hold out of park) |
| 6 | MV 1 - pressure reducing valve |
| 7 | EPRS SYS - system pressure valve |
| 8 | EPRS WK - Torque converter lock-up clutch valve |
| 9 | EPRS C - C clutch valve |
| 10 | Transmission output shaft speed sensor |
| 11 | Hydraulic Impulse Storage (HIS) |
| 12 | Electrical connector |
| 13 | Transmission Control Module (TCM) - hidden |
