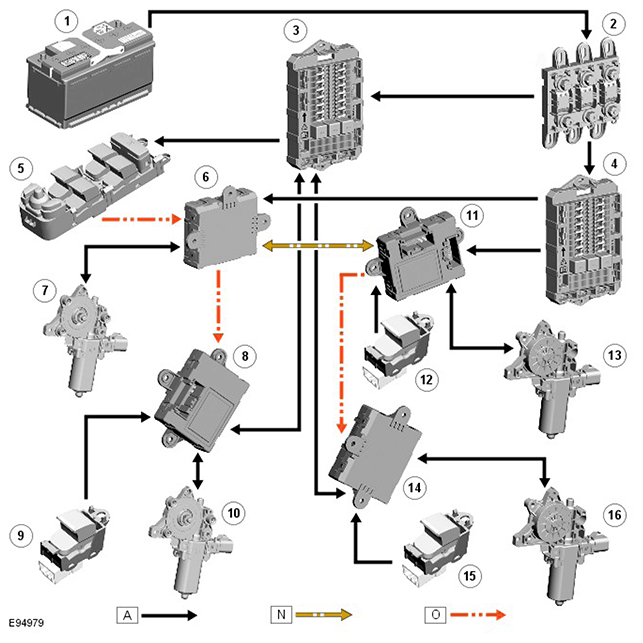

Control Diagram
NOTE:
A
= Hardwired; N
= Medium speed CAN; O
= LIN bus
| ITEM | DESCRIPTION |
|---|---|
| 1 | Battery |
| 2 | Megafuse (250 amp) |
| 3 | CJB (central junction box) |
| 4 | RJB (rear junction box) |
| 5 | Window control switches - driver's door |
| 6 | Door module - driver's door |
| 7 | Window regulator motor - driver's door |
| 8 | Door module - LH (left-hand) rear passenger |
| 9 | Window control switch - LH rear passenger |
| 10 | Window regulator motor - LH rear passenger |
| 11 | Door module - front passenger |
| 12 | Window control switches - front passenger |
| 13 | Window regulator motor - front passenger |
| 14 | Door module - RH (right-hand) rear passenger |
| 15 | Window control switch - RH rear passenger |
| 16 | Window regulator motor - RH rear passenger |
