Suspension - Rear: Description
The XJR, XJ6 & XJ12 use independent coil spring rear suspension. The hub carrier assembly is supported by control arms at bottom, and utilizes drive axles as upper supports.

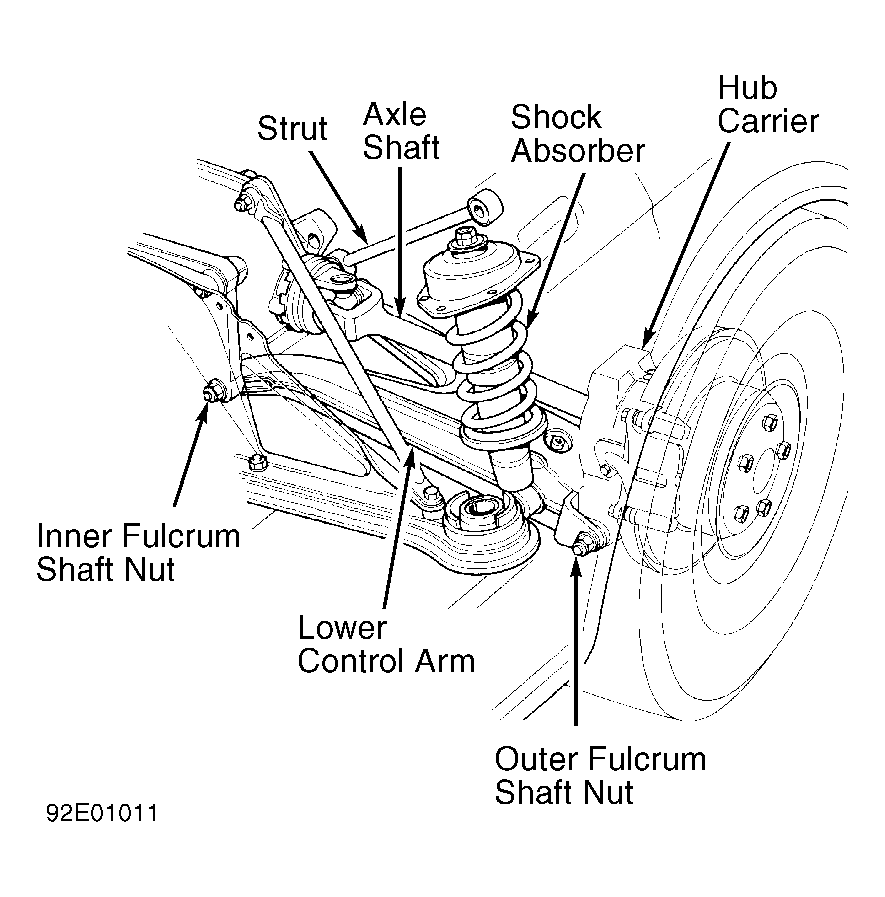

Suspension is controlled by 2 coil spring/shock absorber assemblies. Fulcrum shafts are used to connect control arms to chassis and hub carrier. See Fig 1.
