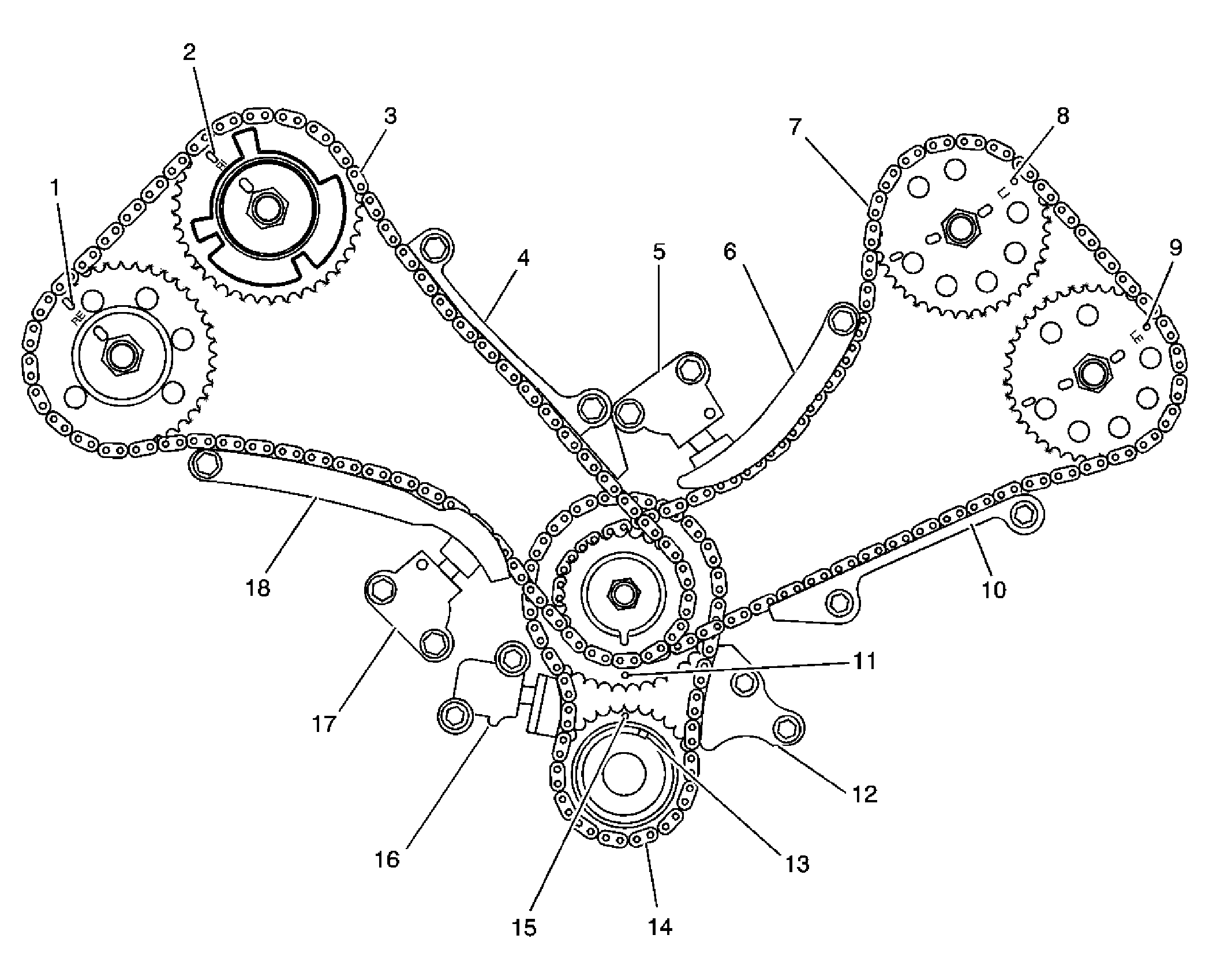

Camshaft Timing Drive Chain Alignment Diagram
WARNING: This page is about a different car, the 2007 Cadillac DTS. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1 | Right Exhaust Camshaft Sprocket Timing Mark - Component 187 |
| 2 | Right Intake Camshaft Sprocket Timing Mark - Component 188 |
| 3 | Right Secondary Timing Chain - Component 170 |
| 4 | Right Secondary Timing Chain Guide - Component 171 |
| 5 | Left Secondary Timing Chain Tensioner - Component 175 |
| 6 | Left Secondary Timing Chain Shoe - Component 173 |
| 7 | Left Secondary Timing Chain - Component 170 |
| 8 | Left Intake Camshaft Sprocket Timing Mark - Component 177 |
| 9 | Left Exhaust Camshaft Sprocket Timing Mark - Component 177 |
| 10 | Left Secondary Timing Chain Guide - Component 171 |
| 11 | Intermediate Sprocket Timing Mark - Component 160 |
| 12 | Primary Timing Chain Guide - Component 158 |
| 13 | Crankshaft Sprocket Pin Alignment Slot - Component 150 |
| 14 | Primary Timing Chain - Component 155 |
| 15 | Crankshaft Sprocket Timing Mark - Component 150 |
