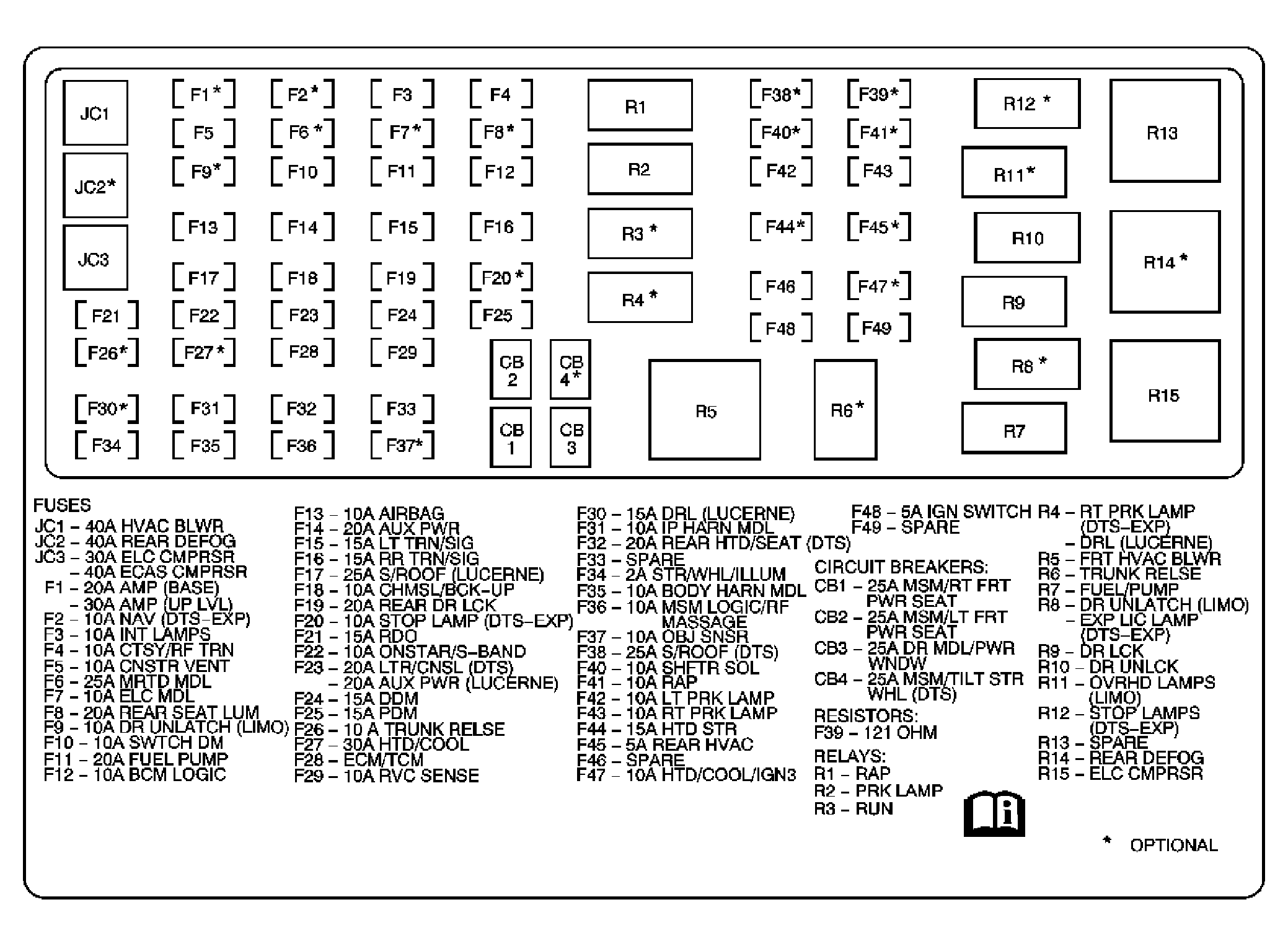

Fuse Block - Rear Label
WARNING: This page is about a different car, the 2007 Cadillac DTS. However, it is still accessible from the selected car via links, so may be relevant.
Fuse Block - Rear Label Usage
| No. | Fuse | Rating | Description |
|---|---|---|---|
| JC1 | HVAC BLWR Fuse | 40A | Blower Motor Control Module (CJ2), FRT HVAC BLWR Relay (CJ4) |
| JC2 | REAR DEFOG Fuse | 40A | REAR DEFOG Relay |
| JC3 | ELC CMPRSR Fuse (w/o F38) | 30A (w/o F38) | ELC COMPRSR Relay |
| JC3 | ECAS CMPRSR Fuse 40A (F38) | 40A (F38) | ELC COMPRSR Relay |
| F1 | AMP Fuse | 20A (BASE) 30A (UP LVL) | Amplifier |
| F2 | NAV Fuse (DTS-EXP) | 10A | Traffic Information Receiver, Video Display |
| F3 | INT LAMPS Fuse | 10A | Body Control Module (BCM) |
| F4 | CTSY/RF TRN Fuse | 10A | Body Control Module (BCM) |
| F5 | CNSTR VENT Fuse | 10A | Evaporative Emissions (EVAP) Canister Vent Solenoid Valve |
| F6 | MRTD MDL Fuse | 25A | Electronic Suspension Control (ESC) Module |
| F7 | ELC MDL Fuse | 10A | Electronic Suspension Control (ESC) Module (FE1), Automatic Level Control (ALC) Compressor (w/o F38, w/FE1, F55) |
| F8 | REAR SEAT LUM Fuse | 20A | Seat Lumbar Switch - LR, Seat Lumbar Switch - RR, Digital Radio Antenna Module (B9Q) |
| F9 | DR UNLATCH (LIMO) Fuse | 10A | DR UNLATCH Relay (V4U) |
| F10 | SWTCH DIM Fuse | 10A | Body Control Module (BCM) |
| F11 | FUEL PUMP Fuse | 20A | FUEL/PUMP Relay |
| F12 | BCM LOGIC Fuse | 10A | Body Control Module (BCM) |
| F13 | AIRBAG Fuse | 10A | Inflatable Restraint Sensing and Diagnostic Module (SDM) |
| F14 | AUX PWR Fuse | 20A | Auxiliary Power Outlet - LR, Auxiliary Power Outlet - RR, Auxiliary Power Outlet - Front |
| F15 | LT TRN/SIG Fuse | 15A | Body Control Module (BCM) |
| F16 | RR TRN/SIG Fuse | 15A | Body Control Module (BCM) |
| F17 | S/ROOF (LUCERNE) Fuse | 25A | Not Used |
| F18 | CHMSL/BCK-UP Fuse | 10A | Body Control Module (BCM) |
| F19 | REAR DR LCK Fuse | 20A | DR LCK Relay, DR UNLCK Relay |
| F20 | STOP LAMP (DTS-EXP) Fuse | 10A | STOP LAMPS Relay (Export) |
| F21 | RDO Fuse | 15A | Radio, Digital Radio Receiver (U2K) |
| F22 | ONSTAR/S-BAND Fuse | 10A | Vehicle Communication Interface Module (UE1) |
| F23 | LTR/CNSL (DTS) Fuse | 20A | Cigar Lighter, Auxiliary Power Outlet - Console |
| F23 | AUX PWR (LUCERNE) Fuse | 20A | Not Used |
| F24 | DDM Fuse | 15A | Driver Door Module (DDM) |
| F25 | PDM Fuse | 15A | Front Passenger Door Module (FPDM) |
| F26 | TRUNK RELSE Fuse | 10A | Rear Compartment Lid Latch |
| F27 | HTD/COOL Fuse | 30A | Climate Control Seat Module - Front (KB6) |
| F28 | ECM/TCM Fuse | 15A | Engine Control Module (ECM), Transmission Control Module (TCM) |
| F29 | RVC SENSE Fuse | 10A | Body Control Module (BCM) |
| F30 | DRL (LUCERNE) Fuse | 15A | Not Used |
| F31 | I/P HARN MDL Fuse | 10A | Theft Deterrent Module (TDM), Data Link Connector (DLC), Instrument Panel Cluster (IPC), HVAC Control Module, Clock, Valet Switch |
| F32 | REAR HTD/SEAT (DTS) Fuse | 20A | Heated Seat Module - Rear |
| F33 | SPARE Fuse | - | Spare Fuse |
| F34 | STR/WHL/ILLUM Fuse | 2A | Steering Wheel Control Switch - Left, Steering Wheel Control Switch - Right |
| F35 | BODY HARN MDL Fuse | 10A | Inside Rearview Mirror (TQ5), Distance Sensing Cruise Control Module (K59), HVAC Control Module - Auxiliary (CJ4), Remote Control Door Lock Receiver (RCDLR), Front and Rear Object Alarm Module (UFR) |
| F36 | MSM LOGIC/RF MASSAGE Fuse | 10A | Memory Seat Module (MSM) (A45) |
| F37 | OBJ SNSR Fuse | 10A | Front and Rear Object Alarm Module (UFR) |
| F38 | S/ROOF (DTS) Fuse | 25A | Sunroof Control Module |
| F40 | SHFTR SOL Fuse | 10A | Traffic Information Receiver (U3Q), Reverse Lockout Solenoid (AQ9), Park Switch (AQ9) |
| F41 | RAP Fuse | 10A | Rear Window Sunshade Module (DE9), Upfitter Provisions (V4U), Inside Rearview Mirror, Outside Moisture Sensor (CE1) |
| F42 | LT PRK LAMP Fuse | 10A | Tail Lamp Assembly - Left, Headlamp Assembly - LF, Park Lamp - Left Middle (V4U), Park Lamp - Left Rear (V4U, B9Q), EXP LIC LAMP Relay (Export) |
| F43 | RT PRK LAMP Fuse | 10A | Tail Lamp Assembly - Right, Headlamp Assembly - RF, Park Lamp - Right Middle (V4U), Park Lamp - Right Rear (V4U, B9Q), EXP LIC LAMP Relay (Export) |
| F44 | HTD STR Fuse | 15A | Heated Steering Wheel Control Module (KA1) |
| F45 | REAR HVAC Fuse | 5A | Blower Motor - Auxiliary (CJ4) |
| F46 | SPARE Fuse | - | Spare Fuse |
| F47 | HTD/COOL/IGN3 Fuse | 10A | Climate Control Seat Module - Front (KB6), Windshield Washer Solvent Heater (XA7) |
| F48 | IGN SWTCH Fuse | 5A | Ignition Switch |
| F49 | SPARE Fuse | - | Spare Fuse |
| CB1 | MSM/RT FRT PWR SEAT Circuit Breaker | 25A | Seat Adjuster Switch - Passenger, Lumbar Adjuster Switch - Passenger |
| CB2 | MSM/LT FRT PWR SEAT Circuit Breaker | 25A | Seat Adjuster Switch - Driver, Lumbar Adjuster Switch - Driver, Memory Seat Module (MSM) (A45) |
| CB3 | DR MDL/PWR WNDW Circuit Breaker | 25A | Window Motor - Driver, Window Motor - LR, Door Park Relay Assembly - Left Middle (V4U), Door Park Relay Assembly - Right Middle (V4U), Window Motor - RR, Window Motor - Front Passenger |
| CB4 | MSM/TILT STR WHL (DTS) Circuit Breaker | 25A | Memory Seat Module (MSM) (A45, N37) |
| F39 | 121 OHM Resistor | - | Electronic Suspension Control (ESC) Module |
| R1 | RAP Relay | - | SHFTR SOL, S/ROOF, RAP Fuses |
| R2 | PRK LAMP Relay | - | LT PRK LAMP, RT PRK LAMP Fuses |
| R3 | RUN Relay | - | HTD/COOL/IGN3, REAR HVAC, HTD STR Fuses |
| R4 | RT PRK LAMP (DTS-EXP) Relay, DRL (LUCERNE) Relay | - | RT PRK LAMP Fuse |
| R5 | FRT HVAC BLWR Relay | - | HVAC Control Module, Blower Motor, Blower Motor Control Module |
| R6 | TRUNK RELSE Relay | - | TRUNK RELSE Fuse |
| R7 | FUEL/PUMP Relay | - | Engine Control Module (ECM), Fuel Pump and Sender Assembly |
| R8 | DR UNLATCH (LIMO) Relay or EXP LIC LAMP (DTS-EXP) Relay (Export) | - | Door Release Switch - Left Rear (V4U), Door Release Switch - Left Middle (V4U), Door Release Switch - Right Middle (V4U), Door Release Switch - Right Rear (V4U) or License Lamps (Export) |
| R9 | DR LCK Relay | - | Body Control Module (BCM), Door Latch Assembly - LR, Door Latch Assembly - RR |
| R10 | DR UNLCK Relay | - | Body Control Module (BCM), Door Latch Assembly - LR, Door Latch Assembly - RR |
| R11 | OVRHD LAMPS Relay (LIMO) | - | Body Control Module (BCM), Overhead Console Lamp (V4U) |
| R12 | STOP LAMPS (DTS-EXP) Relay | - | Stop Lamp - Left, Stop Lamp - Right, Center High Mounted Stop Lamp (CHMSL) |
| R13 | SPARE Relay | - | Spare Relay |
| R14 | REAR DEFOG Relay | - | HVAC Control Module, Rear Window Defogger |
| R15 | ELC CMPRSR Relay | - | Electronic Suspension Control (ESC) Module |
