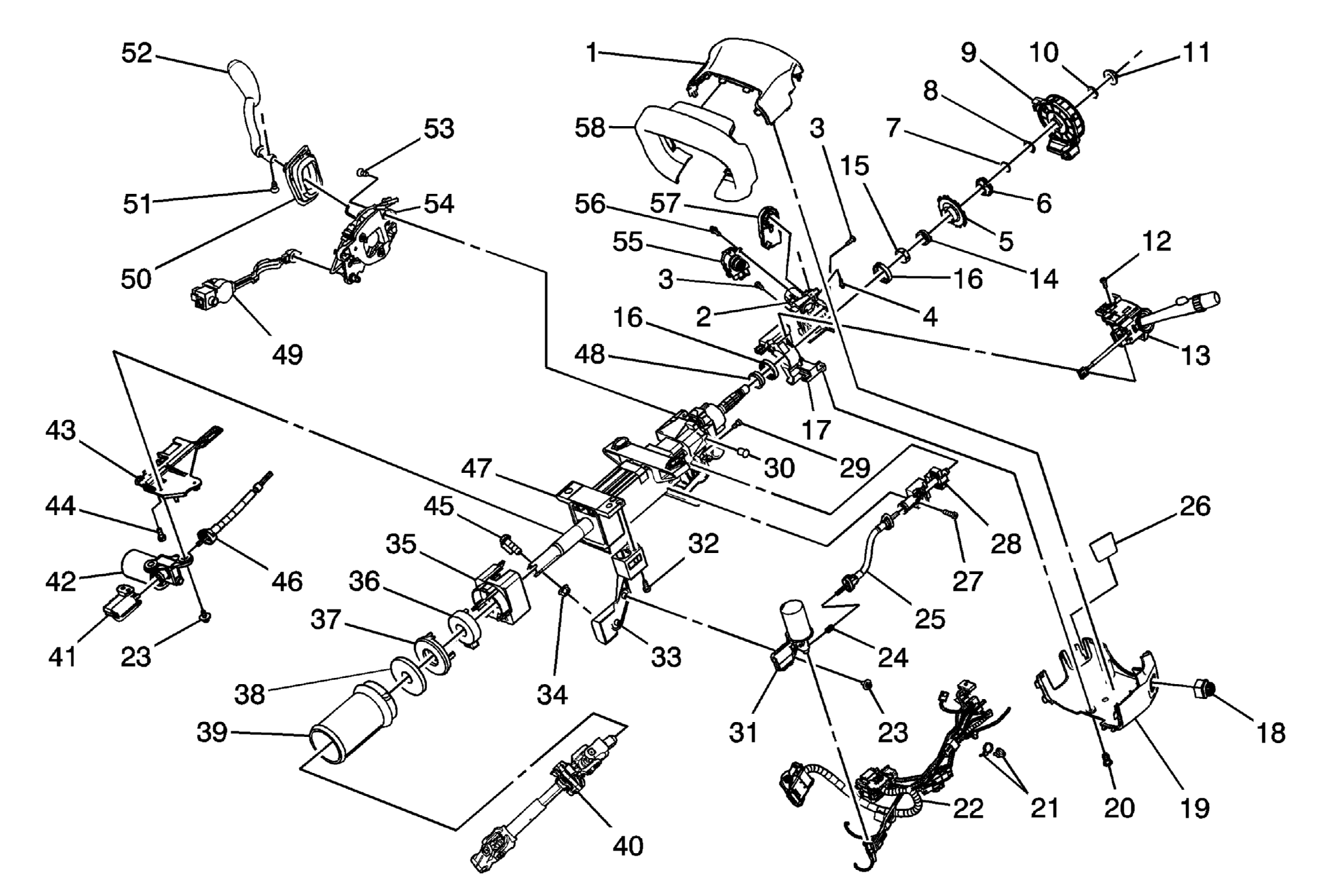

Steering Column Disassembled View (Power Steering Column with AN3)
WARNING: This page is about a different car, the 2007 Cadillac DTS. However, it is still accessible from the selected car via links, so may be relevant.
| 1 | Steering Column Upper Trim Cover |
| 2 | Ignition Lock Cylinder Case |
| 3 | Ignition Lock Cylinder Case Bolt |
| 4 | Steering Column Upper Trim Cover Bolt |
| 5 | Turn Signal Cancel Cam |
| 6 | Steering Shaft Lock Plate |
| 7 | Steering Shaft Lock Plate Retaining Ring |
| 8 | Inflatable Restraint Steering Wheel Module Coil Washer |
| 9 | Inflatable Restraint Steering Wheel Module Coil |
| 10 | Inflatable Restraint Steering Wheel Module Coil Retaining Ring |
| 11 | Steering Wheel Nut |
| 12 | Turn Signal Multifunction Switch Bolt |
| 13 | Turn Signal Multifunction Switch |
| 14 | Steering Shaft Upper Bearing Spring |
| 15 | Steering Shaft Upper Bearing Race Seat |
| 16 | Steering Shaft Upper Bearing |
| 17 | Ignition Lock Cylinder Case Bracket |
| 18 | Telescope Actuator Switch |
| 19 | Steering Column Lower Trim Cover |
| 20 | Steering Column Lower Trim Cover Bolt |
| 21 | Wiring Harness Strap |
| 22 | Steering Column Wiring Harness |
| 23 | Steering Column Tilt Wheel Actuator Motor Bolt |
| 24 | Steering Column Telescope Actuator Cable Spring |
| 25 | Steering Column Telescope Actuator Cable |
| 26 | Steering Column Lower Trim Cover Protector |
| 27 | Steering Column Telescope Actuator Bolt |
| 28 | Telescope Actuator Assembly |
| 29 | Steering Column Telescope Actuator Bolt |
| 30 | Steering Column Pivot Pin |
| 31 | Telescope Motor Assembly |
| 32 | Steering Column Telescope Actuator Bracket Bolt |
| 33 | Steering Column Telescope Actuator Bracket |
| 34 | Intermediate Steering Shaft Nut |
| 35 | Steering Shaft Lower Bearing Adapter |
| 36 | Steering Wheel Position Sensor |
| 37 | Steering Shaft Lower Bearing Seal Retainer |
| 38 | Steering Shaft Seal |
| 39 | Steering Column Boot Seal |
| 40 | Intermediate Steering Shaft |
| 41 | Steering Column Tilt Wheel Position Sensor |
| 42 | Tilt Motor |
| 43 | Steering Column Tilt Wheel Actuator Bracket |
| 44 | Steering Column Tilt Wheel Actuator Bracket Bolt |
| 45 | Intermediate Steering Shaft Bolt |
| 46 | Steering Column Tilt Wheel Actuator Cable |
| 47 | Steering Column |
| 48 | Steering Shaft Upper Bearing Race |
| 49 | Automatic Transmission Shift Lock Actuator |
| 50 | Shift Lever Boot |
| 51 | Shift Lever Bolt |
| 52 | Shift Lever |
| 53 | Automatic Transmission Control Bolt |
| 54 | Automatic Transmission Control |
| 55 | Ignition and Start Switch |
| 56 | Ignition and Start Switch Bolt |
| 57 | Theft Deterrent Module |
| 58 | Steering Column Shroud |
