Driver Knee Bolster Panel Replacement
Driver Knee Bolster Panel Replacement

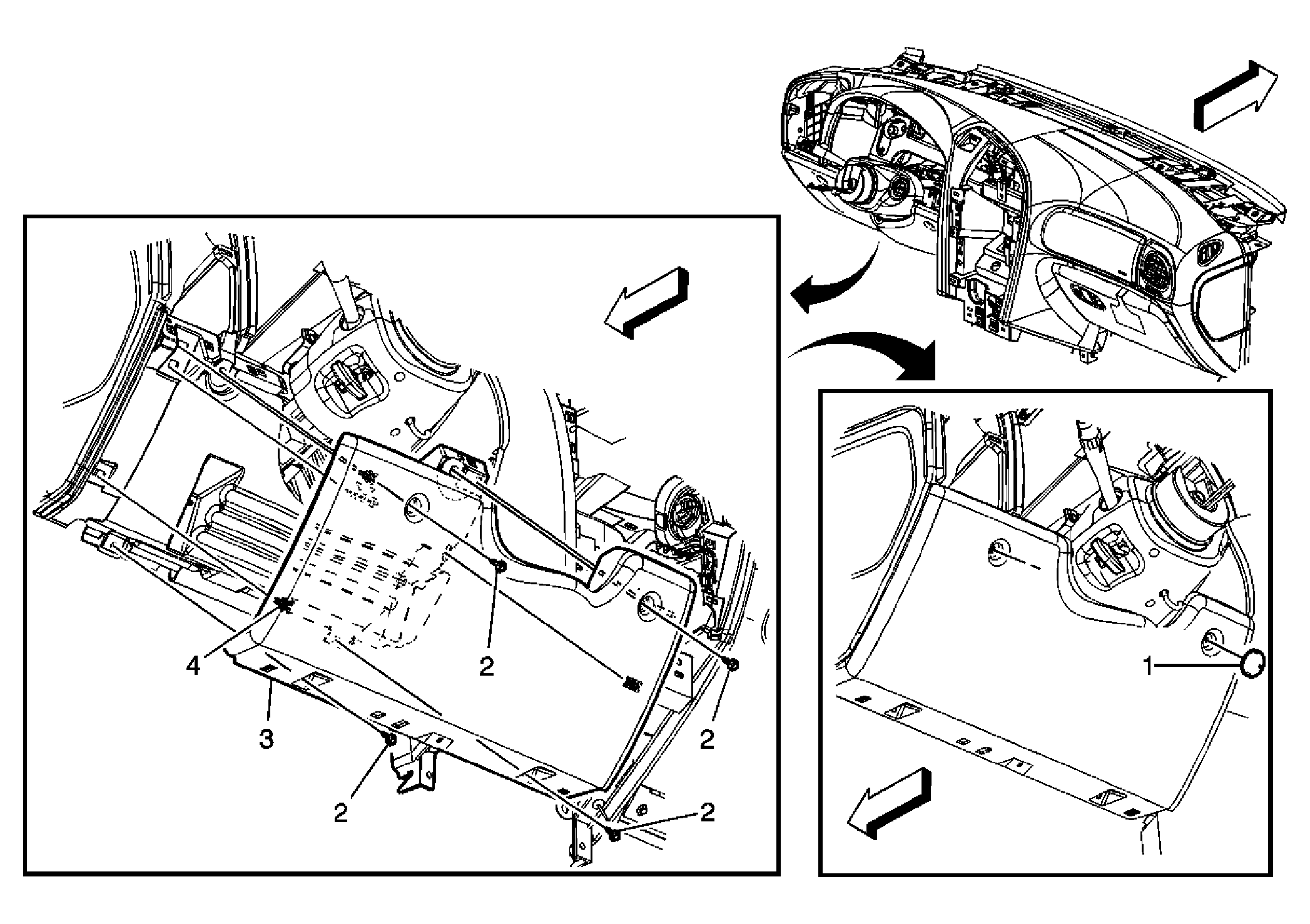

| Callout | Component Name |
|---|---|
|
NOTE:
Refer to Fastener Notice
. Fastener Tightening Specifications:
Refer to Fastener Tightening Specifications .Preliminary Procedure: Remove the left insulator panel. Refer to Instrument Panel Insulator Panel Replacement - Left Side . |
|
| 1 | Knee Bolster Trim Panel Screw Cover (Qty: 2) |
| 2 | Knee Bolster Trim Panel Screw (Qty: 4) Tighten: 9 N.m (80 lb in) |
| 3 | Knee Bolster Trim Panel |
| 4 | Knee Bolster Retainer Clip (Qty: 3) |
