A/T Shift Indicator Light Bulb: Removal

  1. Disconnect battery ground cable.
  2. Pry up bended portions (2) of the metal cover (1). See Fig 1 .

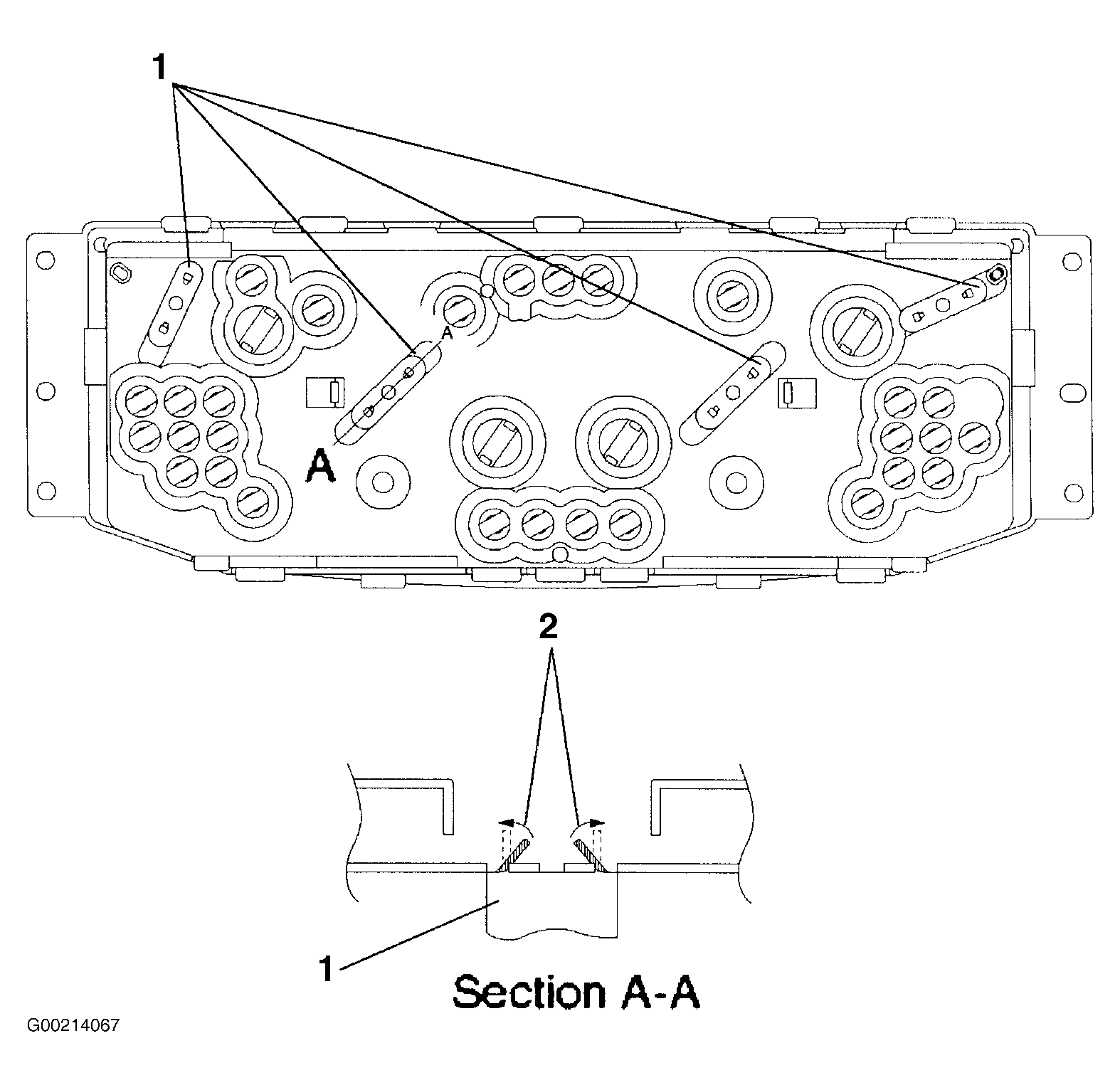

    Fig 1: Prying Bended Portions & Metal Cover
    G00214067Courtesy of ISUZU MOTOR CO.
  3. Remove meter lense (3) from meter visor (4). See Fig 2 .
  4. Remove meter visor from meter case (5).
    Fig 2: Removing Lense, Meter Visor & Meter Case
    G00214068Courtesy of ISUZU MOTOR CO.
  5. Remove meter assembly. See Fig 3 .
    • Push metal cover (6) with screw driver (7).
      Fig 3: Removing Meter Assembly
      G00214069Courtesy of ISUZU MOTOR CO.
  6. Remove meter rear cover.
  7. Remove meter circuit board.
  8. Remove A/T shift indicator bulb.
