| A/T Pipe Bracket Bolt |
15 (20) |
| Auto Tensioner |
| Shorter Bolt |
14.8 (20) |
| Longer Bolt |
28.8 (39) |
| Axle Housing Mounting Bolt |
| Step 1 |
61 (83) |
| Step 2 |
112 (152) |
| Camshaft Drive Gear Assembly Pulley Bolt (DOHC) |
72 (98) |
| Camshaft Idler Pulley Bolt |
31 (42) |
| Camshaft Pulley Bolt (SOHC) |
46 (63) |
| Camshaft Sprocket Bolt |
41 (55) |
| Camshaft Timing Chain Tensioner Bolt |
14 (19) |
| Common Chamber Duct Bolt & Nut |
18 (24) |
| Connecting Rod Nut |
40 (54) |
| Coolant Manifold Bolt (SOHC) |
16 (22) |
| Crankshaft Pulley Bolt |
123 (167) |
| Cylinder Head Bolt (DOHC) |
| Temporary |
21 (29) |
| Final |
47 (64) |
| Cylinder Head Bolt (SOHC) |
| M8 |
15 (20) |
| M11 |
47 (64) |
| DIS Module Assembly Bolt |
14 (19) |
| EGR Pipe Bolt (Cylinder Head Side - DOHC) |
18 (24) |
| EGR Pipe Bolt (Exhaust Manifold Side) |
21 (28) |
| EGR Pipe Flare Nut |
33 (44) |
| EGR Valve Bolt & Nut (DOHC) |
18 (24) |
| Engine Hanger |
| Bolt |
15 (20) |
| Nut |
42 (57) |
| Engine Hanger Bracket Bolt |
15 (20) |
| Engine-To-Transmission Bolt |
56 (76) |
| Exhaust Manifold |
| Bolt |
21 (29) |
| Nut |
42 (57) |
| Exhaust Front Pipe (SOHC) |
48 (67) |
| Exhaust Pipe |
| Bolt & Nut |
32 (43) |
| Stud Nut |
49 (67) |
| Fan Pulley Bolt |
16 (22) |
| Flywheel Bolt |
40 (54) |
| Front Plate Bolt (Timing Belt) |
14 (19) |
| Fuel Rail Assembly Bolt |
18 (24) |
| Heater Pipe Bolt |
15 (20) |
| Idler Arm Retaining Bolt |
33 (44) |
| Idle Pulley Assembly |
38.4 (52) |
| Intake Manifold Bolt & Nut |
18 (24) |
| Lock Plate Bolt |
58-65 (79-88) |
| Lower Intake Manifold Bolt |
18 (24) |
| Main Bearing Cap Bolt |
29 (39) |
| Mount-To-Chassis Bolt |
30 (41) |
| Oil Cooler Bolt |
19 (26) |
| Oil Cooler Hose Bracket Bolt (SOHC) |
13 (18) |
| Oil Gallery Retaining Bolt |
| Step 1 |
22 (30) |
| Step 2 |
Additional 55-65 Degrees |
| Oil Pan Drain Plug |
58 (78) |
| Oil Pump Assembly-To-Cylinder Block Bolt |
13 (18) |
| Oil Pump Strainer Bolt |
16 (22) |
| Pitman Arm Nut |
159 (216) |
| Power Steering Oil Pump Pulley Bolt (DOHC) |
57.5 (78) |
| Power Steering Pump & Bracket Bolt (SOHC) |
34 (46) |
| Rear Crankshaft Seal Retainer Bolt |
13 (18) |
| Rocker Arm Assembly Bolt |
13 (18) |
| Spark Plug |
13 (18) |
| Suspension Crossmember Bolt |
58 (79) |
| Throttle Body Bolt (DOHC) |
18 (24) |
| Throttle Body Bolt (SOHC) |
16 (22) |
| Throttle Body Cable Bolt (SOHC) |
14 (19) |
| Timing Belt Cover Bolt (DOHC) |
14 (19) |
| Timing Belt Cover Bolt (SOHC) |
13 (18) |
| Timing Belt Tensioner Pulley Bolt |
32 (43) |
| Timing Belt Tensioner Pusher Bolt |
14 (19) |
| Upper Intake Manifold Bolt |
18 (24) |
| Ventilating Hose Bracket Bolt (SOHC) |
17 (23) |
| Water Pump Bolt |
18 (24) |
| INCH Lbs. (N.m) |
| Camshaft Thrust Plate Bolt |
89 (10) |

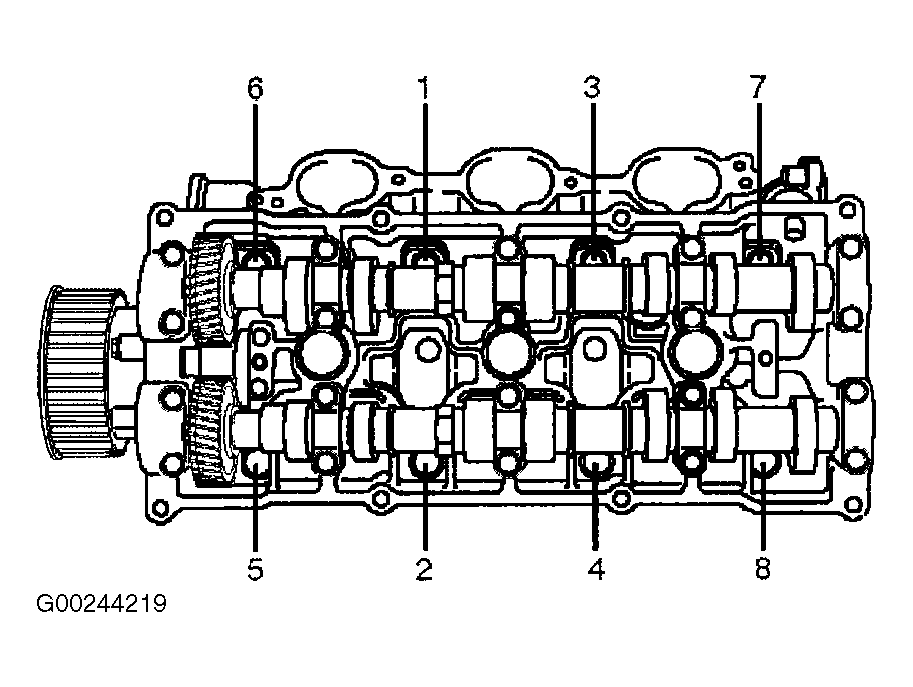

| Camshaft Tower Bolt |
| DOHC |
89 (10) |
| SOHC M6 Bolt |
69 (8) |
| SOHC M8 Bolt |
|
| Cooling Fan Assembly Nut |
69 (8) |
| Cooling Fan & Clutch Assembly Bolt (DOHC) |
88.5 (10) |
| Cylinder Head Cover Bolt (DOHC) |
80 (9) |
| Cylinder Head Cover Bolt (SOHC) |
69 (8) |
| EGR Pipe Bolt (Cylinder Head Cover Side - SOHC) |
51 (5.8) |
| EGR Valve Bolt (SOHC) |
78 (9) |
| Fuel Hose Bracket Bolt |
89 (10) |
| Fuel Injection Harness Bracket Bolt (Left Side) |
80 (9) |
| Fuel Injection Harness Bracket Bolt (Right Side) |
69 (7.8) |
| Ground Cable Bolt (DOHC) |
80 (9) |
| Ground Cable Bolt (SOHC) |
51 (5.8) |
| Ignition Coil Bolt (DOHC) |
35 (4) |
| Ignition Coil Bolt (SOHC) |
51 (5.8) |
| Oil Pan Bolt |
89 (10) |
| Oil Pump Cover Bolt |
89 (10) |
| Oil Pump Relief Valve Plug |
69 (8) |
| Retaining Clip & Bracket Bolt (DOHC) |
35.4 (4) |
| Upper Fan Guide Bolt (DOHC) |
35.4 (4) |
