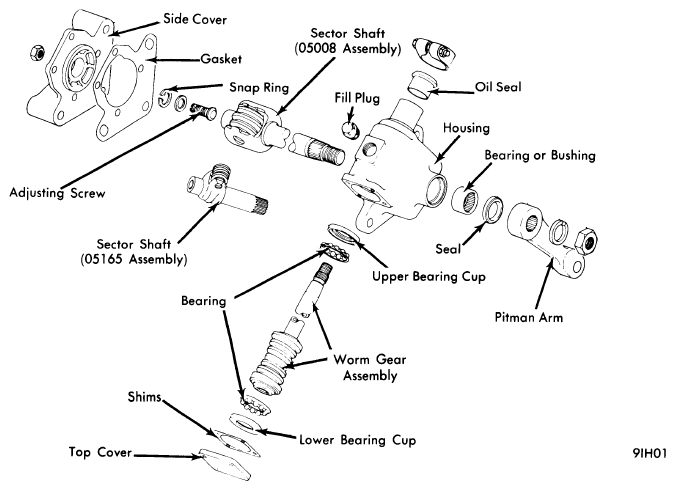

Manual Steering Gears - (GEMMER/ROSS) Worm & Roller: Overhaul: Disassembly
- Drain lubricant and remove pitman arm from sector shaft. Loosen adjusting screw on side cover and remove side cover attaching bolts, side cover and gaskets. Remove sector shaft assembly from housing. Remove sector shaft bearing (if equipped) from housing.
- Remove top cover attaching bolts, top cover and shims. assembly. Remove upper bearing cup. Remove oil seals as necessary.NOTE: Do not discard shims.
Remove lower cam bearing cup and ball bearing assembly by pressing on end of worm gear assembly.
NOTE: If bearing cup cocks, tap bearing cup lightly back into place and repeat procedure.Remove worm gear assembly. Remove upper bearing and retainer
