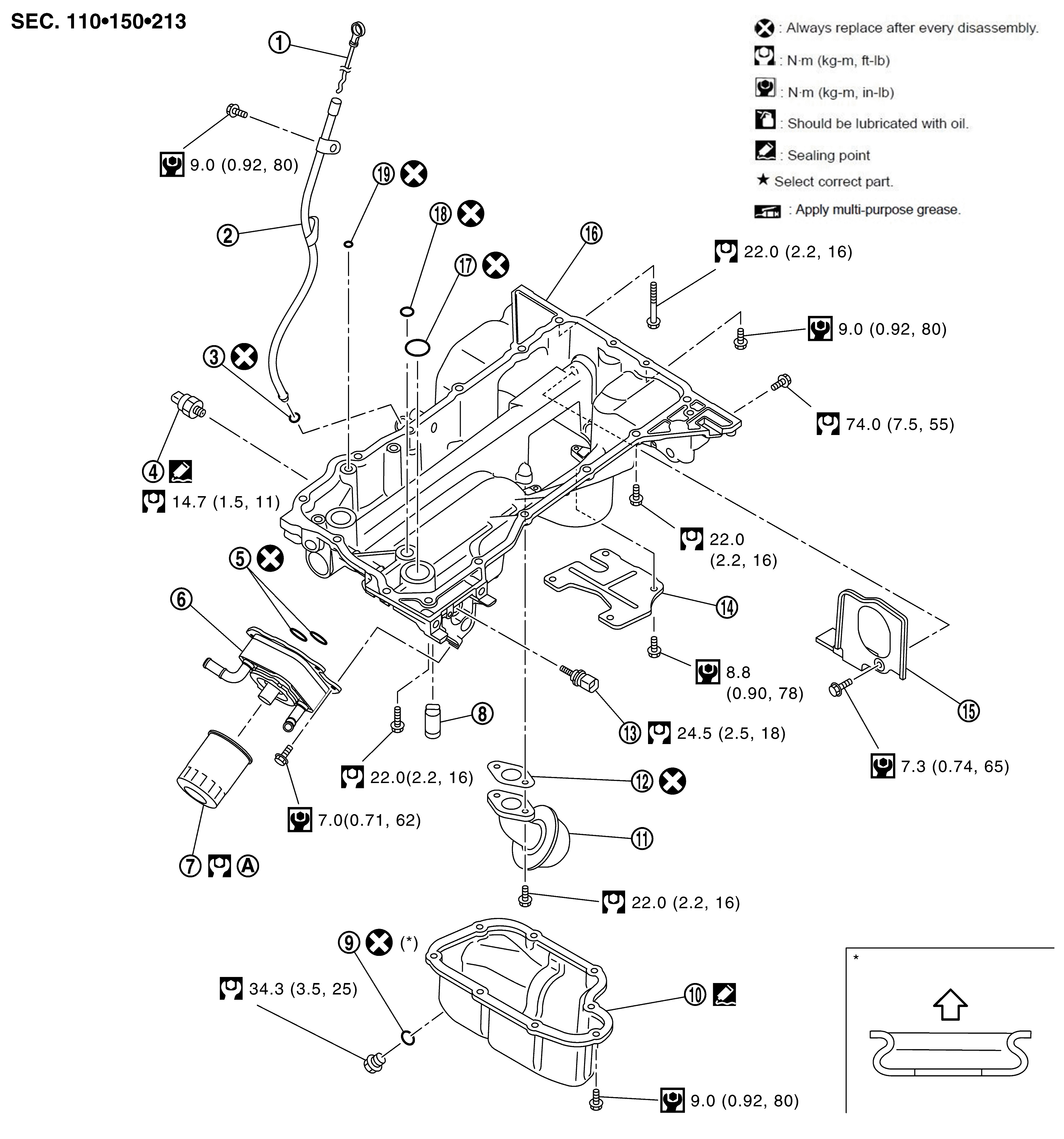

OIL PAN (UPPER) : Exploded View
|
1. |
Oil level gauge |
2. |
Oil level gauge guide |
3. |
O-ring |
|
4. |
Oil pressure sensor |
5. |
O-ring |
6. |
Oil cooler |
|
7. |
Oil filter |
8. |
Relief valve |
9. |
Drain plug washer |
|
10. |
Oil pan (lower) |
11. |
Oil strainer |
12. |
Gasket |
|
13. |
Oil temperature sensor |
14. |
Baffle plate |
15. |
Rear plate cover |
|
16. |
Oil pan (upper) |
17. |
O-ring |
18. |
O-ring |
|
19. |
O-ring |
||||
|
A. |
Comply with the installation procedure when tightening. Refer to OIL FILTER : Removal & Installation . |
||||
|
|
: Oil pan side |
||||
|
|
: N.m (kg-m, ft-lb) |
||||
|
|
: N.m (kg-m, in-lb) |
||||
|
|
: Always replace after every disassembly. |
||||
|
|
|||||
|
|
|||||
