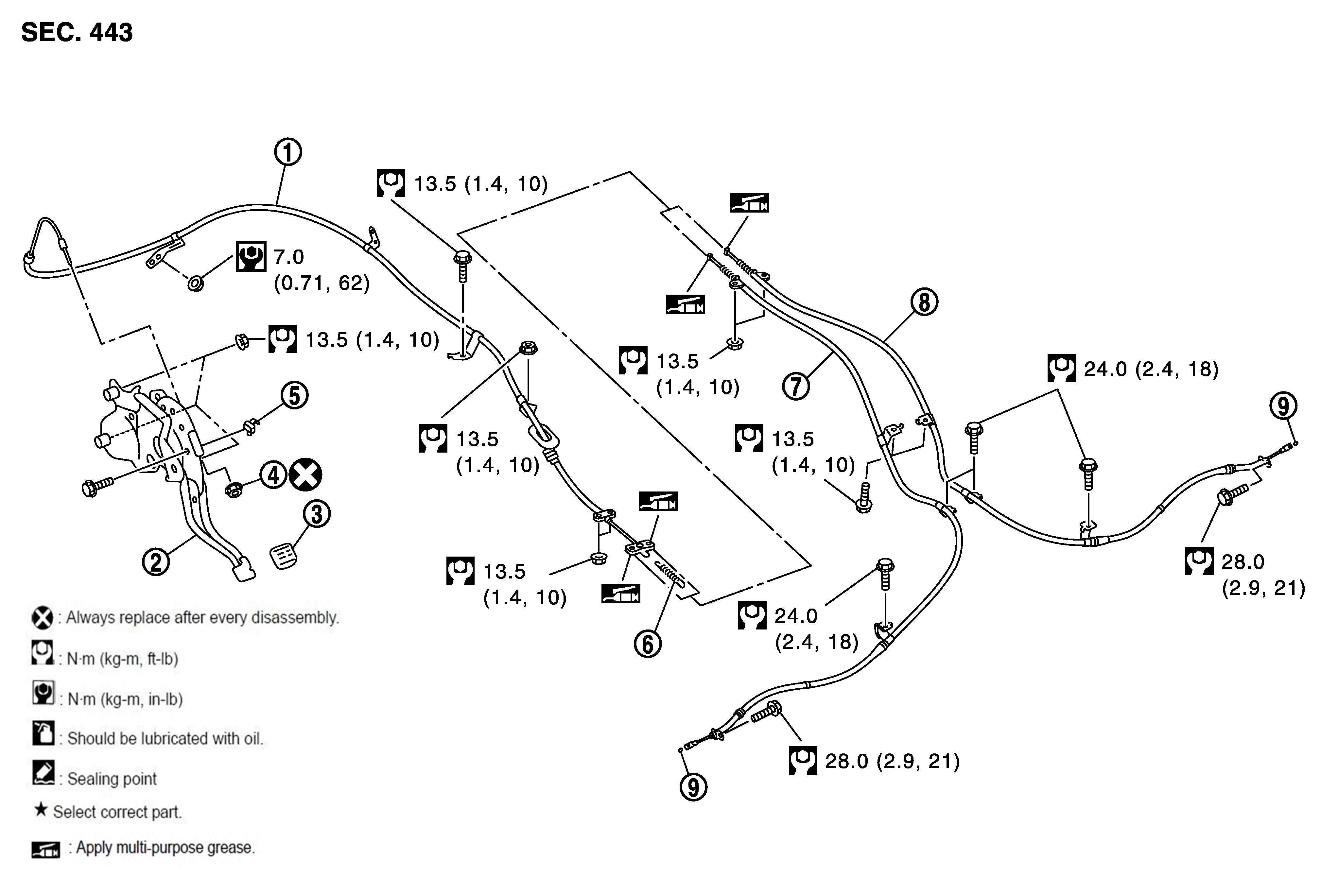

1.
Front cable
2.
Parking brake pedal assembly
3.
Pedal pad
4.
Adjusting nut
5.
Parking brake switch
6.
Spring
7.
Rear cable (left side)
8.
Rear cable (right side)
9.
Pin
: Apply multi-purpose grease.
: Always replace after every disassembly
: N.m (kg-m, ft-lb)
: N.m (kg-m, in-lb)
