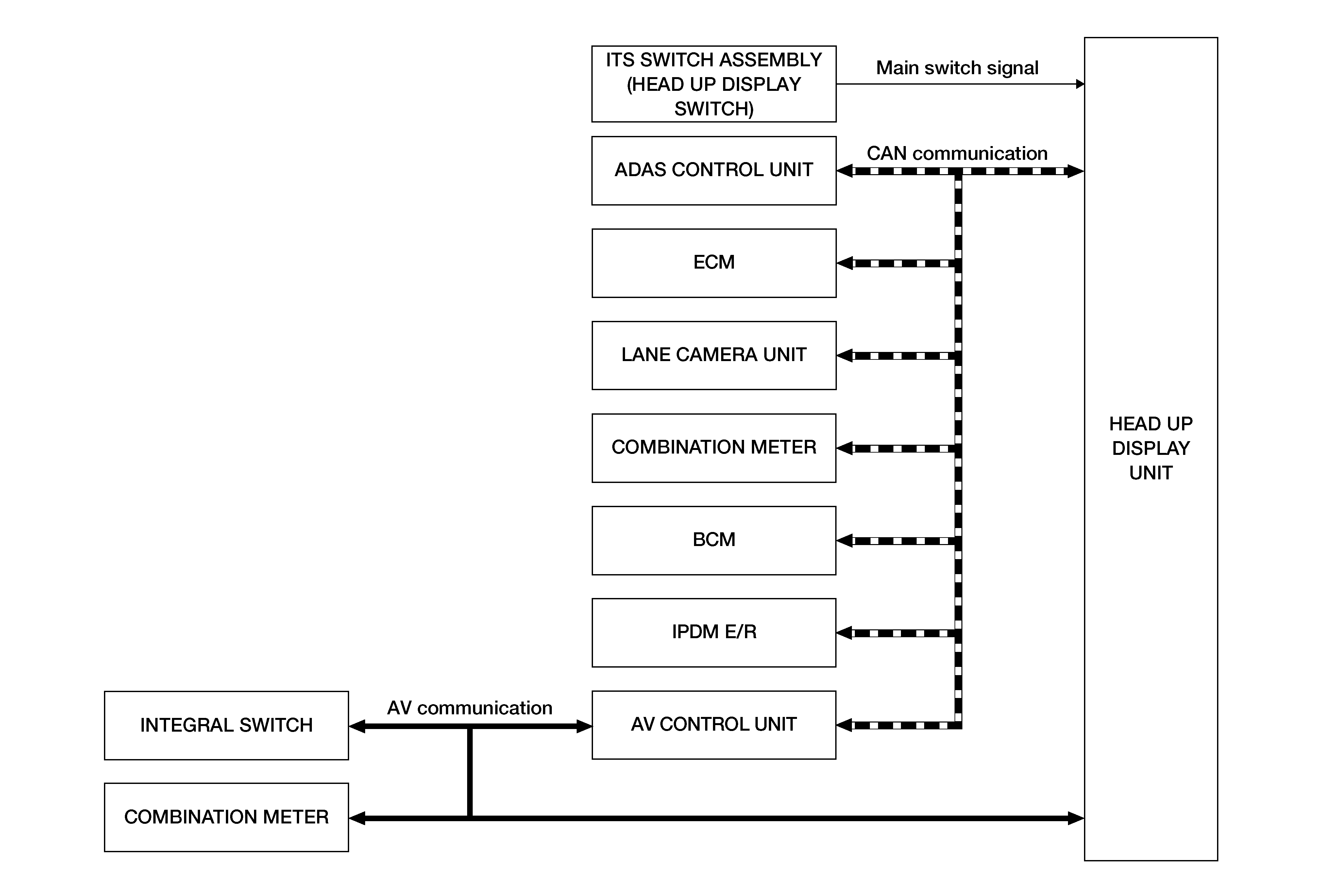

System Diagram
Head Up Display Unit Input Signal (CAN Communication Signal)
|
Transmit unit |
Signal name |
|
ADAS control unit |
Target forward signal |
|
Warn lane left signal |
|
|
Warn lane right signal |
|
|
Forward object signal |
|
|
Info distance scale signal |
|
|
Setting steering assist signal |
|
|
Message hands free warning signal |
|
|
ECM |
ASCD status display signal |
|
Lane camera unit |
Traffic speed limit sign 1 signal |
|
End of speed limit sign 1 signal |
|
|
Traffic speed limit sign 2 signal |
|
|
End of speed limit sign 2 signal |
|
|
Supplemental sign 1 signal |
|
|
Supplemental sign 2 signal |
|
|
BCM |
Auto ACC signal |
|
IPDM E/R |
Ignition status signal |
|
Combination meter |
Vehicle speed signal |
|
Illumination control output duty signal |
|
|
AV control unit |
HUD brightness up setting short push signal |
|
HUD brightness down setting short push signal |
|
|
HUD brightness up setting long push signal |
|
|
HUD brightness down setting long push signal |
|
|
HUD up setting short push signal |
|
|
HUD down setting short push signal |
|
|
HUD up setting long push signal |
|
|
HUD down setting long push signal |
|
|
HUD right rotation setting short push signal |
|
|
HUD left rotation setting short push signal |
|
|
HUD right rotation setting long push signal |
|
|
HUD left rotation setting long push signal |
|
|
Initializing signal |
|
|
Setting reset signal |
|
|
TBT available/unavailable signal |
|
|
TBT on/off setting change signal |
|
|
TSR on/off setting change signal |
|
|
Driving Assist on/off setting change signal |
