TOE CONTROL LINK : Exploded View

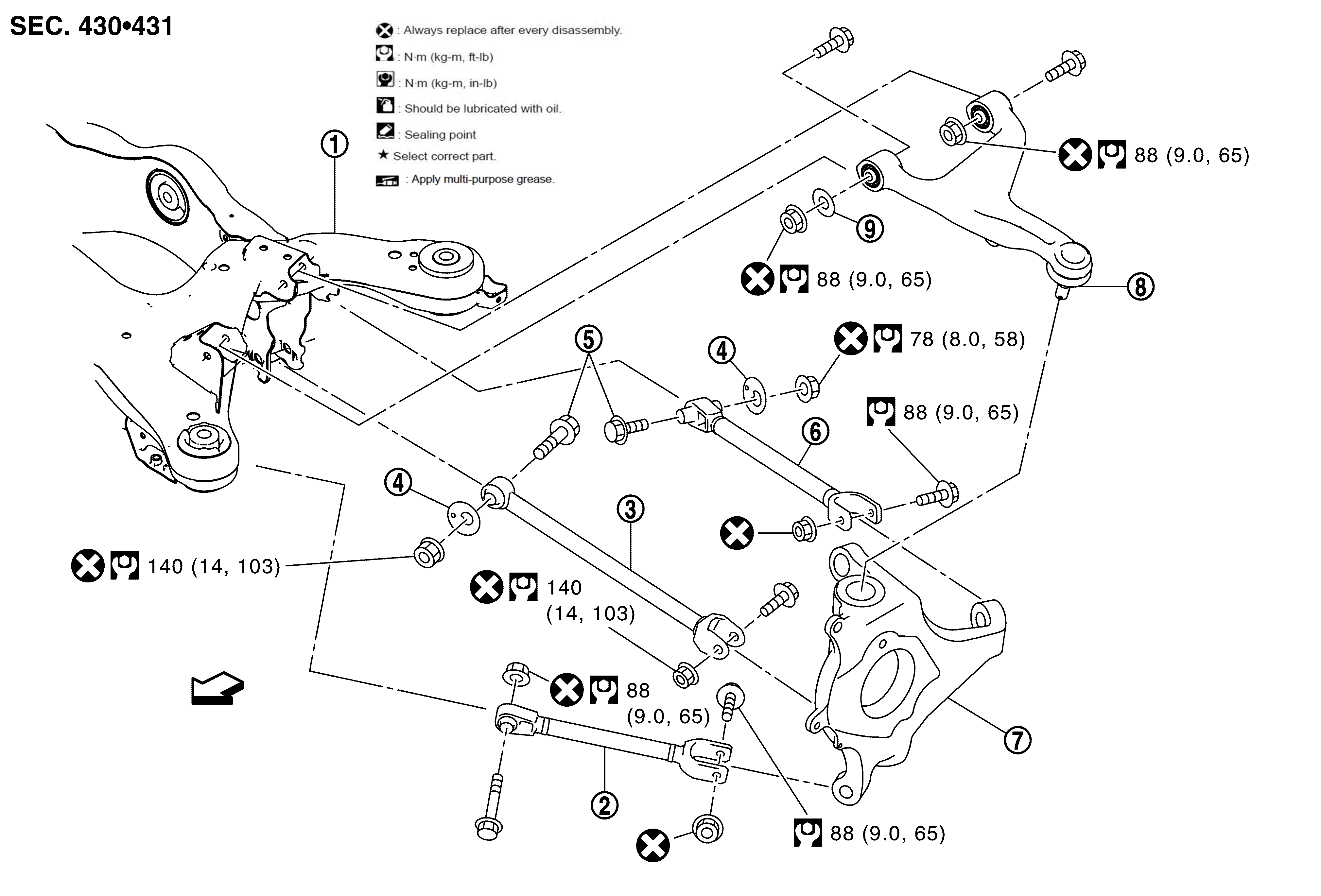

Fig 1: Toe Control Link Components With Torque Specifications
GNSJSEIA0738GB-738Courtesy of NISSAN NORTH AMERICA, INC.

SYMBOL

Rear suspension member

SYMBOL

Front lower link

SYMBOL

Rear lower link

SYMBOL

Eccentric disk

SYMBOL

Adjusting bolt

SYMBOL

Toe control link

SYMBOL

Axle housing

SYMBOL

Suspension arm

SYMBOL

Stopper bushing

SYMBOL : Vehicle front

SYMBOL

: N.m (kg-m, ft-lb)

SYMBOL

: Always replace after every disassembly.
