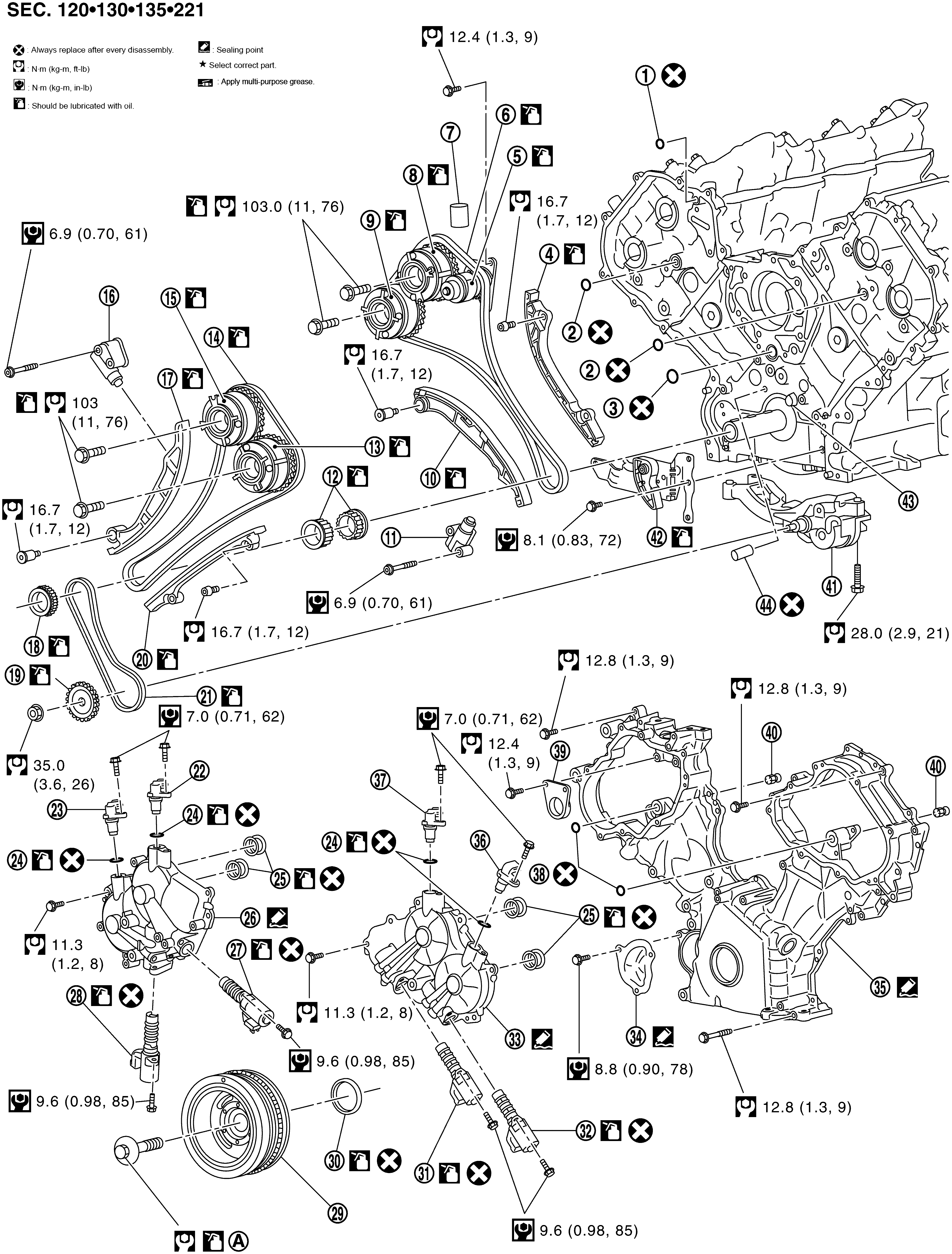

Exploded View
|
1. |
O-ring |
2. |
O-ring |
3. |
O-ring |
|
4. |
Tension guide (bank 2) |
5. |
High pressure fuel pump camshaft |
6. |
Timing chain (bank 2) |
|
7. |
Lifter |
8. |
Intake camshaft sprocket (bank 2) |
9. |
Exhaust camshaft sprocket (bank 2) |
|
10. |
Slack guide (bank 2) |
11. |
Timing chain tensioner (bank 2) |
12. |
Crankshaft sprocket |
|
13. |
Exhaust camshaft sprocket (bank 1) |
14. |
Timing chain (bank 1) |
15. |
Intake camshaft sprocket (bank 1) |
|
16. |
Timing chain tensioner (bank 1) |
17. |
Slack guide (bank 1) |
18. |
Oil pump sprocket (crankshaft side) |
|
19. |
Oil pump sprocket (oil pump side) |
20. |
Tension guide (bank 1) |
21. |
Oil pump drive chain |
|
22. |
Camshaft position sensor (INT) (bank 2) |
23. |
Camshaft position sensor (EXH) (bank 2) |
24. |
O-ring |
|
25. |
Seal ring |
26. |
Valve timing control cover (bank 2) |
27. |
Intake valve timing control solenoid valve (bank 2) |
|
28. |
Exhaust valve timing control solenoid valve (bank 2) |
29. |
Crankshaft pulley |
30. |
Front oil seal |
|
31. |
Intake valve timing control solenoid valve (bank 1) |
32. |
Exhaust valve timing control solenoid valve (bank 1) |
33. |
Valve timing control cover (bank 1) |
|
34. |
Timing chain tensioner cover |
35. |
Front cover |
36. |
Camshaft position sensor (EXH) (bank 1) |
|
37. |
Camshaft position sensor (INT) (bank 1) |
38. |
O-ring |
39. |
Camshaft bracket |
|
40. |
Oil filter (for valve timing control solenoid valve) |
41. |
Oil pump |
42. |
Oil pump drive chain tensioner |
|
43. |
Oil jet (bank 1) |
44. |
Oil jet (bank 2) |
||
|
A. |
Comply with the installation procedure when tightening. Refer to Disassembly and Assembly |
||||
|
Refer to Components for symbol marks in the figure. |
|||||
|

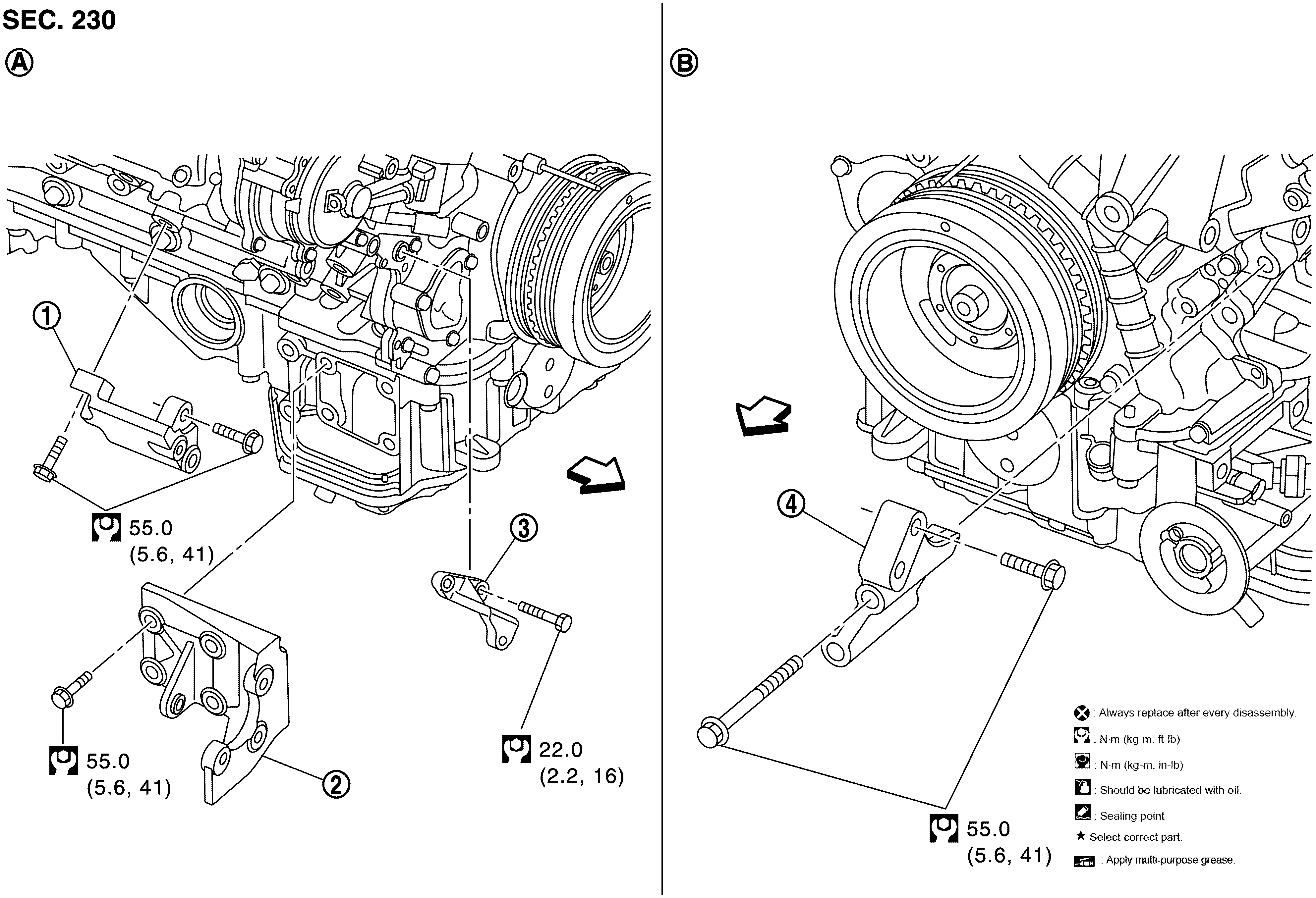

1. |
Alternator bracket |
2. |
Power steering pump bracket |
3. |
Alternator support |
|
4. |
A/C compressor bracket |
||||
|
A. |
Right side |
B. |
Left side |
||
|
|
: Engine front |
||||
|
Refer to Components for symbol marks in the figure. |
|||||
