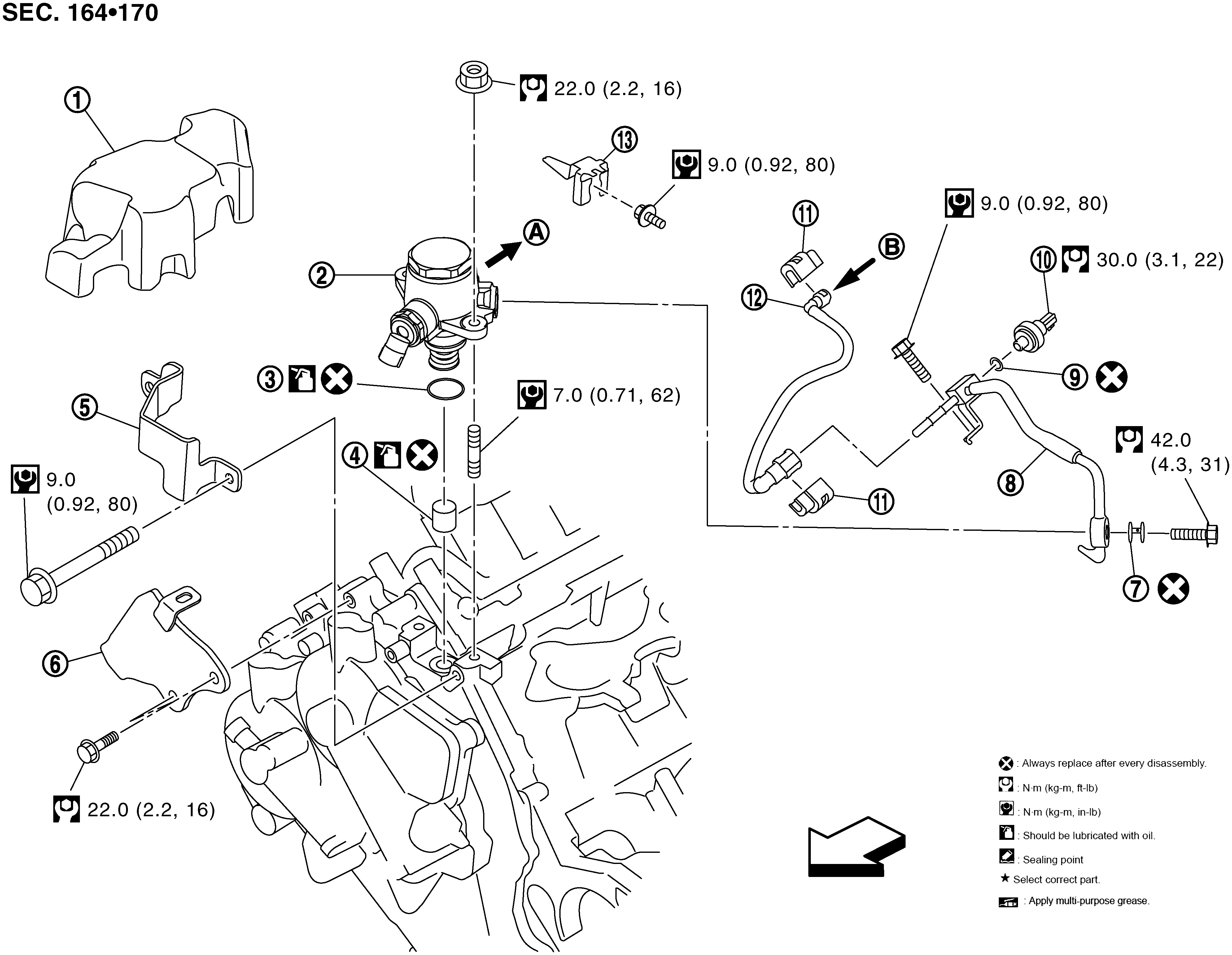

Exploded View
CAUTION:
Never remove or disassemble parts unless instructed as shown in the figure, below.
|
1. |
High Pressure Fuel Pump Insulator |
2. |
High Pressure Fuel Pump |
3. |
O-Ring |
|
4. |
Lifter |
5. |
Fuel Pump Connector Protector |
6. |
Fuel Hose Connector Protector |
|
7. |
Copper Washer |
8. |
Fuel Feed Hose |
9. |
Washer |
|
10. |
Low Fuel Pressure Sensor |
11. |
Quick Connector Cap |
12. |
Fuel Hose |
|
13. |
Bracket |
||||
|
A. |
To fuel feed tube (pump side) |
B. |
From fuel tank |
||
|
|
Engine front |
||||
|
Refer to Components for symbols in the figure. |
|||||
