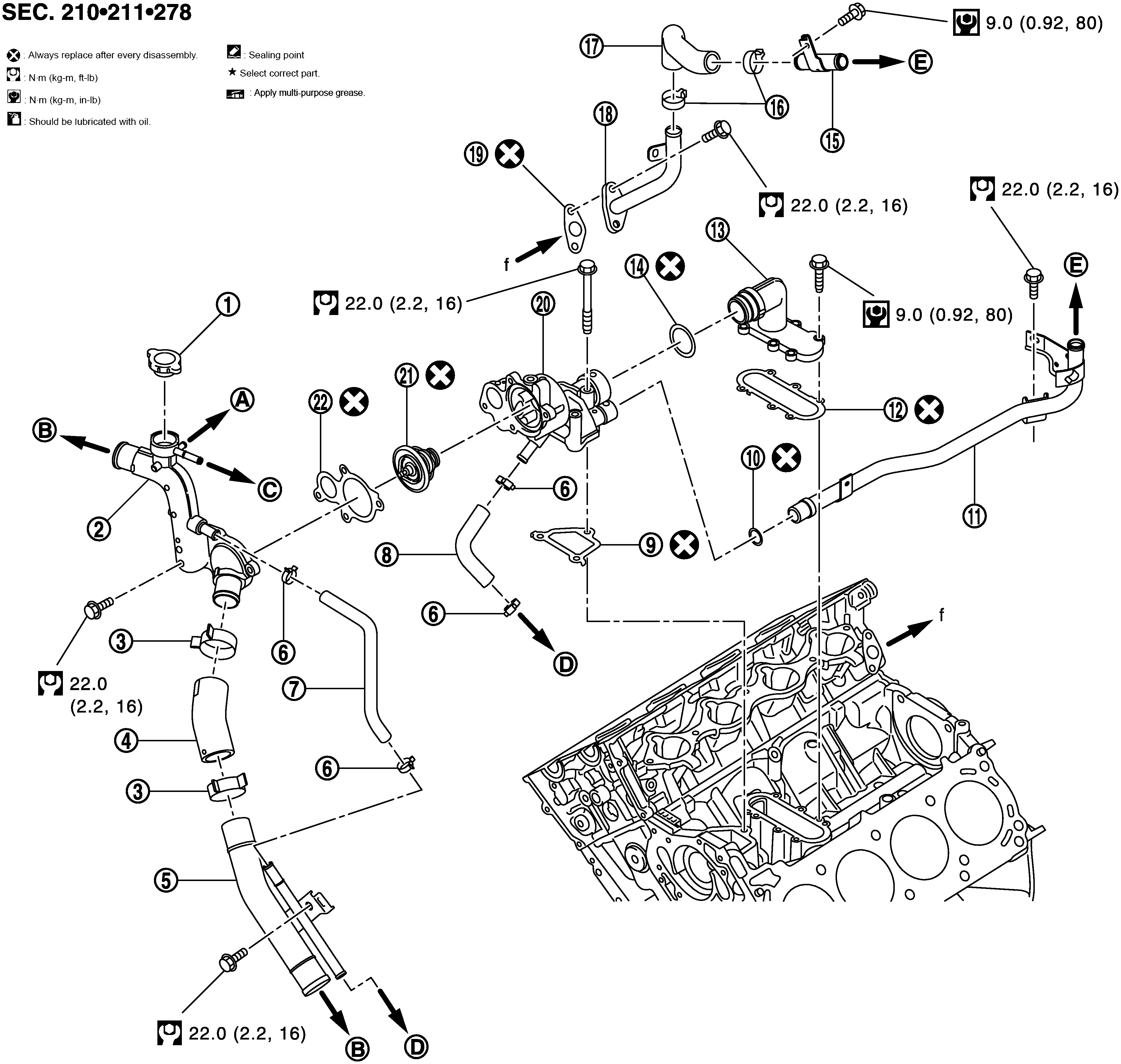

Exploded View
|
1. |
Radiator cap |
2. |
Water inlet |
3. |
Clamp |
|
4. |
Water suction hose |
5. |
Water suction pipe |
6. |
Clamp |
|
7. |
Water hose |
8. |
Water hose |
9. |
Gasket |
|
10. |
O-ring |
11. |
Heater pipe |
12. |
Gasket |
|
13. |
Water connector |
14. |
O-ring |
15. |
Water pipe |
|
16. |
Clamp |
17. |
Water hose |
18. |
Water pipe |
|
19. |
Gasket |
20. |
Thermostat housing |
21. |
Thermostat |
|
22. |
Gasket |
||||
|
A. |
To electric throttle control actuator |
B. |
To radiator |
C. |
To reservoir tank |
|
D. |
To oil cooler |
E. |
To heater |
||
|
|
: N.m (kg-m, ft-lb) |
||||
|
|
: N.m (kg-m, in-lb) |
||||
|
|
: Always replace after every disassembly. |
||||
