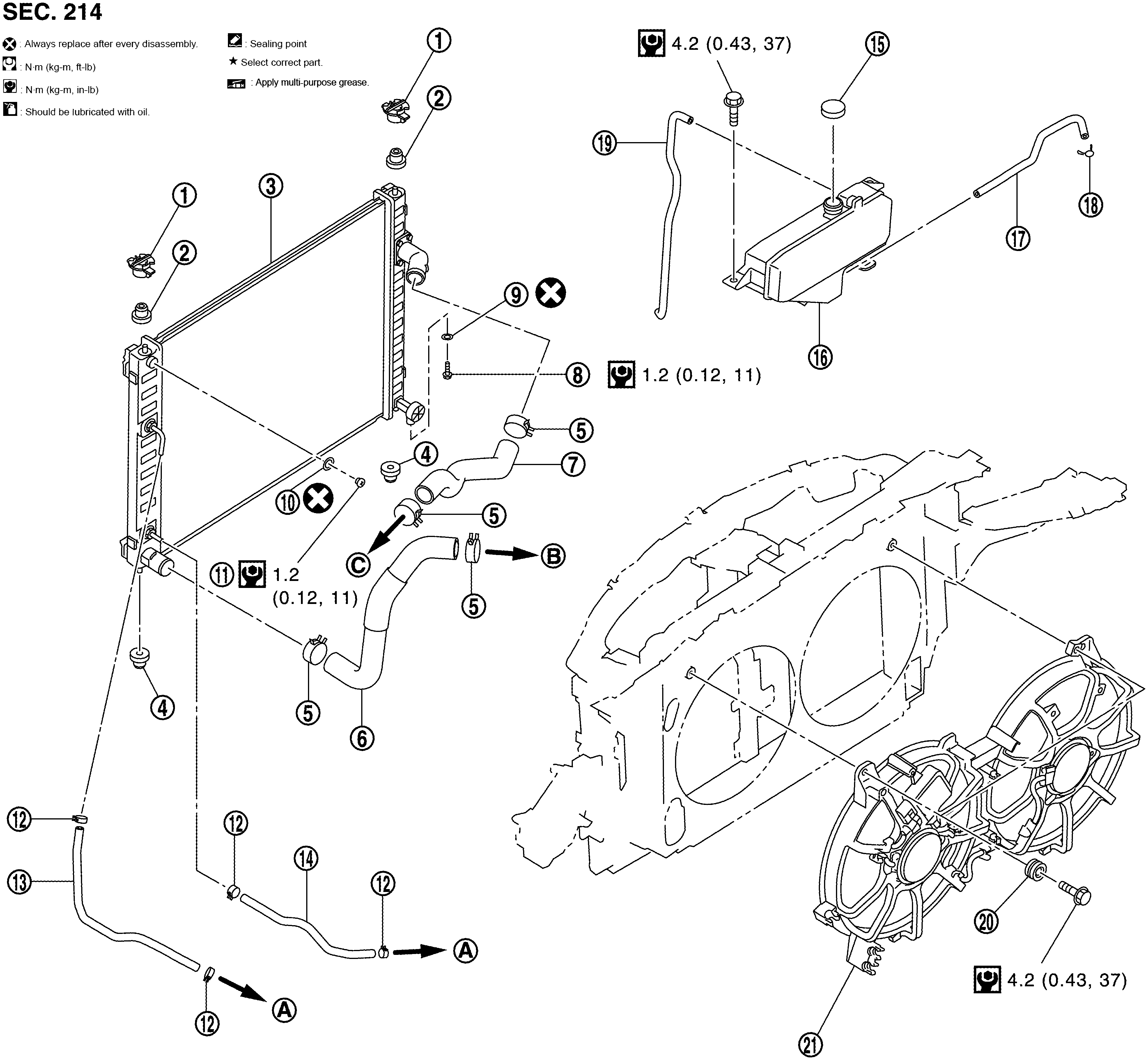

Exploded View
|
1. |
Upper mount bracket |
2. |
Mounting rubber (upper) |
3. |
Radiator |
|
4. |
Mounting rubber (lower) |
5. |
Clamp |
6. |
Radiator hose (lower) |
|
7. |
Radiator hose (upper) |
8. |
Drain plug |
9. |
O-ring |
|
10. |
O-ring |
11. |
Air relief plug |
12. |
Clamp |
|
13. |
A/T fluid cooler hose |
14. |
A/T fluid cooler hose |
15. |
Reservoir tank cap |
|
16. |
Reservoir tank |
17. |
Reservoir tank hose |
18. |
Clamp |
|
19. |
Reservoir tank hose |
20. |
Grommet |
21. |
Cooling fan assembly |
|
A. |
To transmission |
B. |
To water inlet and thermostat assembly |
C. |
To water outlet |
|
|
: N.m (kg-m, in-lb) |
||||
|
|
: Always replace after every disassembly. |
||||
