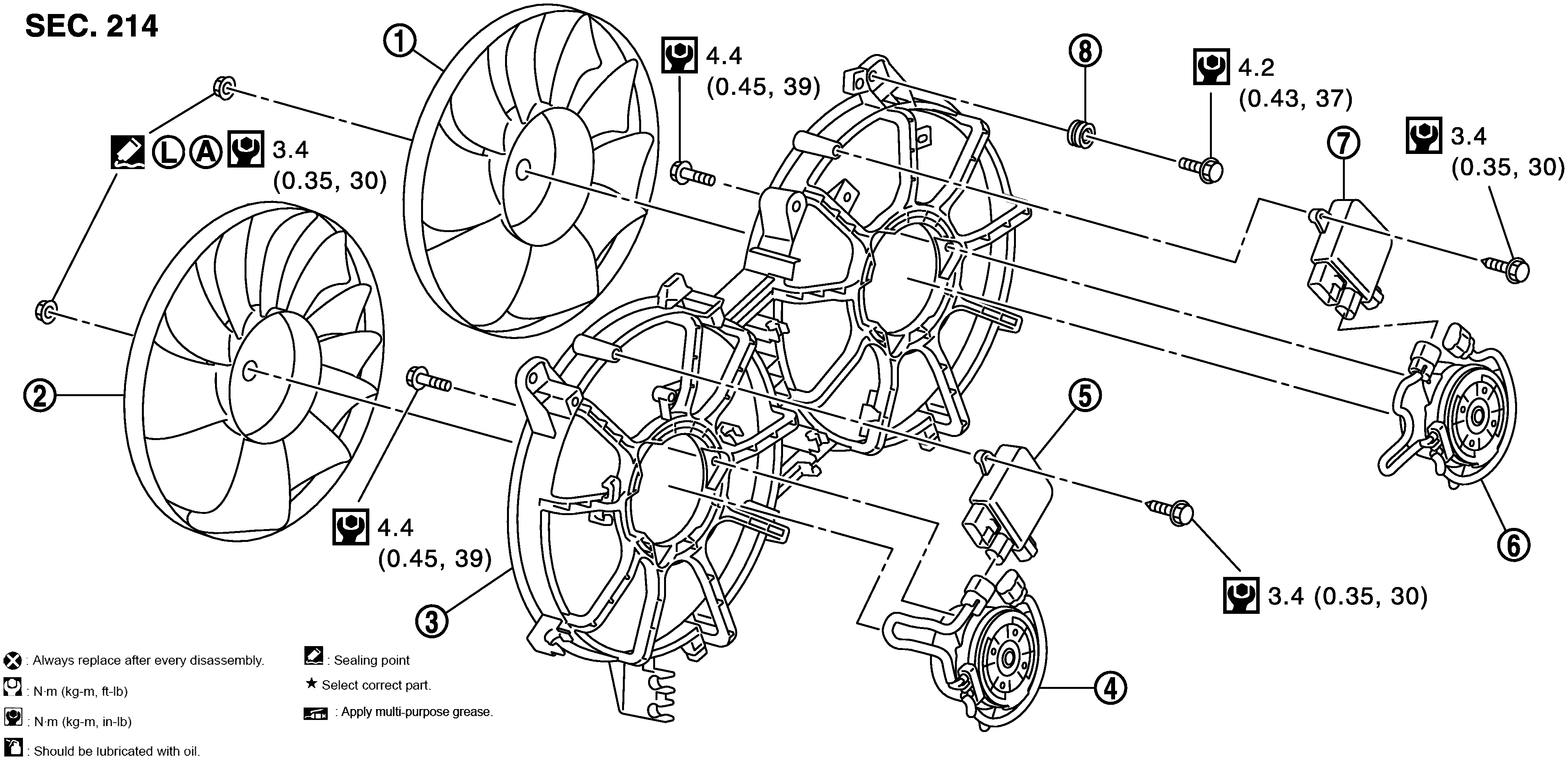

1.
Cooling fan (RH)
2.
Cooling fan (LH)
3.
Fan shroud
4.
Fan motor 1
5.
Cooling fan control module 1
6.
Fan motor 2
7.
Cooling fan control module 2
8.
Grommet
A.
Apply on fan motor shaft
:
Apply high strength thread locking sealant or equivalent.
: N.m (kg-m, in-lb)
