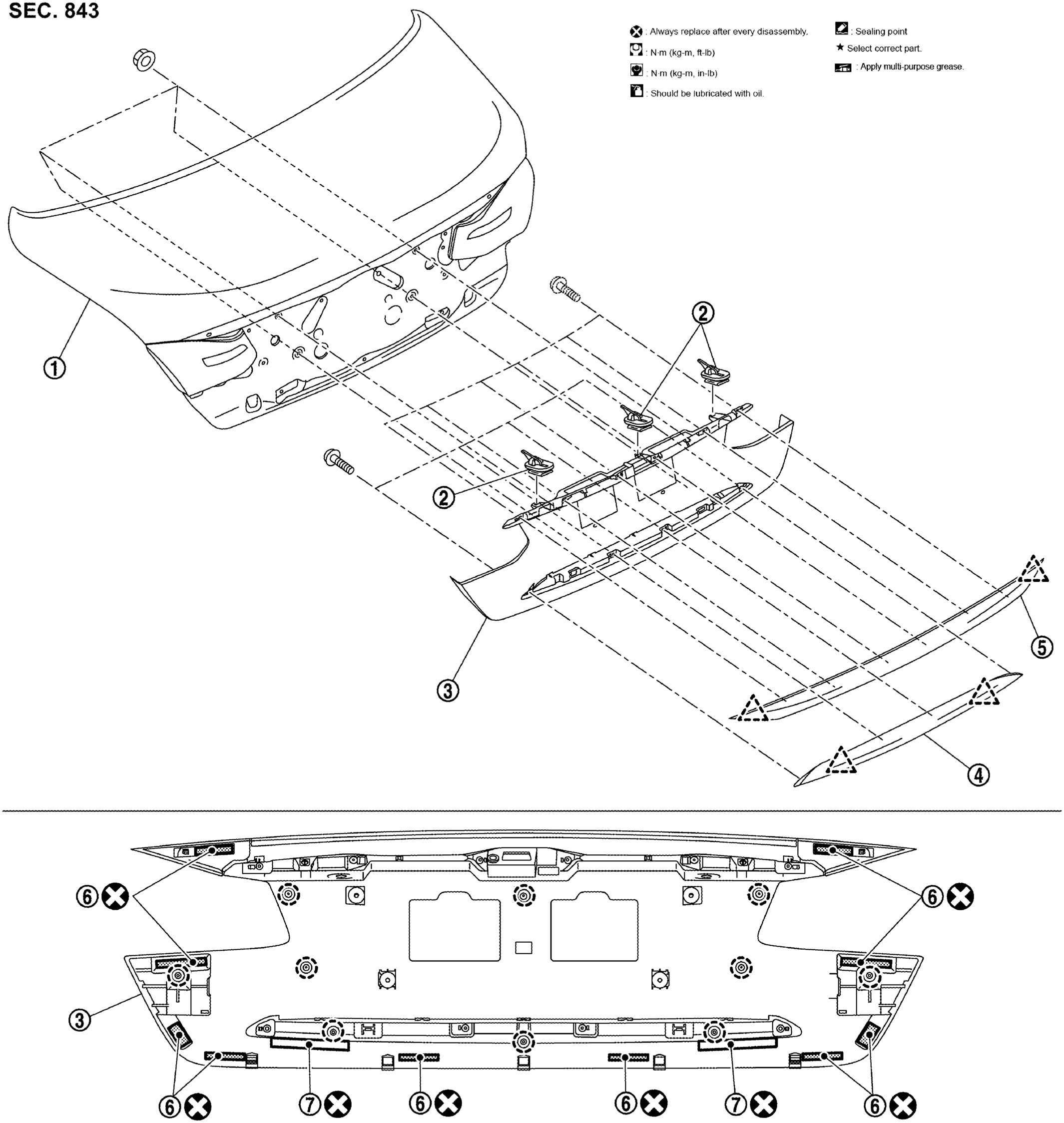

Exploded View

GNSJMKIB4363Z-363Courtesy of NISSAN NORTH AMERICA, INC.

1.

Trunk lid assembly

2.

Clip

3.

Trunk lid finisher

4.

Trunk lid finisher lower molding

5.

Trunk lid finisher upper molding

6.

Double-sided tape [t: 0.8 mm (0.031 in)]

7.

EPT sealer [t: 15.0 mm (0.591 in)]

SYMBOL

: Clip

SYMBOL

: Pawl

SYMBOL

: Always replace after every disassembly.
