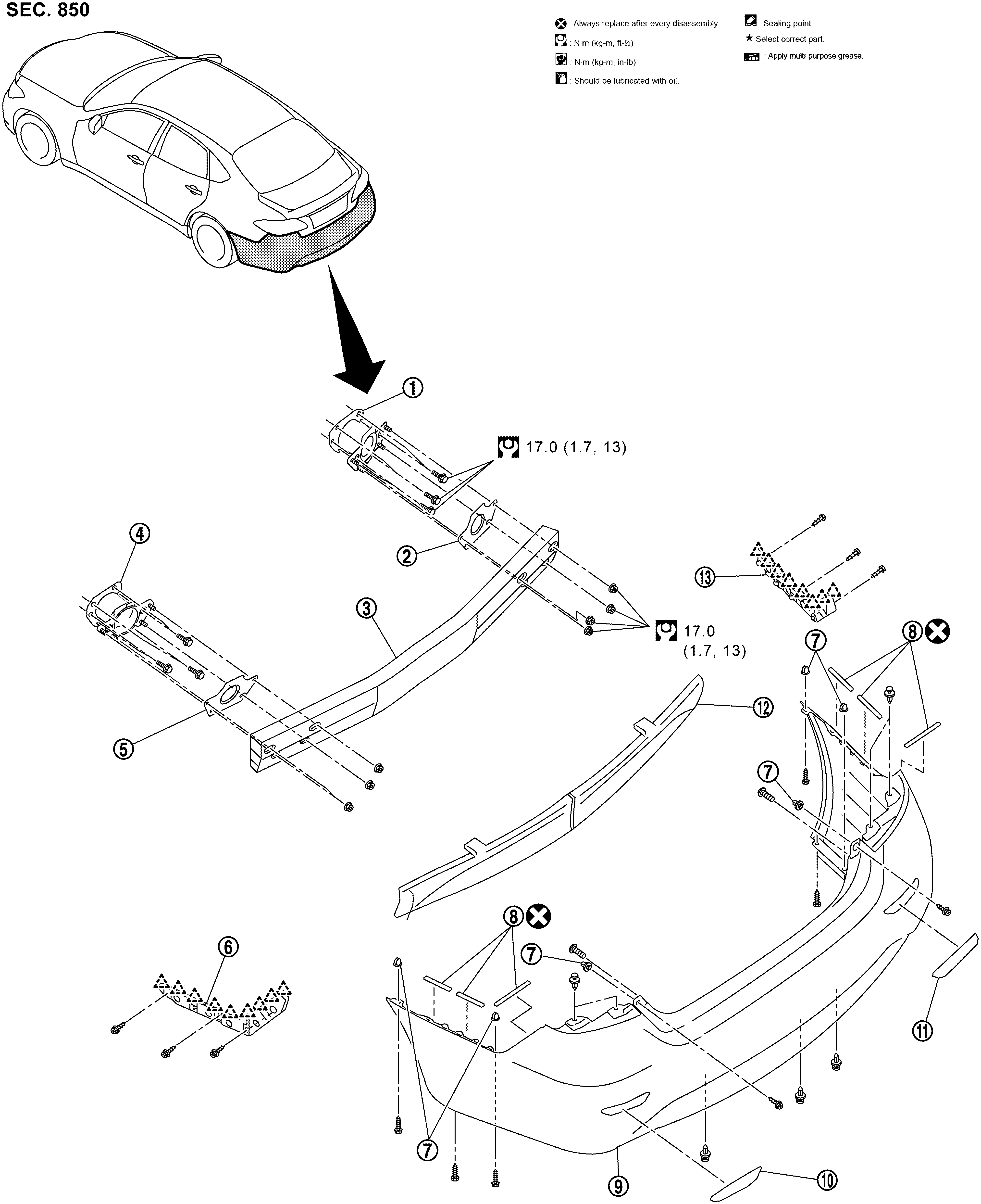

Exploded View
|
1. |
Bumper stay RH |
2. |
Rear bumper side bracket RH |
3. |
Bumper reinforcement |
|
4. |
Bumper stay LH |
5. |
Rear bumper side bracket LH |
6. |
Bumper side bracket LH |
|
7. |
Bumper grommet |
8. |
Bumper spacer |
9. |
Bumper fascia |
|
10. |
Rear reflex reflector LH |
11. |
Rear reflex reflector RH |
12. |
Bumper energy absorber |
|
13. |
Bumper side bracket RH |
||||
|
|
: pawl |
||||
|
|
: N.m (kg-m, ft-lb) |
||||
|
|
: Always replace after every disassembly. |
||||
