Component Inspection
WARNING: This page is about a different variant/trim than selected.

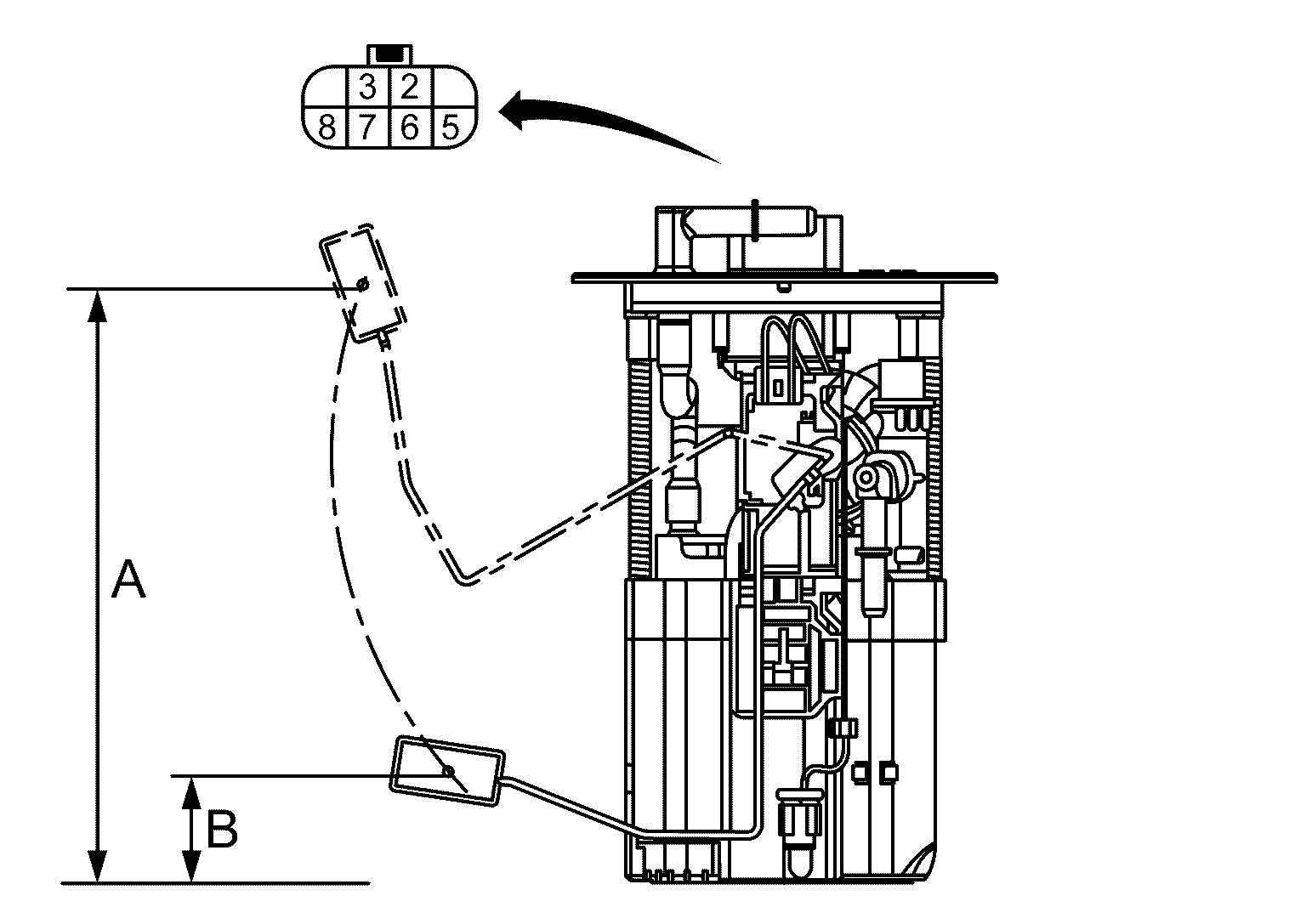

- CHECK FUEL LEVEL SENSOR UNIT AND FUEL PUMP (MAIN)
- Remove the fuel level sensor unit and fuel pump (main). Refer to REMOVAL AND INSTALLATION .
- Check the resistance between fuel level sensor unit and fuel pump (main).
Terminals Condition Resistance (Ω)
(Approx.)Height [mm (in)] Fuel level sensor unit and fuel pump (main) 2 3 Full* (A) 44 183 (7.20) Empty* (B) 142 26 (1.02) * : When float rod is contact with stopper.
Is inspection result OK?
YES
GO TO STEP 2.
NO
Replace fuel level sensor unit and fuel pump (main). Refer to REMOVAL AND INSTALLATION .
- CHECK FUEL LEVEL SENSOR UNIT (SUB)
- Remove the fuel level sensor unit (sub). Refer to REMOVAL AND INSTALLATION .
- Check the resistance between fuel level sensor unit (sub).
Terminals Condition Resistance (Ω)
(Approx.)Height [mm (in)] Fuel level sensor unit (sub) 2 3 Full* (A) 7 11.5 (0.453) Empty* (B) 142 171 (6.73) * : When float rod is contact with stopper.
Is inspection result OK?
YES
INSPECTION END
NO
Replace fuel level sensor unit (sub). Refer to REMOVAL AND INSTALLATION .
