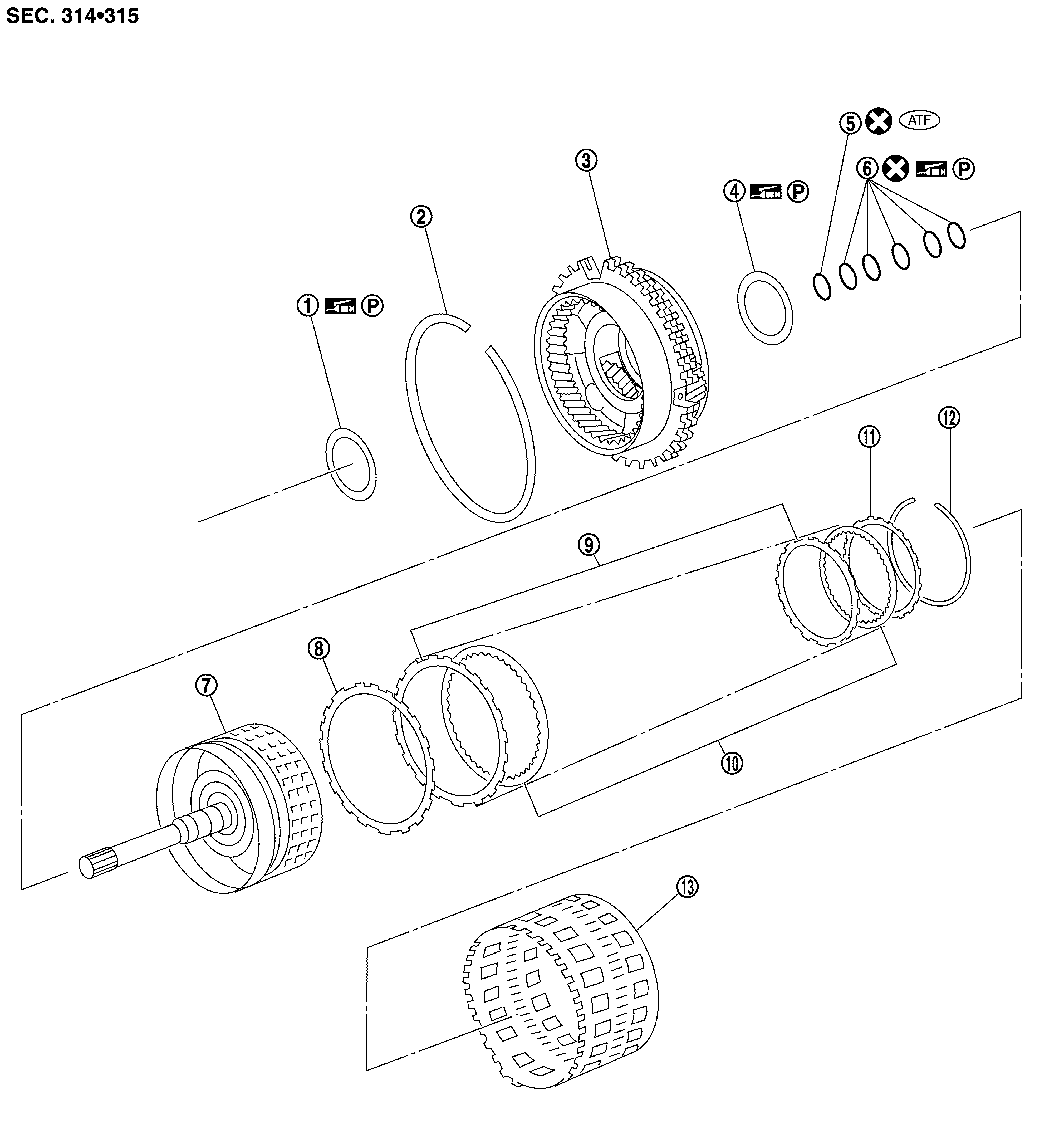

Exploded View
WARNING: This page is about a different car, the 2018 Infiniti Q50. However, it is still accessible from the selected car via links, so may be relevant.
|
|
Needle bearing |
|
Snap ring |
|
Front carrier assembly |
|
|
Needle bearing |
|
O-ring |
|
Seal ring |
|
|
Input clutch drum |
|
Input clutch dish plate |
|
Input clutch driven plate |
|
|
Input clutch drive plate |
|
Input clutch retaining plate |
|
Snap ring |
|
|
Rear internal gear |
||||
|
|
: Always replace after every disassembly. |
||||
|
|
: Apply ATF. |
||||
|
|
: Apply petroleum jelly. |
||||
