Exploded View With Torque Specifications
WARNING: This page is about a different car, the 2016 Infiniti QX60. However, it is still accessible from the selected car via links, so may be relevant.

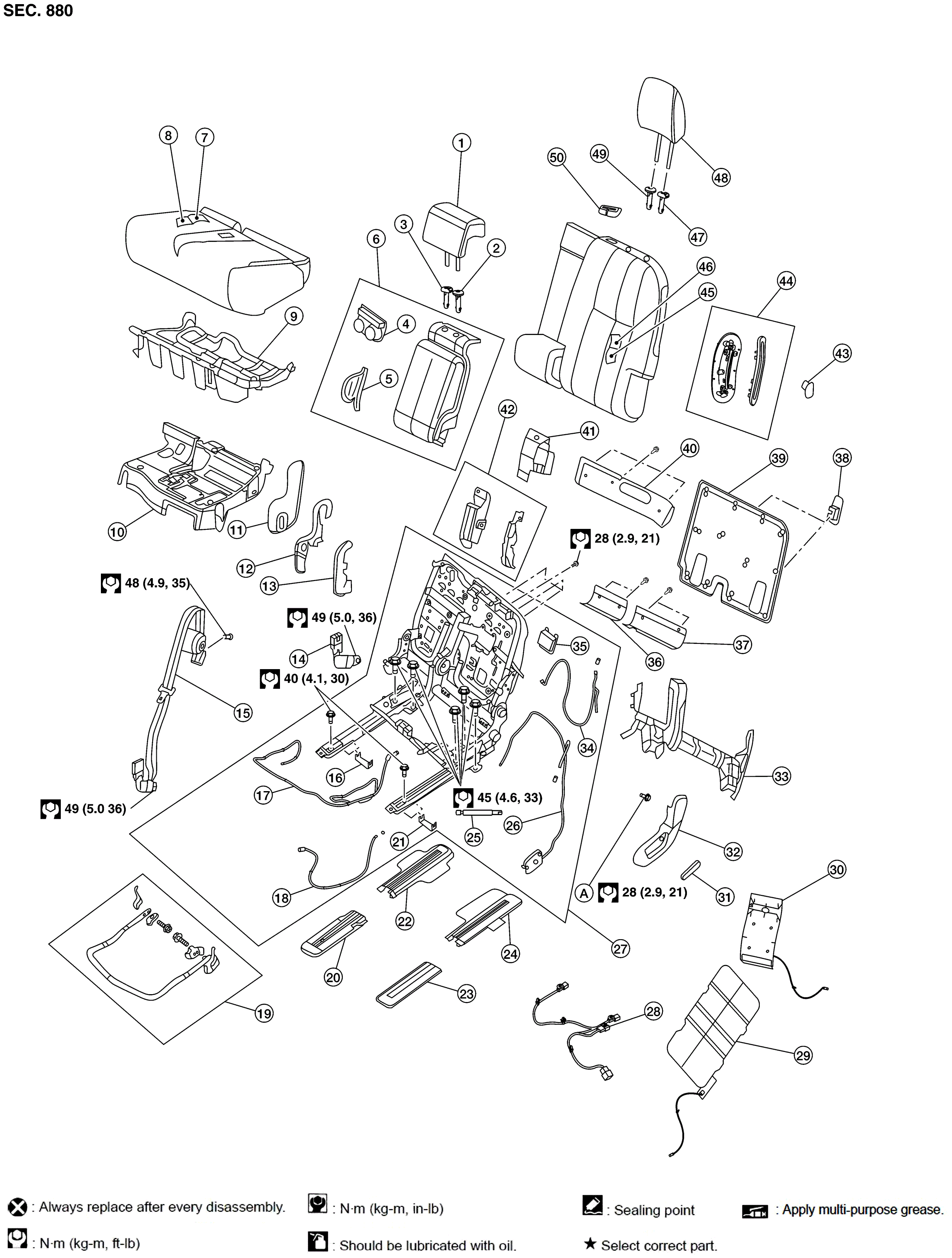

LH SEAT
| 1. | Headrest (RH) | 2. | Headrest holder (free) (RH) | 3. | Headrest holder (locked) (RH) |
| 4. | Cup holder | 5. | Armrest hinge finisher | 6. | Armrest assembly |
| 7. | Seat cushion trim | 8. | Seat cushion pad | 9. | Seat cushion frame |
| 10 | Seat cushion latch finisher | 11. | Outer finisher (RH) | 12. | Inner finisher (RH) |
| 13. | Recline finisher (center) | 14. | Seat belt buckle (RH) | 15. | Seat belt retractor (RH) |
| 16. | Seat slide clip (RH) | 17. | Seat slide release cable | 18. | Seat cushion release cable |
| 19. | Seat slide control lever assembly | 20. | Front slide finisher (RH) | 21. | Seat slide clip (LH) |
| 22. | Rear slide finisher (RH) | 23. | Front slide finisher (LH) | 24. | Rear slide finisher (LH) |
| 25. | Support strut | 26. | Recline release cable assembly | 27. | Seat frame assembly |
| 28. | Seat harness | 29. | Seat Cushion heater unit (if equipped) | 30. | Seatback heater unit (if equipped) |
| 31. | Recline lever | 32. | Seat cushion outer finisher LH | 33. | Rear finisher |
| 34. | EZ entry cable | 35. | Dampener | 36. | Trim stiffener (RH) |
| 37. | Trim stiffener (LH) | 38. | Tether anchor finisher | 39. | Seatback board |
| 40. | EPP upper panel | 41. | Seat belt retractor finisher | 42. | Support finisher (RH) |
| 43. | EZ entry lever finisher | 44. | EZ entry finisher | 45. | Seatback pad |
| 46. | Seatback trim | 47. | Headrest holder (locked) (LH) | 48. | Headrest (LH) |
| 49. | Headrest holder (free) (LH) | 50. | Seat belt retractor finisher | A. | Seat cushion pivot bolt |

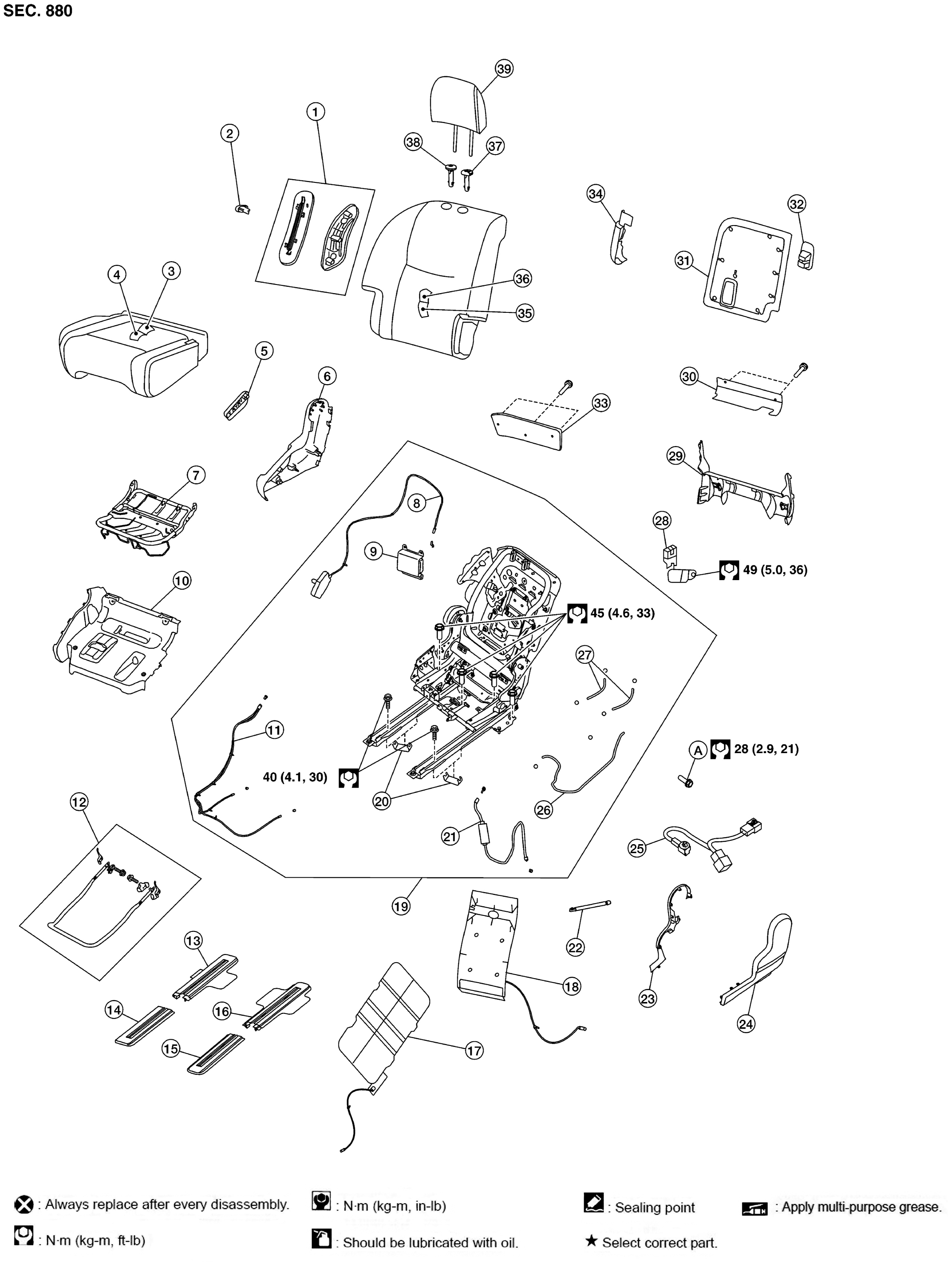

RH SEAT
| 1. | EZ entry finisher | 2. | EZ entry lever finisher | 3. | Seat cushion trim |
| 4. | Seat cushion pad | 5. | Recline lever | 6. | Seat cushion outer finisher (RH) |
| 7. | Seat cushion frame | 8. | Recline release cable assembly | 9. | Dampener |
| 10. | Seat cushion latch finisher | 11. | Track tilt release cable | 12. | Seat slide control lever assembly |
| 13. | Rear slide finisher (RH) | 14. | Front slide finisher (RH) | 15. | Front slide finisher (LH) |
| 16. | Rear slide finisher (LH) | 17. | Seat cushion heater unit (if equipped) | 18. | Seatback heater unit (if equipped) |
| 19. | Seat frame assembly | 20. | Seat slide clip | 21. | EZ entry cable |
| 22. | Support strut | 23. | Inner finisher (LH) | 24. | Outer finisher (LH) |
| 25. | Seat harness | 26. | Seat cushion release cable | 27. | Seat slide release cable |
| 28. | Seat belt buckle | 29. | Rear finisher | 30. | Trim stiffener |
| 31. | Seatback board | 32. | Tether anchor finisher | 33. | EPP upper panel |
| 34. | Support finisher | 35. | Seatback pad | 36. | Seatback trim |
| 37. | Headrest holder (locked) | 38. | Headrest holder (free | 39. | Headrest |
| A. | Seat cushion pivot bolt |
