Disassembly And Assembly: Notes
WARNING: This page is about a different car, the 2016 Infiniti QX60. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of NISSAN NORTH AMERICA, INC.

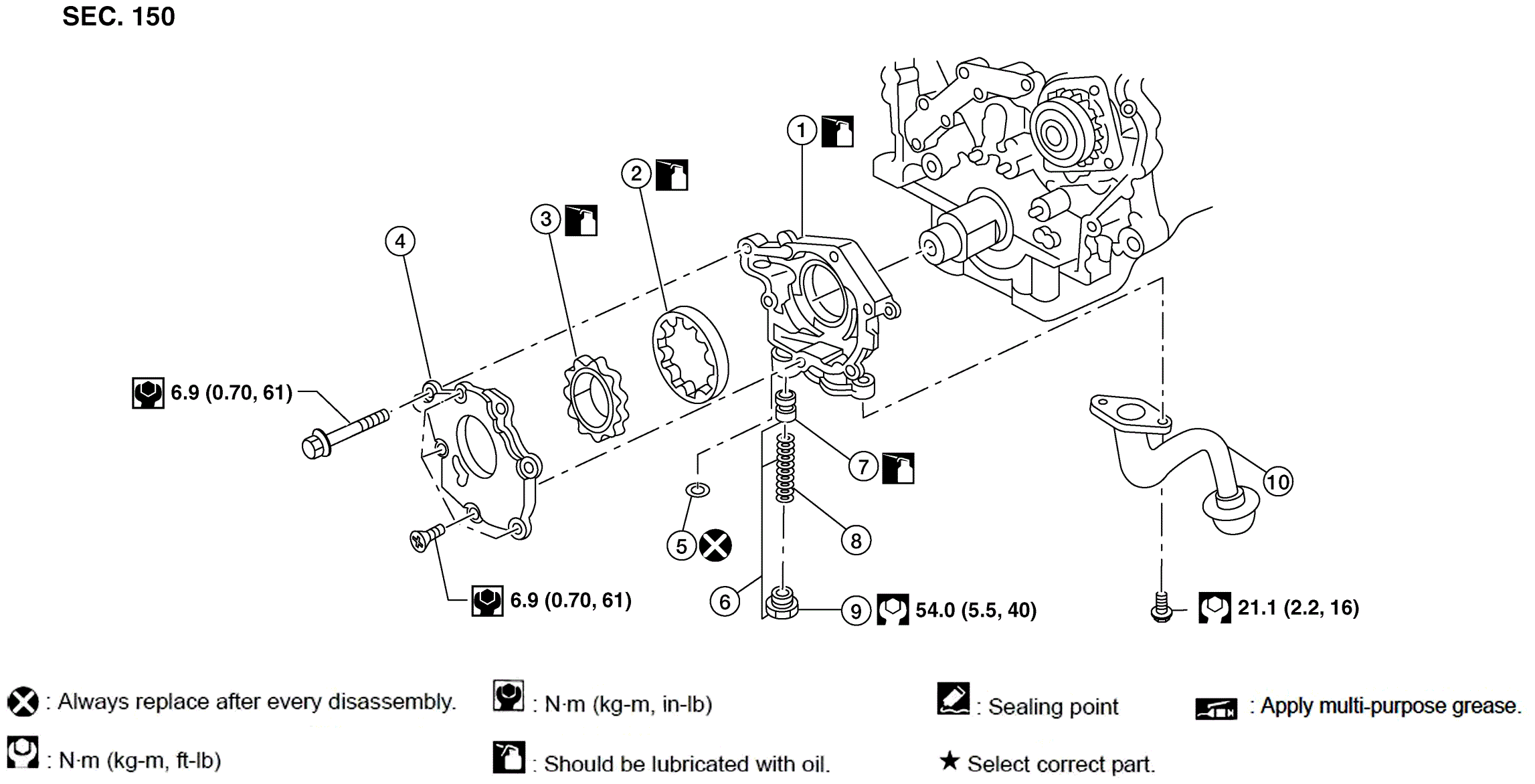

| 1. |
Oil pump housing |
2. |
Outer pump rotor |
3. |
Oil pump Inner rotor |
| 4. |
Oil pump cover |
5. |
Regulator valve O-ring |
6. |
Regulator valve set |
| 7. |
Regulator valve |
8. |
Regulator valve spring |
9. |
Regulator valve plug |
| 10. |
Oil strainer |
|
|
|
|
CAUTION:
Before assembly, apply new engine oil to the parts as shown above.
