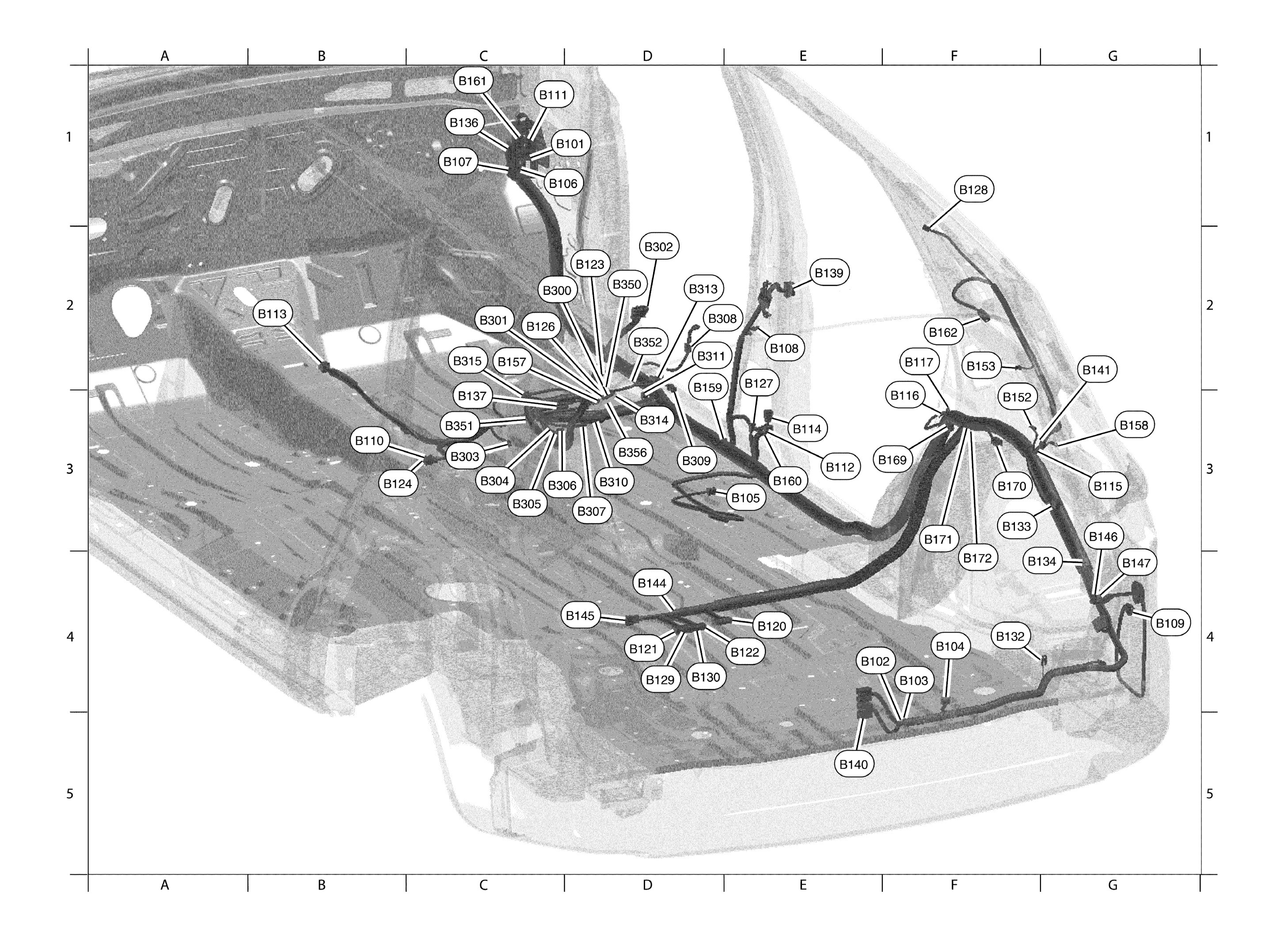

Body No. 2 Harness
WARNING: This page is about a different car, the 2016 Infiniti QX60. However, it is still accessible from the selected car via links, so may be relevant.
| D1 | B101 | W/32 | : To M84 | D4 | B145 | W/16 | : To B75 | |
| E4 | B102 | W/4 | : Joint connector-B14 | G3 | B146 | W/4 | : Joint connector-B12 | |
| F4 | B103 | W/4 | : Joint connector-B15 | G4 | B147 | W/4 | : Joint connector-B13 | |
| F4 | B104 | W/24 | : ADAS control unit | F3 | B152 | - | : Body ground | |
| E3 | B105 | W/6 | : 2nd row seat heater RH | F2 | B153 | BR/2 | : Rear side speaker RH | |
| D1 | B106 | GR/1 | : To M8 | C2 | B157 | W/12 | : To B300 | |
| C1 | B107 | W/24 | : To M9 | G3 | B158 | - | : Body ground | |
| E2 | B108 | W/4 | : Front door switch RH | D2 | B159 | W/4 | : Joint connector-B21 | |
| G4 | B109 | B/6 | : Side radar RH | E3 | B160 | W/20 | : Pre-crash seat belt control unit (Passenger side) |
|
| B3 | B110 | W/24 | : Front seat RH | C1 | B161 | W/16 | : To M157 | |
| C1 | B111 | BR/16 | : To M10 | F2 | B162 | B/10 | : Spindle unit RH | |
| E3 | B112 | O/2 | : Front RH seat belt pre-tensioner | F3 | B169 | W/4 | : Joint connector-B04 | |
| B2 | B113 | Y/22 | : Air bag diagnosis sensor unit | F3 | B170 | Y/2 | : Rear side air bag satellite sensor RH | |
| E3 | B114 | Y/2 | : Front side air bag satellite sensor RH | F4 | B171 | W/4 | : Joint connector-B23 | |
| G3 | B115 | W/33 | : Joint connector-B08 | F4 | B172 | W/4 | : Joint connector-B25 | |
| F3 | B116 | W/4 | : Rear door switch RH | Front seat RH harness | ||||
| F2 | B117 | - | : Body ground | C2 | B300 | W/12 | : To B157 | |
| E4 | B120 | W/40 | : BOSE speaker amp. (With surround sound system) |
C2 | B301 | W/24 | : To B137 | |
| D4 | B121 | BR/14 | : BOSE speaker amp. (With surround sound system) |
D2 | B302 | W/32 | : Headrest display unit (Passenger seat) | |
| E4 | B122 | BR/23 | : BOSE speaker amp. (With surround sound system) |
C3 | B303 | W/4 | : Seat belt buckle switch (Passenger seat) | |
| D2 | B123 | W/4 | : To B350 | C3 | B304 | B/6 | : Climate controlled seat control unit (Passenger seat) |
|
| B3 | B124 | W/32 | : To B32 | C3 | B305 | B/8 | : Climate controlled seat control unit (Passenger seat) |
|
| C2 | B126 | Y/2 | : Front RH side air bag module | D3 | B306 | B/16 | : Climate controlled seat control unit (Passenger seat) |
|
| E2 | B127 | Y/2 | : Front RH seat belt pre-tensioner | D3 | B307 | W/5 | : Climate controlled seat blower moter (Passenger seat) |
|
| F1 | B128 | Y/2 | : RH side curtain air bag module | E2 | B308 | W/4 | : Seat cushion thermal electric device (Passenger seat) |
|
| D4 | B129 | BR/14 | : BOSE speaker amp. (Without surround sound system) |
D3 | B309 | W/4 | : Seat back thermal electric device (Passenger seat) |
|
| D4 | B130 | BR/23 | : BOSE speaker amp. (Without surround sound system) |
D3 | B310 | W/6 | : Lifting motor RH (Rear) | |
| F4 | B132 | - | : Body ground | D2 | B311 | W/6 | : Reclining motor RH | |
| F3 | B133 | W/4 | : Rear blower motor resistor 2 | D2 | B313 | W/10 | : Power seat switch RH | |
| G4 | B134 | W/2 | : Rear blower motor 2 | D3 | B314 | W/5 | : Sliding motor RH | |
| C1 | B136 | W/40 | : To M36 | C2 | B315 | W/3 | : Front seat heater (Passenger seat) | |
| C3 | B137 | W/24 | : To B301 | ODS sub-harness | ||||
| E2 | B139 | W/12 | : To D301 | D2 | B350 | W/4 | : To B123 | |
| E5 | B140 | W/16 | : To B49 | C3 | B351 | P/3 | : Occupant classification system sensor FI |
|
| G2 | B141 | W/4 | : USB charge port RH | D2 | B352 | P/3 | : Occupant classification system sensor RI |
|
| D4 | B144 | W/4 | : Joint connector-B11 | D3 | B356 | B/20 | : Occupant classification system control unit |
|
