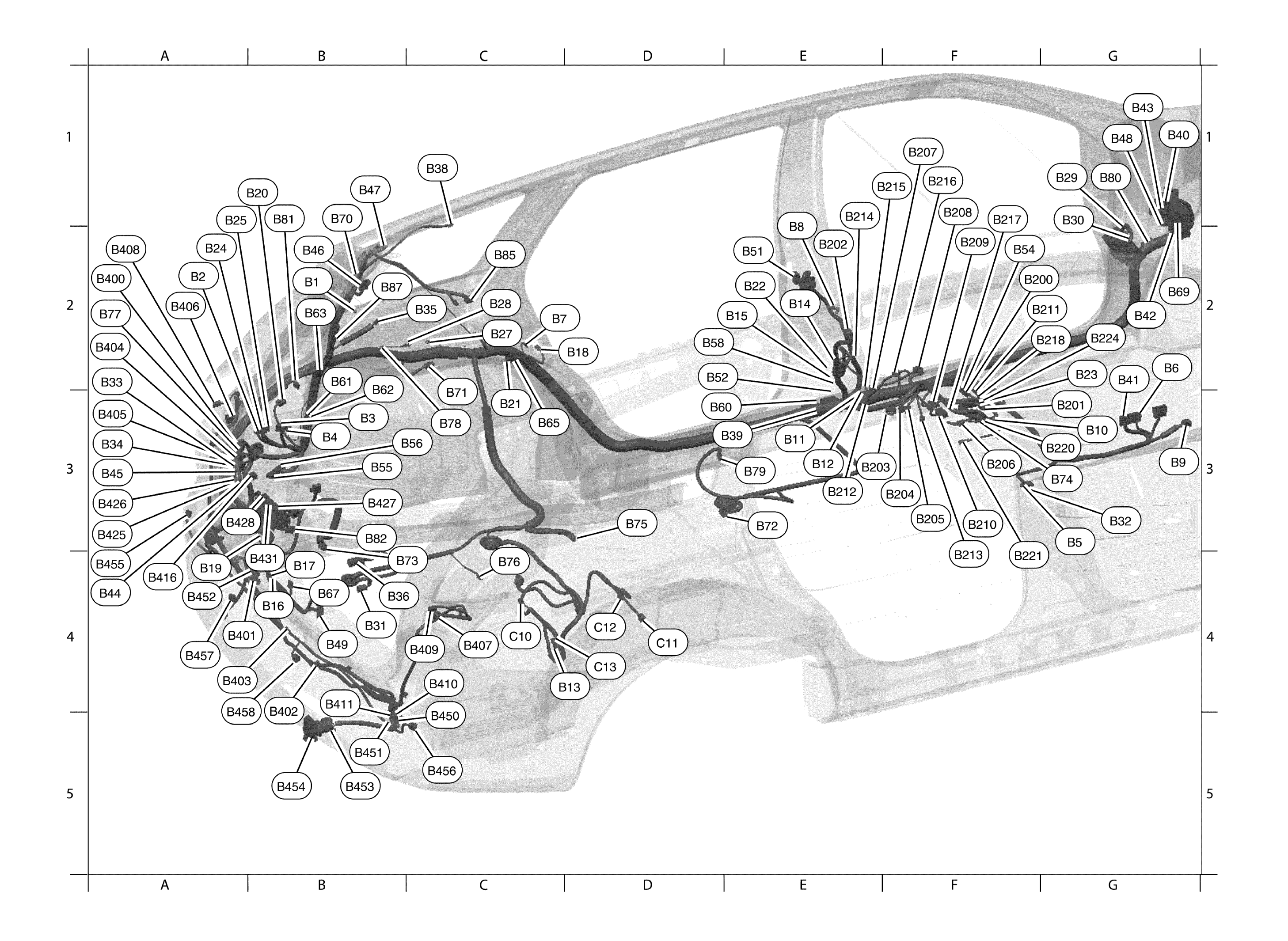

Body Harness
WARNING: This page is about a different car, the 2016 Infiniti QX60. However, it is still accessible from the selected car via links, so may be relevant.
| B2 | B1 | BR/2 | : Rear side speaker LH | A2 | B77 | W/32 | : To B400 | |
| A2 | B2 | W/16 | : Satellite radio tuner | C3 | B78 | W/4 | : USB charge port LH | |
| B3 | B3 | W/32 | : Bluetooth® control unit | E3 | B79 | W/6 | : 2nd row seat heater LH | |
| B3 | B4 | W/8 | : Bluetooth® control unit | G1 | B80 | W/4 | : Joint connector-B17 | |
| G3 | B5 | W/16 | : Front seat LH | B1 | B81 | GR/3 | : Rear cargo power socket | |
| G2 | B6 | W/24 | : To M66 | B3 | B82 | B/8 | : Inverter unit | |
| C2 | B7 | - | : Body ground | C2 | B85 | W/10 | : Sunshade motor assembly | |
| E1 | B8 | W/4 | : Front door switch LH | B2 | B87 | W/4 | : Joint connector-B16 | |
| G3 | B9 | Y/22 | : Air bag diagnosis sensor unit | Front seat LH harness | ||||
| G3 | B10 | Y/2 | : Front LH side air bag module | G2 | B200 | BR/12 | : To B54 | |
| E3 | B11 | W/4 | : Joint connector-B09 | G3 | B201 | W/24 | : To B23 | |
| E3 | B12 | W/4 | : Joint connector-B10 | E2 | B202 | W/32 | : Headrest display unit (Driver seat) | |
| D4 | B13 | B/14 | : To C13 | E3 | B203 | B/16 | : Climate controlled seat control unit (Driver seat) |
|
| E2 | B14 | Y/2 | : Front LH seat belt pre-tensioner | F3 | B204 | B/8 | : Climate controlled seat control unit (Driver seat) |
|
| E2 | B15 | Y/2 | : Front side air bag satellite sensor LH | F3 | B205 | B/6 | : Climate controlled seat control unit (Driver seat) |
|
| B4 | B16 | W/4 | : Joint connector-B11 | F3 | B206 | W/4 | : Seat cushion thermal electric device (Driver seat) |
|
| B4 | B17 | W/4 | : Joint connector-B12 | F1 | B207 | W/6 | : Lifting motor LH (Rear) | |
| D2 | B18 | W/4 | : Rear door switch LH | F1 | B208 | W/10 | : Power seat switch LH | |
| A4 | B19 | - | : Body ground | F2 | B209 | W/32 | : Driver seat control unit | |
| B1 | B20 | W/4 | : Fuel lid door lock actuator | F3 | B210 | W/12 | : Driver seat control unit | |
| C3 | B21 | W/4 | : Joint connector-B20 | G2 | B211 | GR/5 | : Sliding motor LH | |
| E2 | B22 | O/2 | : Front LH seat belt pre-tensioner | E3 | B212 | W/4 | : Seat back thermal electric device (Driver seat) |
|
| G2 | B23 | W/24 | : To B201 | F4 | B213 | W/5 | : Climate controlled seat blower motor (Driver seat) |
|
| A2 | B24 | W/32 | : Video distributor | E1 | B214 | BR/4 | : Lumbar support switch | |
| A1 | B25 | W/24 | : Video distributor | F1 | B215 | B/2 | : Lumbar support motor | |
| C2 | B27 | - | : Body ground | F1 | B216 | W/3 | : Front seat heater (Driver seat) | |
| C2 | B28 | - | : Body ground | F1 | B217 | W/6 | : Reclining motor LH | |
| G1 | B29 | W/6 | : Fuse block (J/B) | G2 | B218 | W/6 | : Lifting motor LH (Front) | |
| G1 | B30 | W/8 | : Fuse block (J/B) | G3 | B220 | W/12 | : To B74 | |
| B4 | B31 | B/2 | : EVAP canister vent control valve | F4 | B221 | W/4 | : Seat belt buckle switch (Driver seat) | |
| G3 | B32 | W/32 | : To B124 | G2 | B224 | P/20 | : Joint connector-B22 | |
| A2 | B33 | B/2 | : To B404 | Body No. 3 harness | ||||
| A3 | B34 | W/8 | : To B405 | A2 | B400 | W/32 | : To B77 | |
| C2 | B35 | W/4 | : Sonar buzzer | A4 | B401 | B/12 | : To B452 | |
| B4 | B36 | GR/3 | : EVAP control system pressure sensor | B4 | B402 | BR/2 | : Back door warning chime | |
| C1 | B38 | Y/2 | : LH side curtain air bag module | A4 | B403 | GR/2 | : Outside key antenna (Rear bumper) | |
| E3 | B39 | W/4 | : Joint connector-B05 | A2 | B404 | B/2 | : To B33 | |
| G1 | B40 | W/24 | : To E34 | A3 | B405 | W/8 | : To B34 | |
| G2 | B41 | W/32 | : To M69 | A2 | B406 | GR/3 | : Rear combination lamp LH | |
| G2 | B42 | BR/12 | : To M74 | C4 | B407 | GR/3 | : Rear combination lamp RH | |
| G1 | B43 | W/12 | : To E33 | A2 | B408 | GR/2 | : Rear combination lamp LH | |
| A4 | B44 | B/2 | : To B425 | C4 | B409 | GR/2 | : Rear combination lamp RH | |
| A3 | B45 | W/16 | : To B426 | C4 | B410 | GR/6 | : To B450 | |
| B2 | B46 | W/24 | : To D501 | B4 | B411 | B/2 | : To B451 | |
| B1 | B47 | GR/8 | : To D502 | A4 | B416 | B/6 | : Side radar LH | |
| G1 | B48 | W/1 | : To E35 | Trailer relay sub-harness | ||||
| B4 | B49 | W/16 | : To B140 | A3 | B425 | B/2 | : To B44 | |
| E2 | B51 | W/12 | : To D201 | A3 | B426 | W/16 | : To B45 | |
| D2 | B52 | W/2 | : Condenser-2 | B3 | B427 | L/4 | : Trailer tow relay 1 | |
| F2 | B54 | BR/12 | : To B200 | A3 | B428 | BR/6 | : Trailer tow relay 2 | |
| B3 | B55 | B/24 | : Automatic back door control module | B4 | B431 | L/4 | : Trailer back-up relay | |
| C3 | B56 | GR/14 | : Automatic back door control module | Body No. 3 sub harness | ||||
| D2 | B58 | W/20 | : Pre-crash seat belt control unit (Driver side) |
C5 | B450 | GR/6 | : To B410 | |
| D3 | B60 | W/4 | : Joint connector-B06 | B5 | B451 | B/2 | : To B411 | |
| B2 | B61 | W/4 | : Joint connector-B18 | A4 | B452 | B/12 | : To B401 | |
| B2 | B62 | W/4 | : Joint connector-B19 | B5 | B453 | B/7 | : Trailer | |
| B2 | B63 | W/33 | : Joint connector-B01 | B5 | B454 | B/7 | : Trailer receptacle | |
| C3 | B65 | W/4 | : Joint connector-B07 | A4 | B455 | B/3 | : Rear sonar sensor LH outer | |
| B4 | B67 | W/16 | : AWD control unit | C5 | B456 | B/3 | : Rear sonar sensor RH outer | |
| G2 | B69 | SMJ | : To M40 | A4 | B457 | B/3 | : Rear sonar sensor LH inner | |
| B1 | B70 | B/10 | : Spindle unit LH | A5 | B458 | B/3 | : Rear sonar sensor RH inner | |
| C3 | B71 | Y/2 | : Rear side air bag satellite sensor LH | Chassis harness | ||||
| E3 | B72 | GR/6 | : Fuel level sensor and fuel pump | C4 | C10 | B/2 | : Rear wheel sensor LH | |
| C4 | B73 | GR/4 | : Subwoofer | D4 | C11 | GR/2 | : Rear wheel sensor RH | |
| G3 | B74 | W/12 | : To B220 | D4 | C12 | GR/2 | : AWD solenoid | |
| D3 | B75 | W/16 | : To B145 | D4 | C13 | B/14 | : To B13 | |
| C4 | B76 | GR/2 | : Inside key antenna (Luggage room) | |||||
