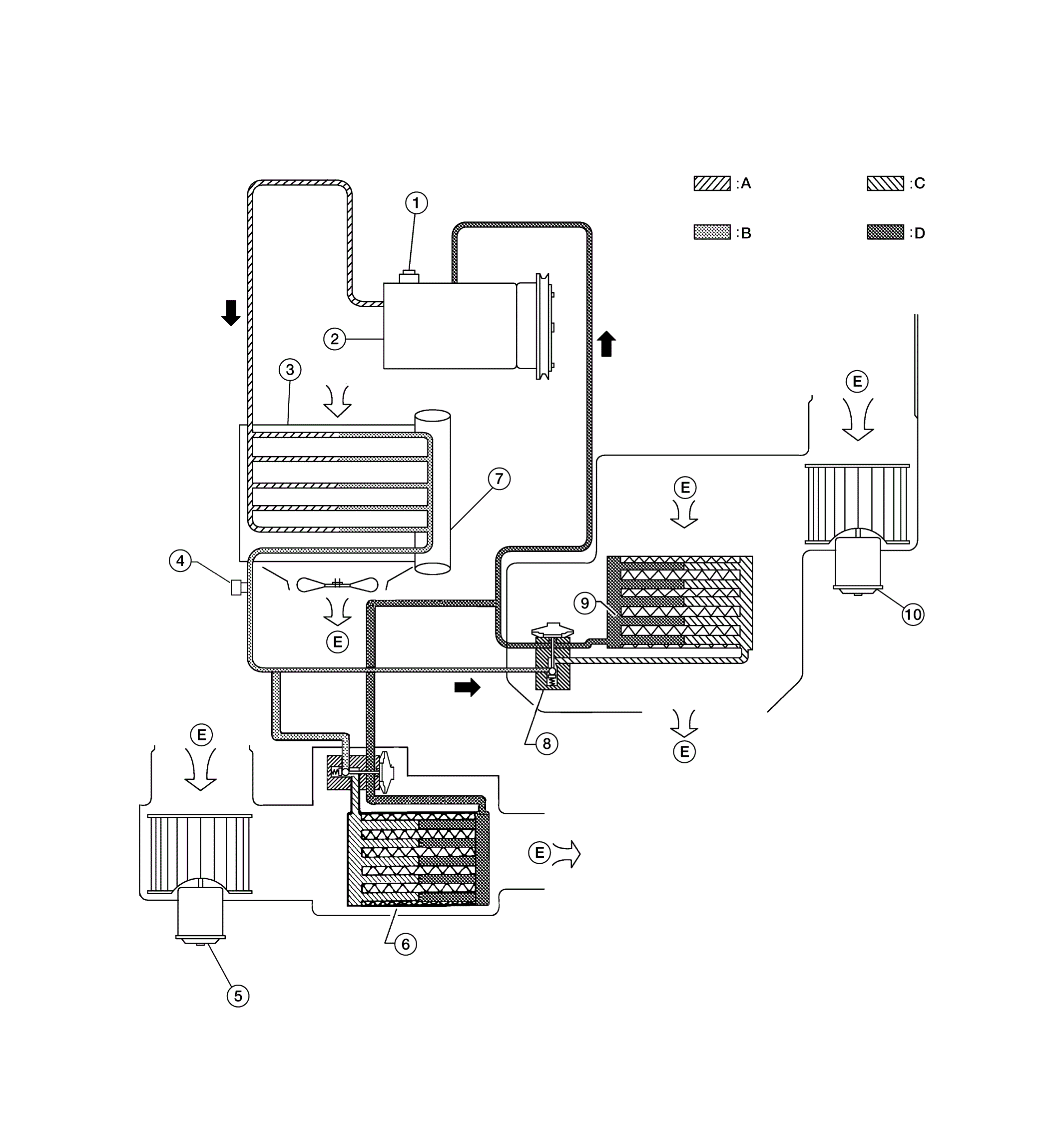

System Diagram
WARNING: This page is about a different car, the 2016 Infiniti QX60. However, it is still accessible from the selected car via links, so may be relevant.
| 1. | Pressure relief valve | 2. | Compressor | 3. | Condenser |
| 4. | Refrigerant pressure sensor | 5. | Front blower motor | 6. | Front evaporator and expansion valve assembly |
| 7. | Liquid tank | 8. | Rear expansion valve | 9. | Rear evaporator |
| 10. | Rear blower motor | A. | High-pressure gas | B. | High-pressure liquid |
| C. | Low-pressure liquid | D. | Low-pressure gas | E. | Outside air |
