Exploded View With Torque Specifications
WARNING: This page is about a different car, the 2016 Infiniti QX60. However, it is still accessible from the selected car via links, so may be relevant.
| 1. | Front heating and cooling unit assembly | 2. | Steering member |

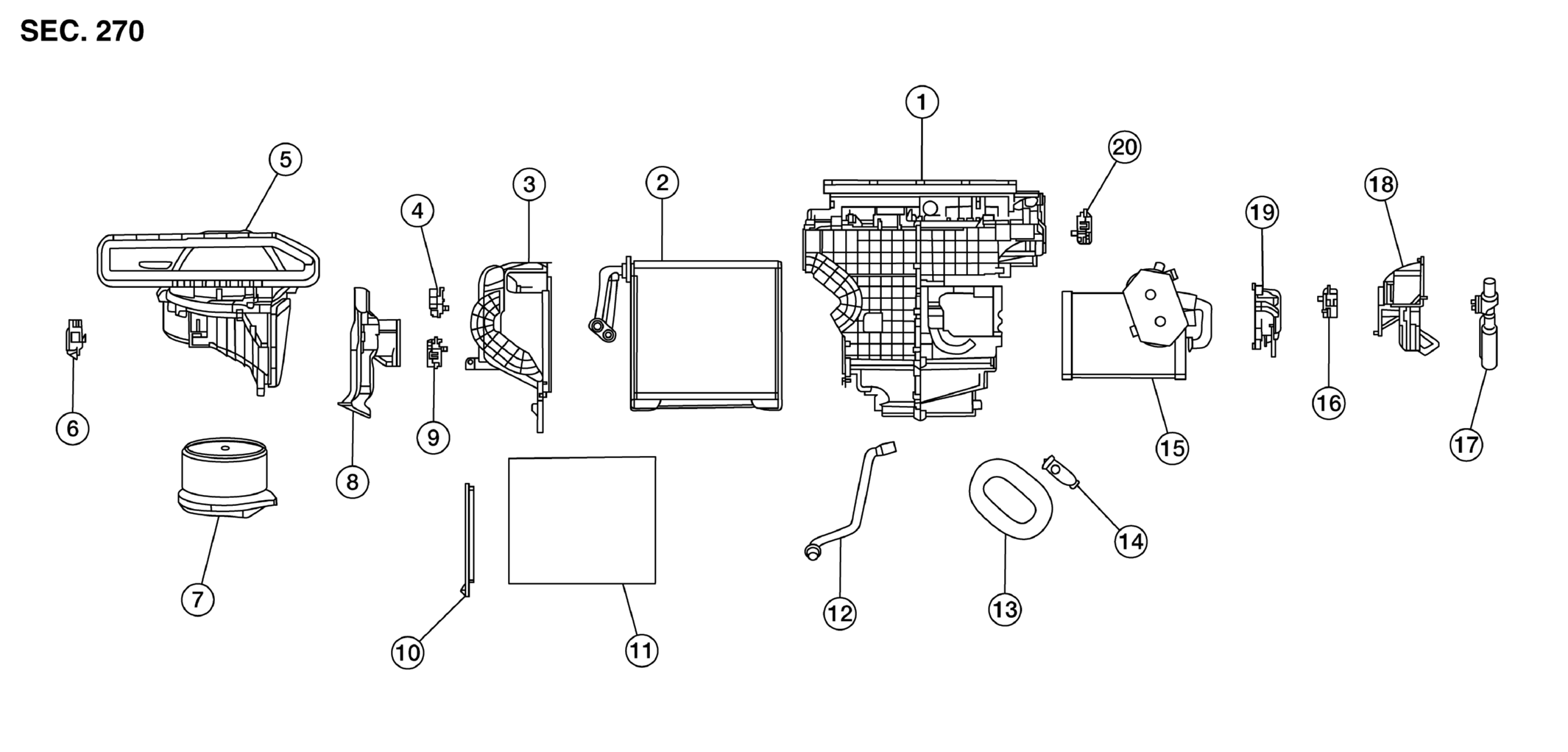

| 1. | Front heating and cooling unit assembly | 2. | Front evaporator | 3. | Heater case side cover |
| 4. | Air mix door motor (passenger side) | 5. | Front blower unit case | 6. | Intake door motor |
| 7. | Front blower motor | 8. | Upper floor connecting duct RH | 9. | Air mix door motor (rear) |
| 10. | In-cabin microfilter cover | 11. | In-cabin microfilter | 12. | Drain hose |
| 13. | Expansion valve grommet | 14. | Front expansion valve | 15. | Front heater core |
| 16. | Air mix door motor (driver side) | 17. | Aspirator hose | 18. | Upper floor connecting duct LH |
| 19. | Front heater core pipe cover | 20. | Mode door motor (front) |
| 1. | Rear ventilator duct upper seal | 2. | Rear blower motor resistor 2 | 3. | Rear evaporator |
| 4. | Rear expansion valve | 5. | Rear expansion valve grommet | 6. | Rear expansion valve bolts |
| 7. | O-ring | 8. | Rear evaporator seal | 9. | Rear drain hose |
| 10. | Rear cooling unit lower housing | 11. | Rear blower motor 2 | 12. | Rear cooling unit upper housing |
