Wiring Diagram - Meter -

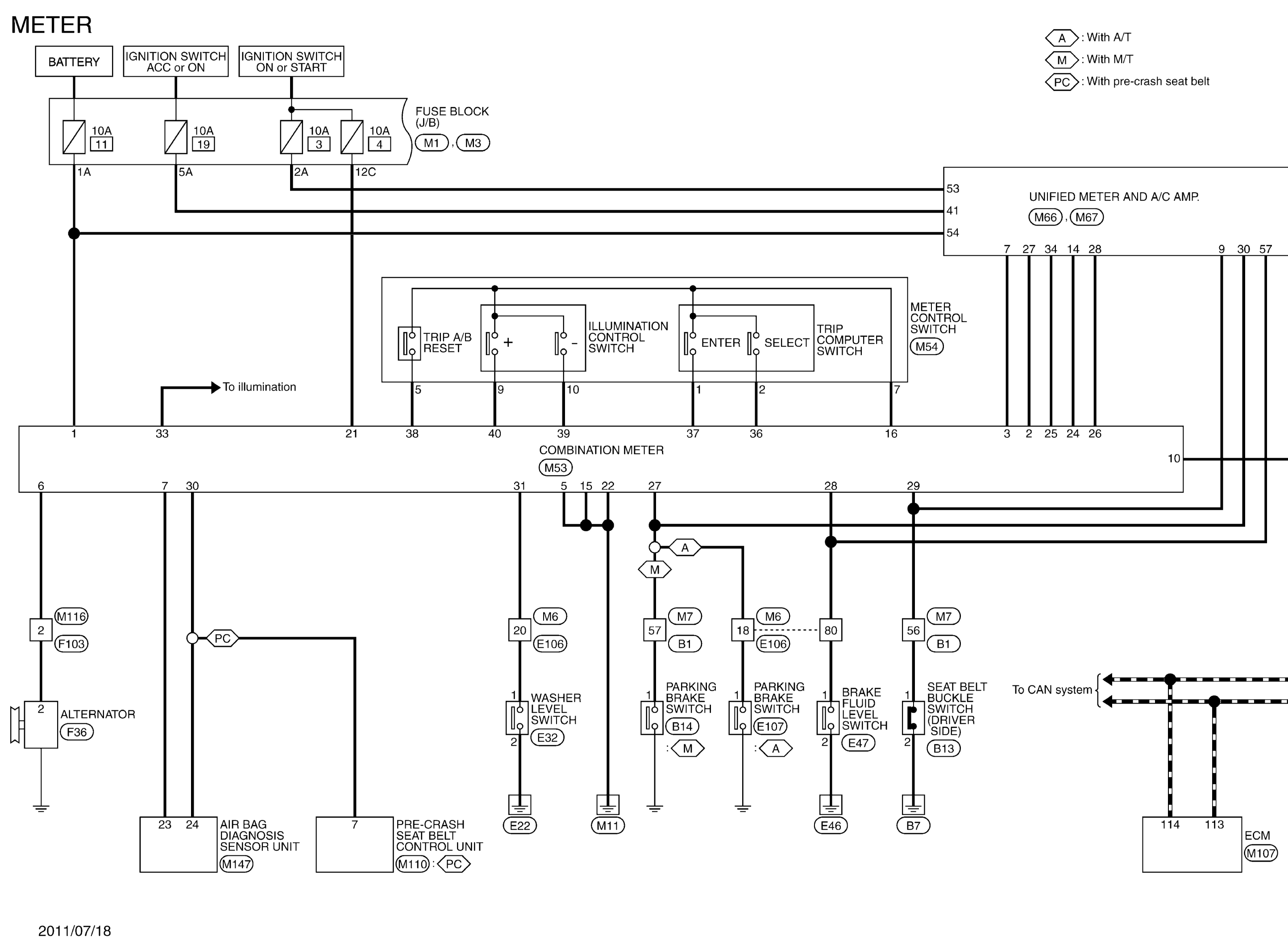

Fig 1: Meter -- Wiring Diagram (1 Of 3)
G08447654Courtesy of NISSAN NORTH AMERICA, INC.

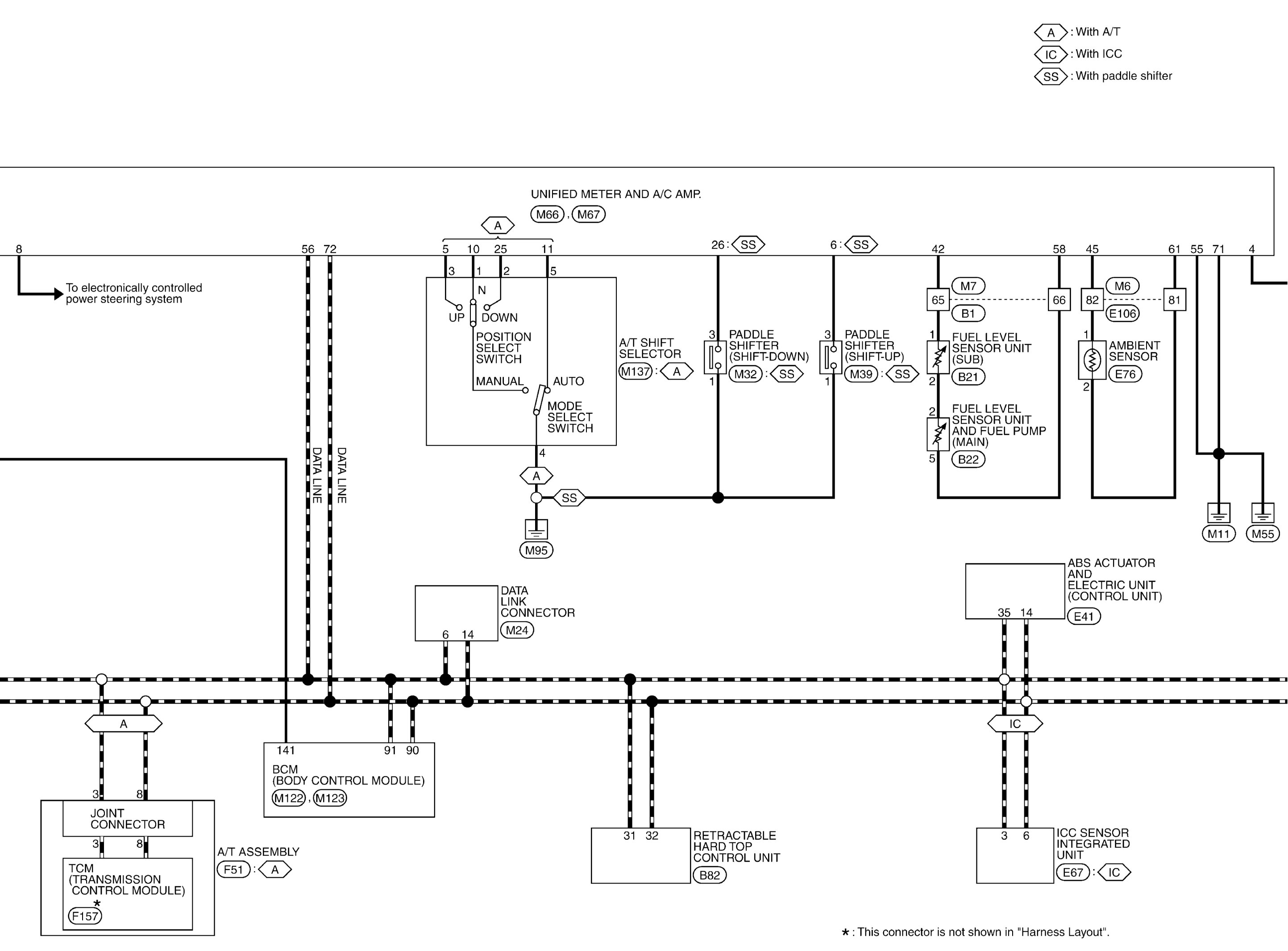

Fig 2: Meter -- Wiring Diagram (2 Of 3)
G08447655Courtesy of NISSAN NORTH AMERICA, INC.

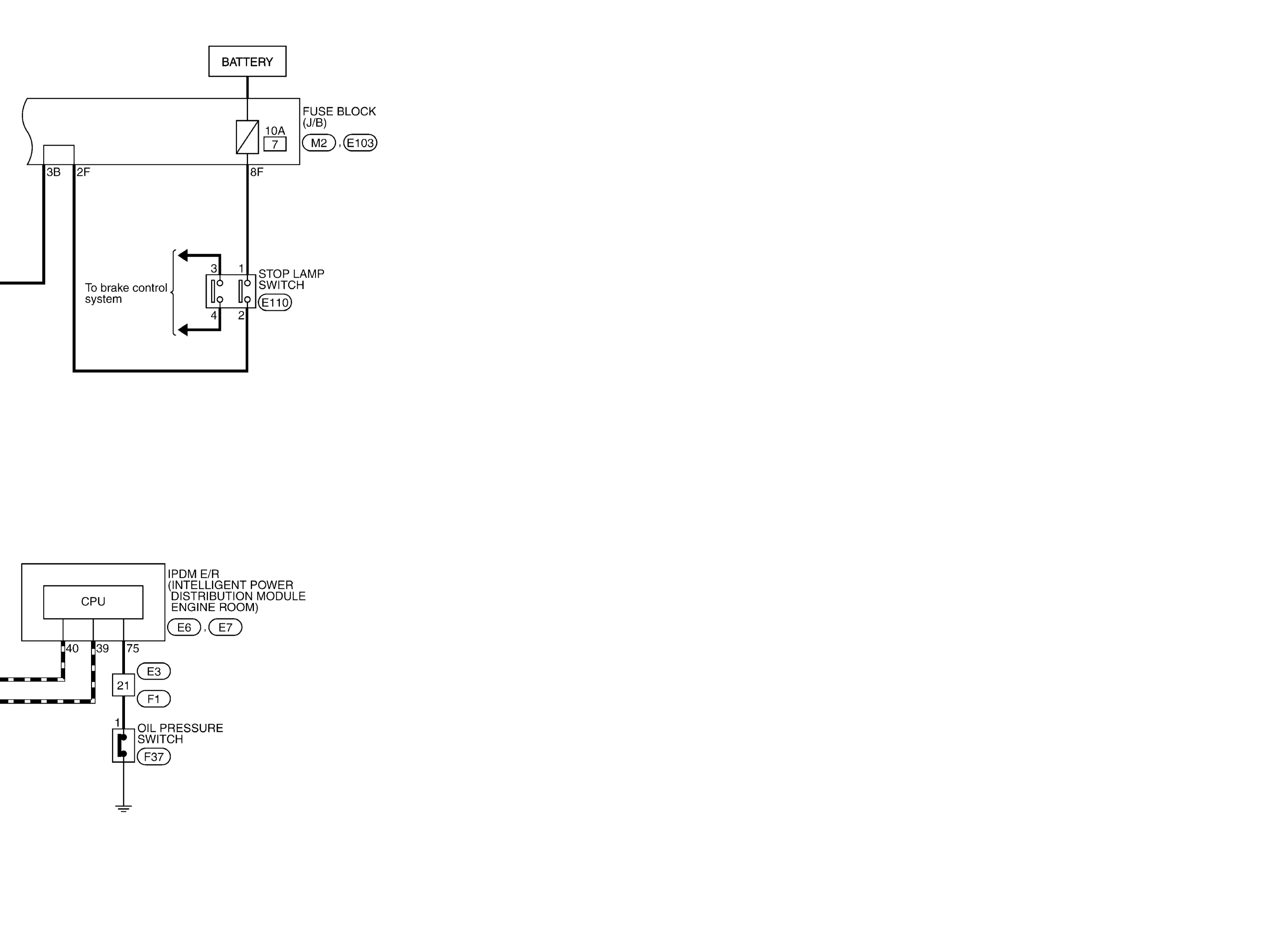

Fig 3: Meter -- Wiring Diagram (3 Of 3)
G08447656Courtesy of NISSAN NORTH AMERICA, INC.

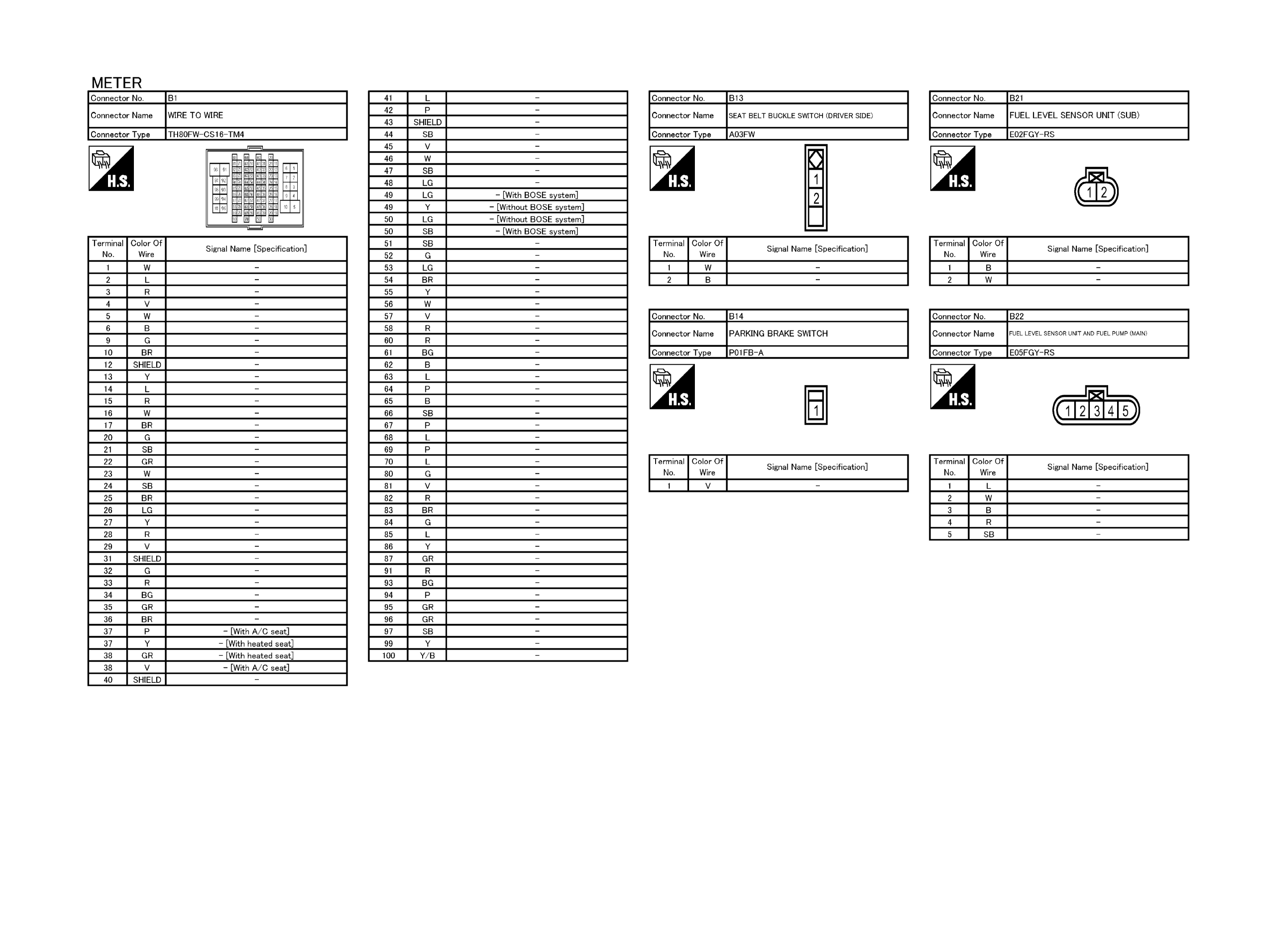

Fig 4: Meter Connector End Views (1 Of 9)
GNSJRNWD2497GB-497Courtesy of NISSAN NORTH AMERICA, INC.

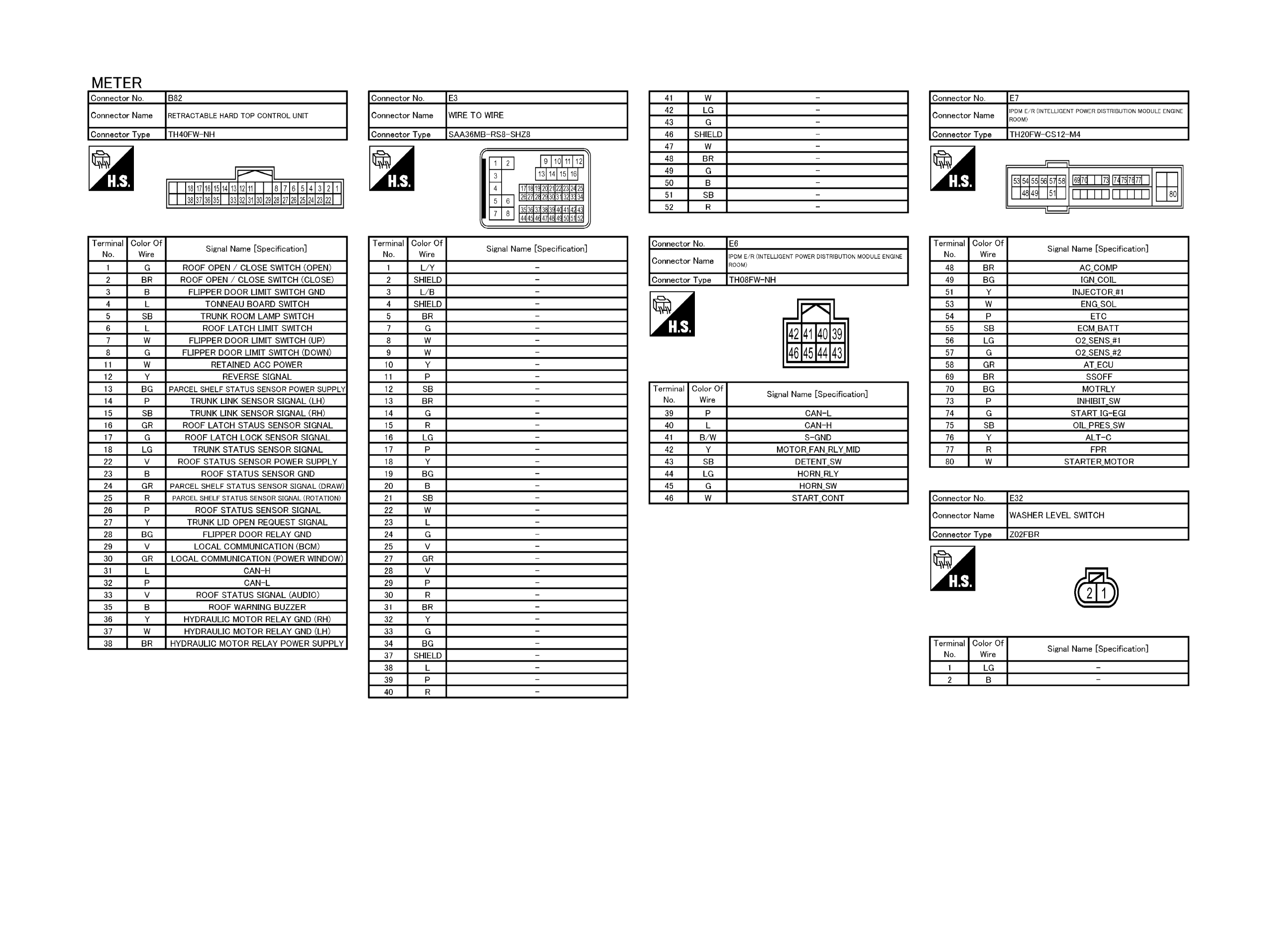

Fig 5: Meter Connector End Views (1 Of 9)
GNSJRNWD2498GB-498Courtesy of NISSAN NORTH AMERICA, INC.

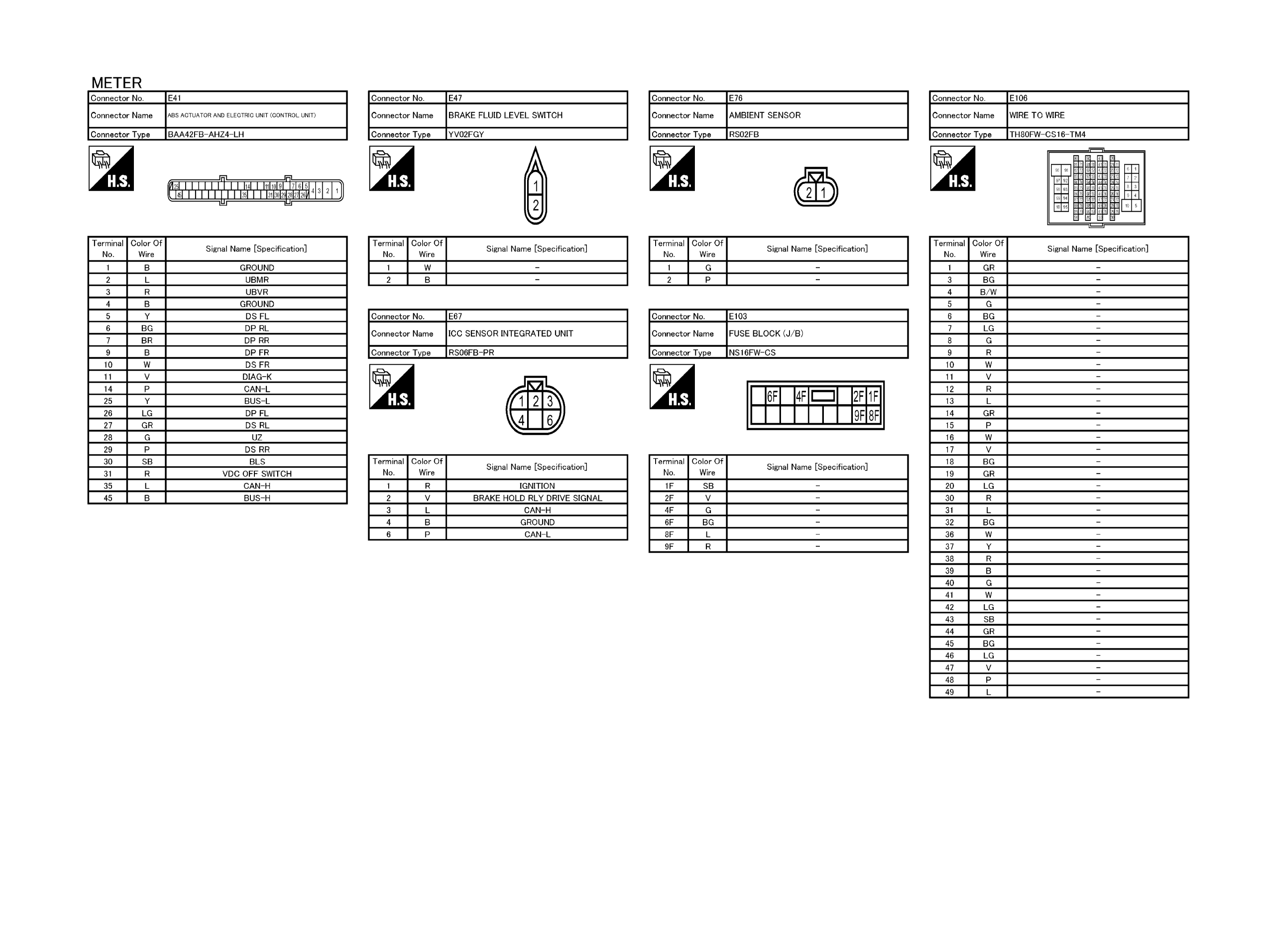

Fig 6: Meter Connector End Views (1 Of 9)
GNSJRNWD2499GB-499Courtesy of NISSAN NORTH AMERICA, INC.

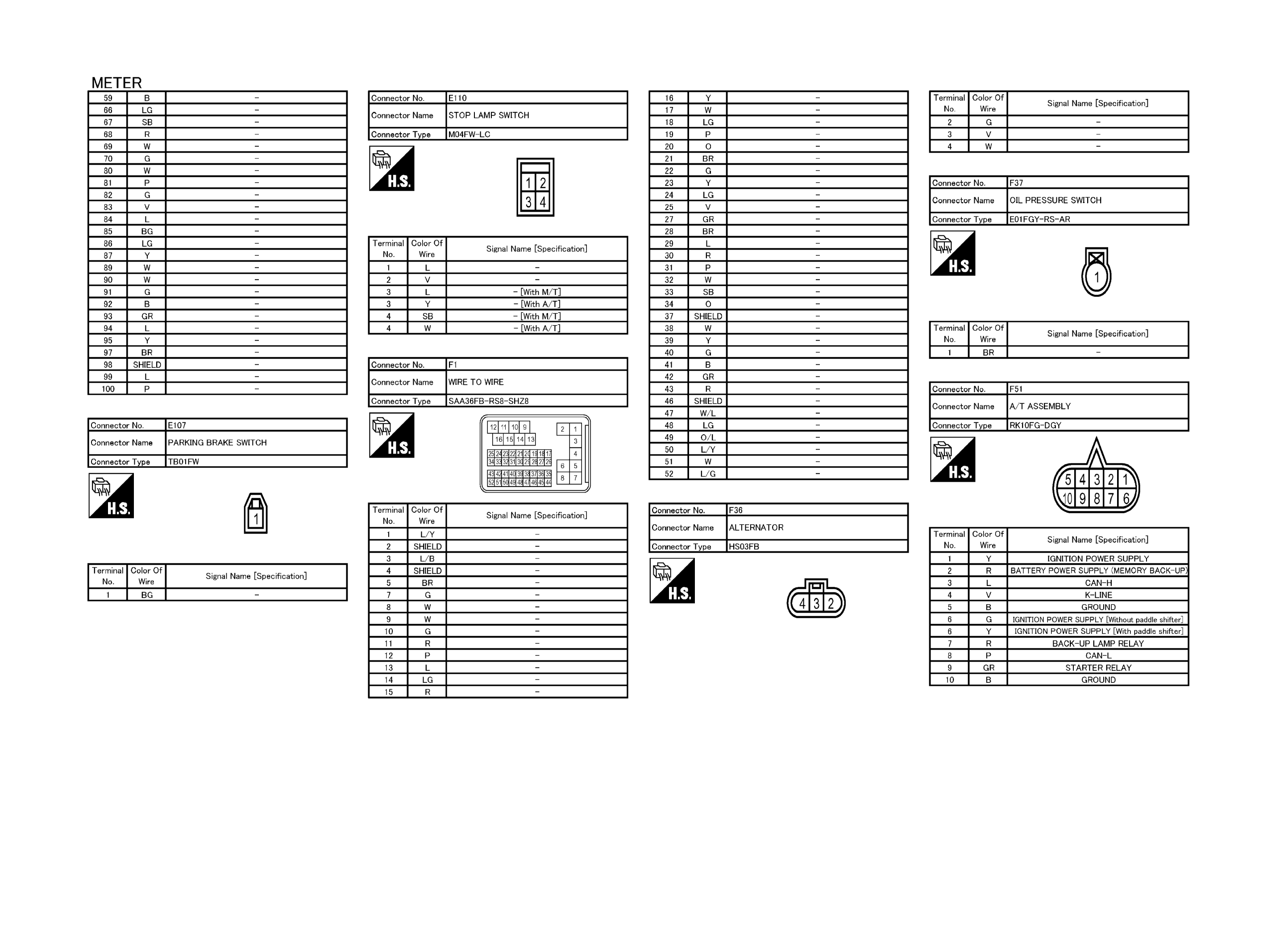

Fig 7: Meter Connector End Views (1 Of 9)
GNSJRNWD2500GB-500Courtesy of NISSAN NORTH AMERICA, INC.

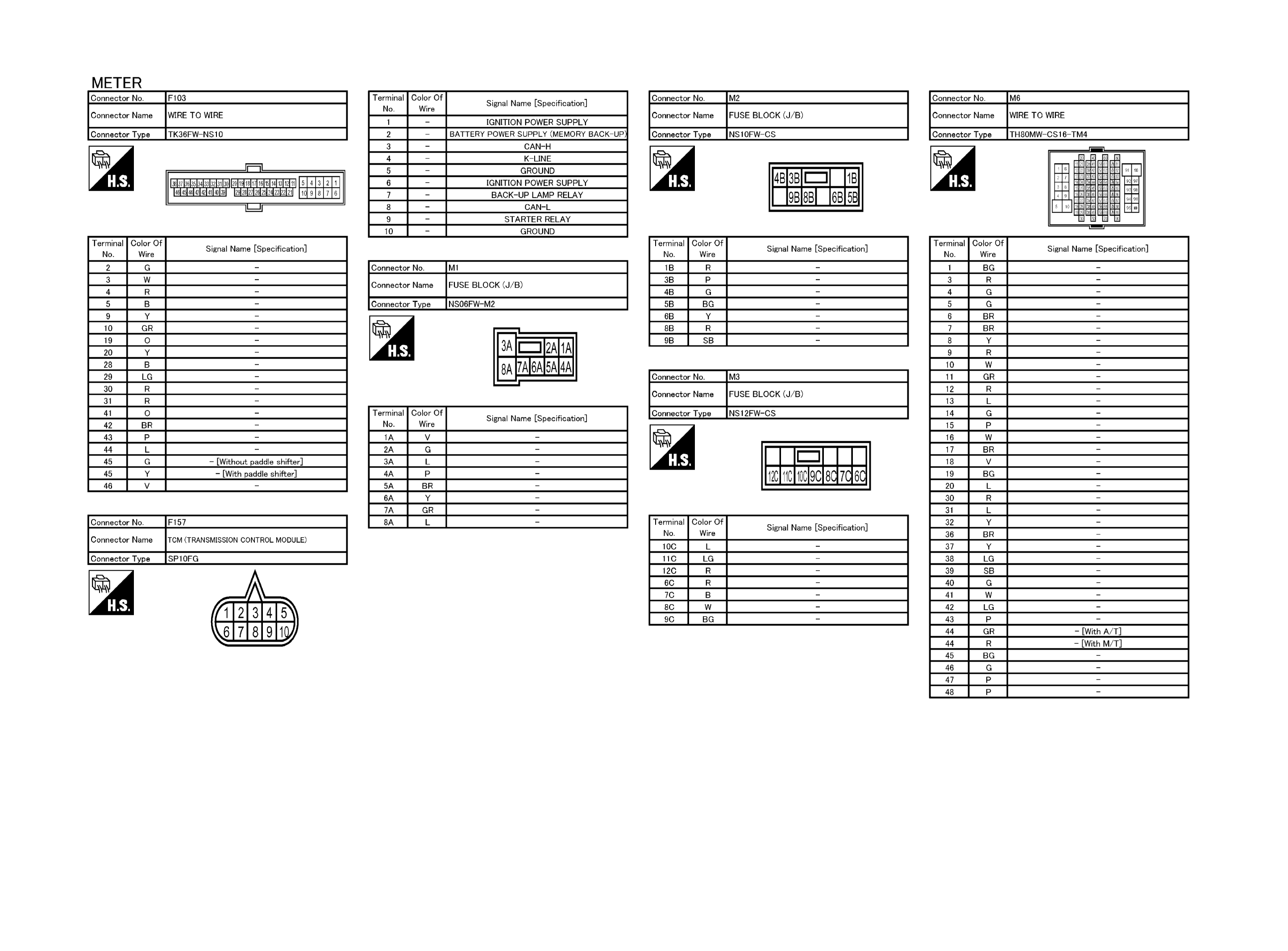

Fig 8: Meter Connector End Views (1 Of 9)
GNSJRNWD2501GB-501Courtesy of NISSAN NORTH AMERICA, INC.

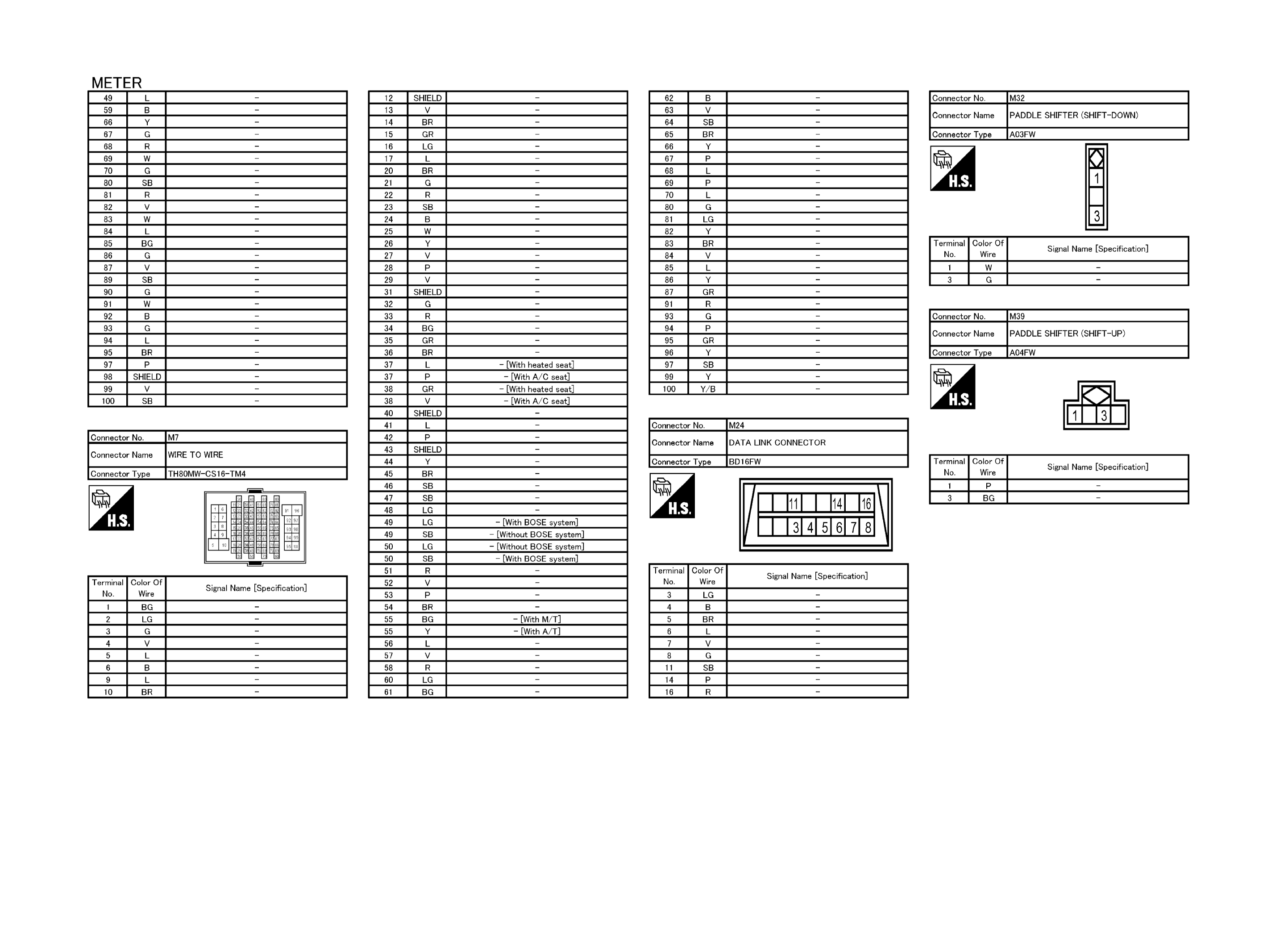

Fig 9: Meter Connector End Views (1 Of 9)
GNSJRNWD2502GB-502Courtesy of NISSAN NORTH AMERICA, INC.

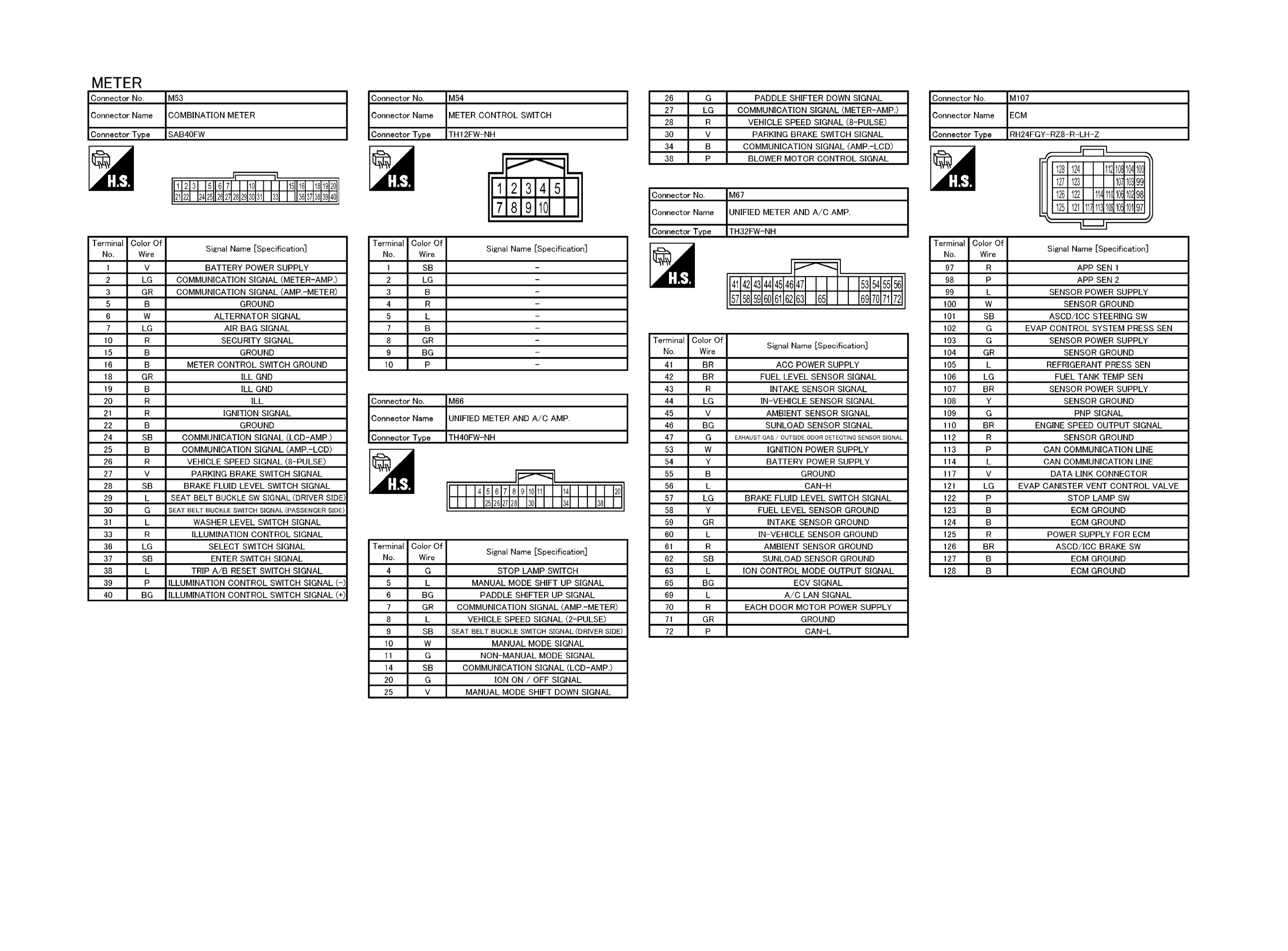

Fig 10: Meter Connector End Views (1 Of 9)
GNSJRNWD2503GB-503Courtesy of NISSAN NORTH AMERICA, INC.

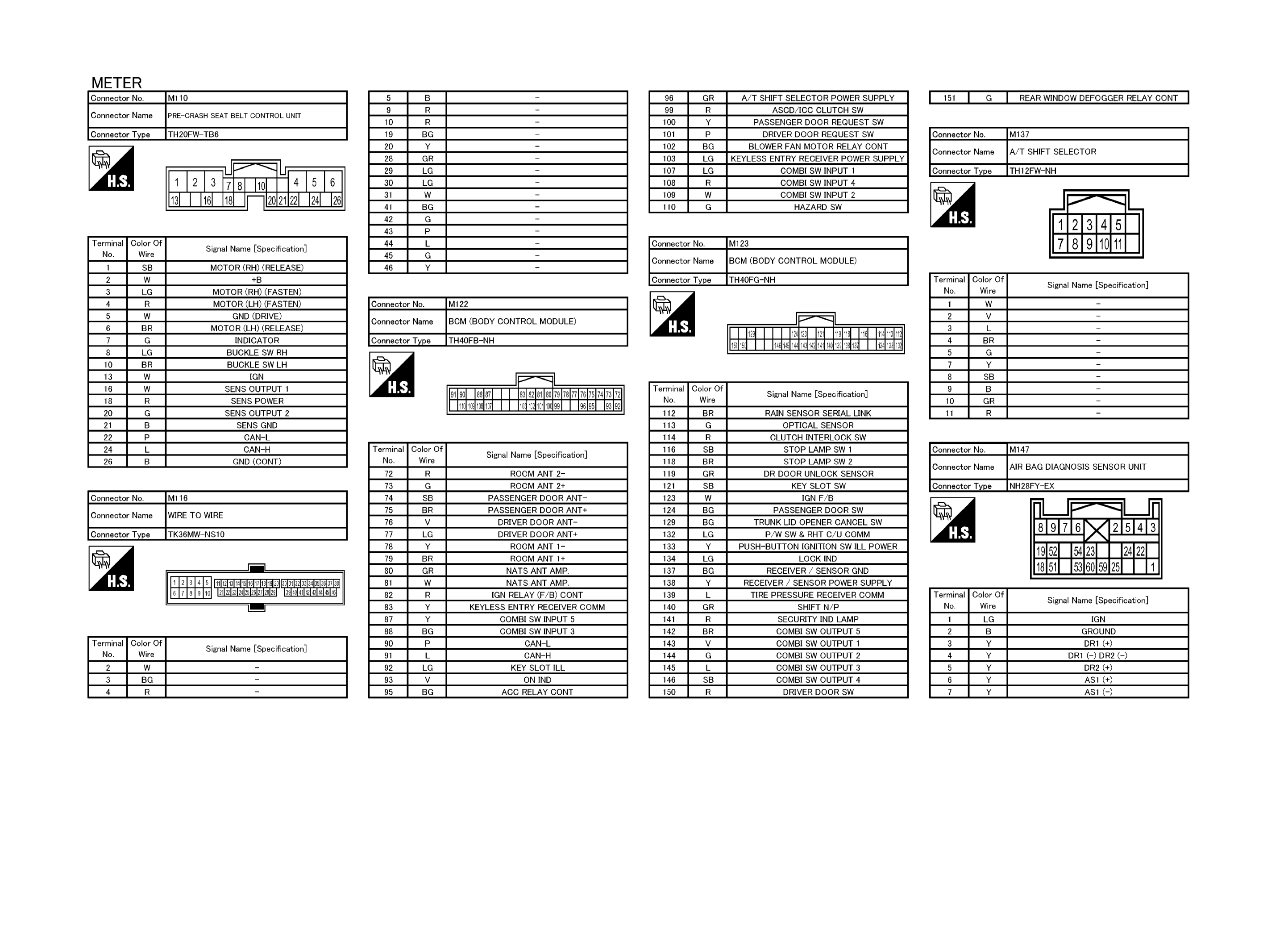

Fig 11: Meter Connector End Views (1 Of 9)
GNSJRNWD2504GB-504Courtesy of NISSAN NORTH AMERICA, INC.

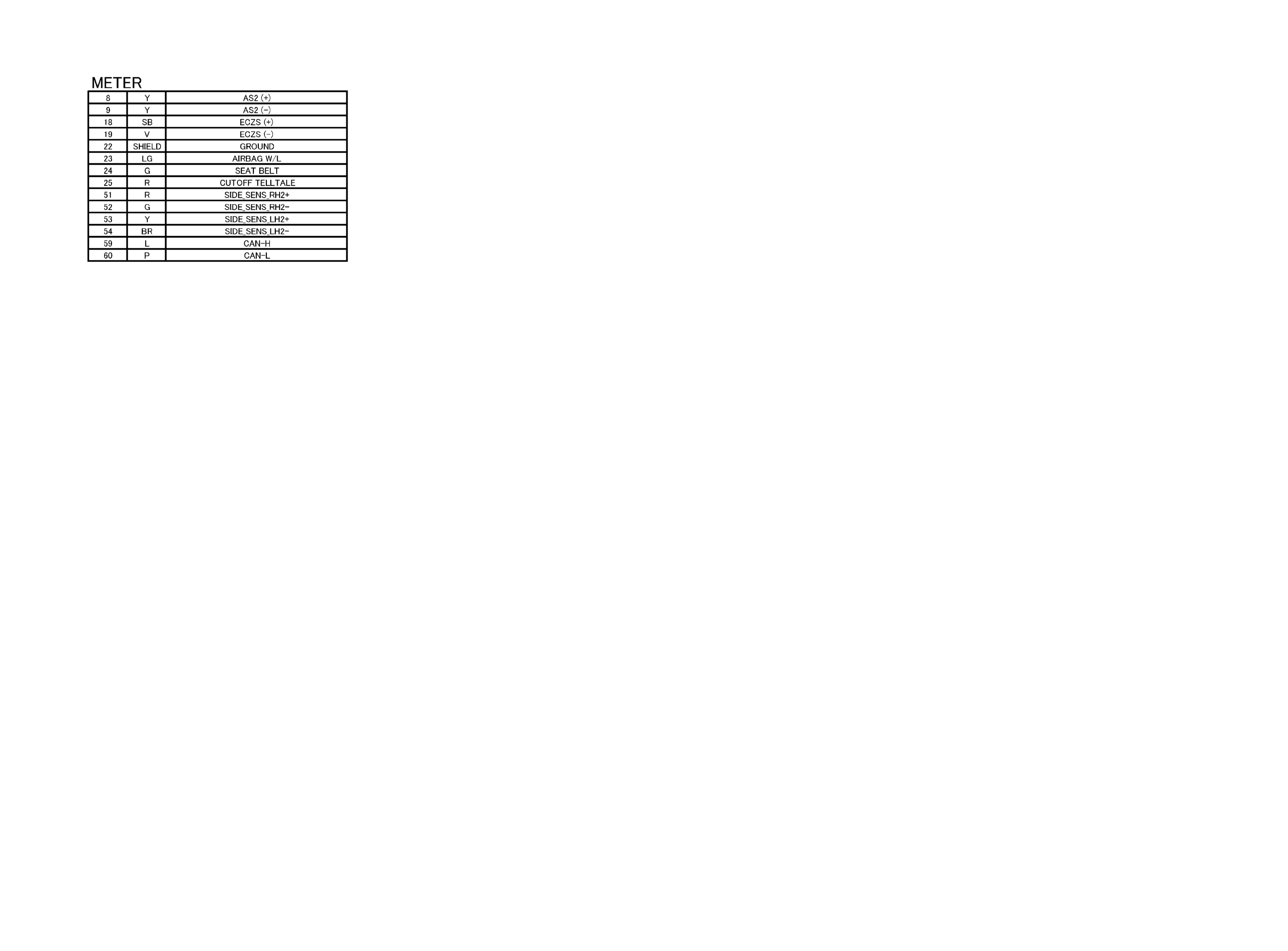

Fig 12: Meter Connector End Views (1 Of 9)
GNSJRNWD2505GB-505Courtesy of NISSAN NORTH AMERICA, INC.
