Section 1 (Transfer Case (Exc Hybrid))
>>
System Description
>>
System
>>
AWD System
>>
Circuit Diagram
Circuit Diagram
WARNING:
This page is about a different variant/trim than selected.

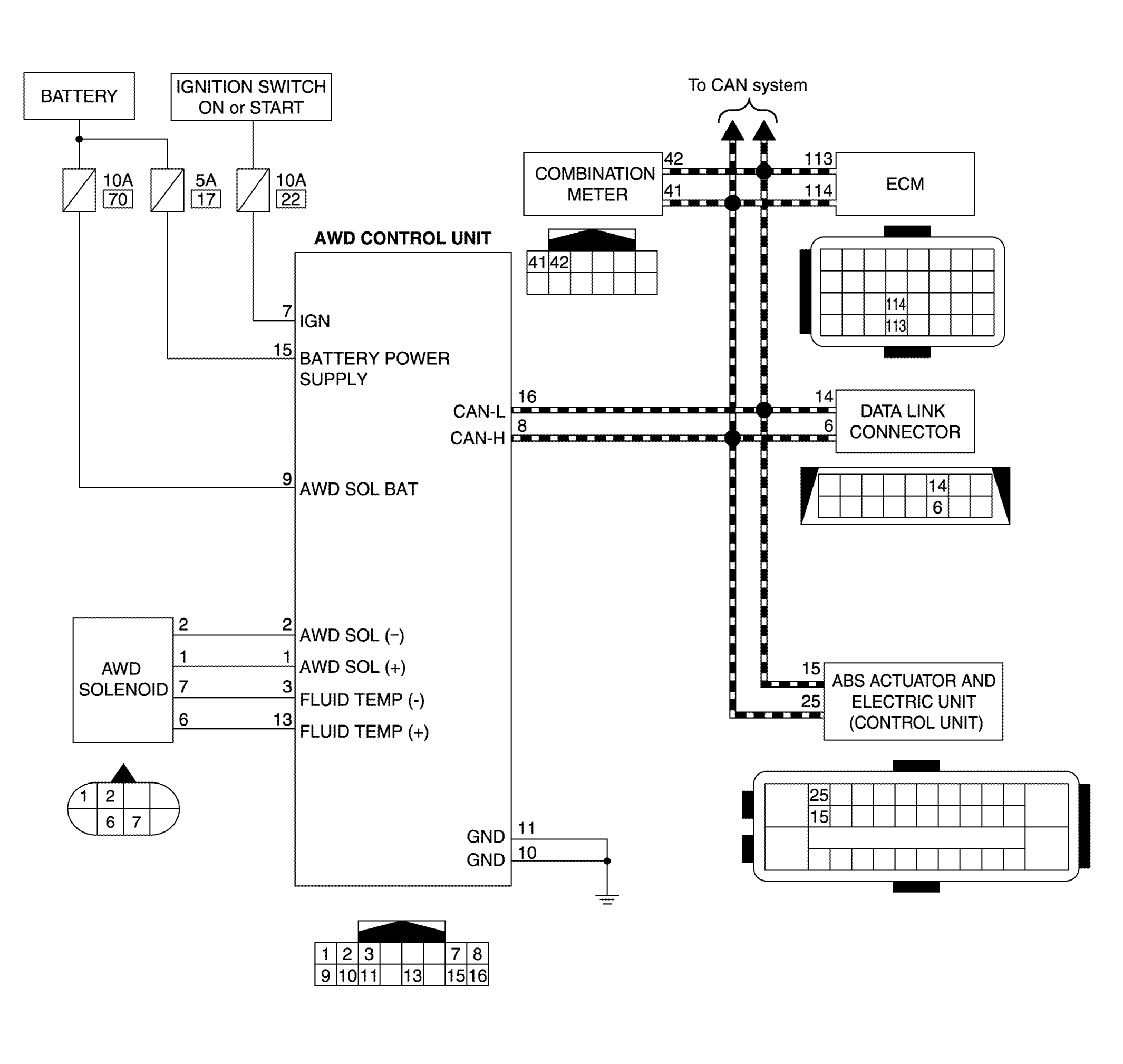

Fig 1: AWD System Circuit Diagram With Connector End Views
Courtesy of NISSAN NORTH AMERICA, INC.
