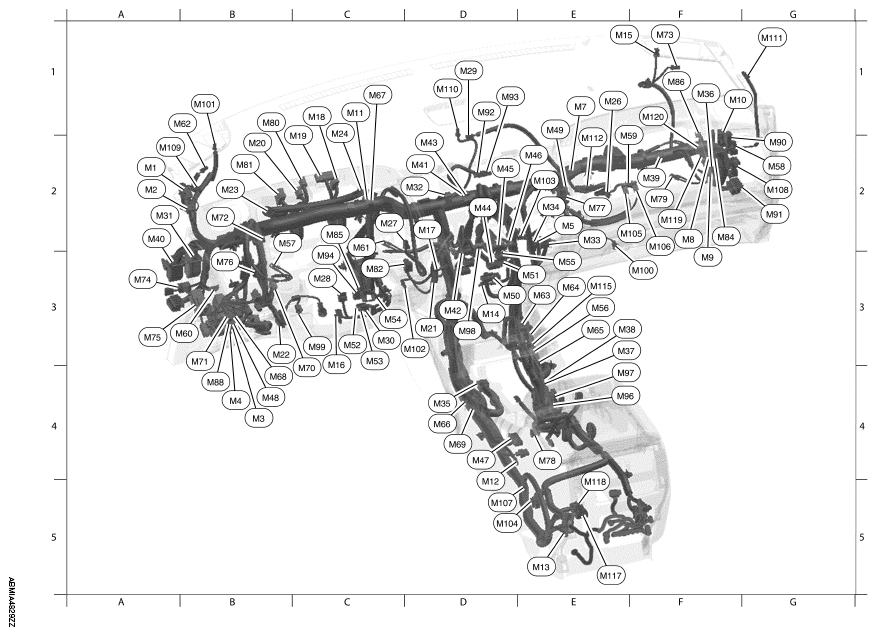

| A2 |
M1 |
W/24 |
: To R1 |
| A2 |
M2 |
W/6 |
: To R2 |
| B4 |
M3 |
W/8 |
: Fuse block (J/B) |
| B4 |
M4 |
W/16 |
: Fuse block (J/B) |
| E2 |
M5 |
W/12 |
: CAN gateway |
| E1 |
M7 |
W/3 |
: To M127 |
| F2 |
M8 |
W/1 |
: To B106 |
| F3 |
M9 |
W/16 |
: To B107 |
| F1 |
M10 |
BR/16 |
: To B111 |
| C1 |
M11 |
W/4 |
: Joint connector-M03 |
| D5 |
M12 |
W/3 |
: Rear shut-off door motor |
| E5 |
M13 |
W/3 |
: Mode door motor (Rear) |
| D3 |
M14 |
GR/2 |
: Inside key antenna (Instrument center) |
| E1 |
M15 |
W/3 |
: Optical sensor |
| C4 |
M16 |
GR/6 |
: ADP steering switch |
| D2 |
M17 |
W/8 |
: Push-button ignition switch |
| C1 |
M18 |
G/40 |
: BCM (Body control module) |
| C2 |
M19 |
B/40 |
: BCM (Body control module) |
| B2 |
M20 |
GR/24 |
: BCM (Body control module) |
| D3 |
M21 |
W/3 |
: NATS antenna amp. |
| B3 |
M22 |
W/16 |
: Data link connector |
| B2 |
M23 |
W/12 |
: Combination meter |
| C1 |
M24 |
W/40 |
: Combination meter |
| E1 |
M26 |
Y/2 |
: Front passenger air bag module |
| C2 |
M27 |
W/12 |
: Meter control switch |
| C3 |
M28 |
W/14 |
: Combination switch |
| D1 |
M29 |
W/4 |
: Dongle unit |
| C3 |
M30 |
GR/8 |
: Combination switch (Spiral cable) |
| A2 |
M31 |
W/100 |
: To E152 |
| D2 |
M32 |
B/2 |
: Diode-3 |
| E2 |
M33 |
W/24 |
: Automatic drive positioner control unit |
| E2 |
M34 |
W/6 |
: Automatic drive positioner control unit |
| D4 |
M35 |
Y/28 |
: Air bag diagnosis sensor unit |
| F1 |
M36 |
W/40 |
: To B136 |
| E3 |
M37 |
W/4 |
: Joint connector-M28 |
| E3 |
M38 |
W/4 |
: Joint connector-M29 |
| F2 |
M39 |
W/4 |
: Joint connector-M06 |
| A2 |
M40 |
W/57 |
: To B69 |
| D2 |
M41 |
W/4 |
: Joint connector-M18 |
| D3 |
M42 |
W/32 |
: AV control unit (With base audio system) |
| D2 |
M43 |
W/4 |
: Joint connector-M17 |
| D2 |
M44 |
W/20 |
: AV control unit (With base audio system) |
| D2 |
M45 |
W/24 |
: AV control unit (With base audio system) |
| E2 |
M46 |
W/16 |
: AV control unit (With base audio system) |
| D4 |
M47 |
W/40 |
: TCU |
| B4 |
M48 |
L/8 |
: Heated steering wheel switch |
| E1 |
M49 |
B/12 |
: Joint connector-M15 |
| D3 |
M50 |
W/40 |
: A/C auto amp. |
| E3 |
M51 |
W/12 |
: AV control unit (With base audio system) |
| C3 |
M53 |
Y/6 |
: Combination switch (Spiral cable) |
| C3 |
M54 |
W/8 |
: Steering angle sensor |
| E3 |
M55 |
L/5 |
: AV control unit |
| E3 |
M56 |
W/10 |
: To M214 |
| B2 |
M57 |
- |
: Body ground |
| G2 |
M58 |
BR/ |
: Climate controlled seat relay |
| E1 |
M59 |
- |
: Glove box lamp |
| B3 |
M60 |
BR/4 |
: Warning buzzer |
| C2 |
M61 |
- |
: Body ground |
| B1 |
M62 |
BR/2 |
: Instrument panel tweeter LH |
| E3 |
M63 |
W/24 |
: To M215 |
| C3 |
M52 |
W/2 |
: Combination switch (Spiral cable) |
| E3 |
M64 |
W/16 |
: To M216 |
| E3 |
M65 |
W/32 |
: To M217 |
| D4 |
M66 |
W/24 |
: To B6 |
| C1 |
M67 |
W/4 |
: Joint connector-M04 |
| B4 |
M68 |
BR/16 |
: Fuse block (J/B) |
| D4 |
M69 |
W/32 |
: To B41 |
| C4 |
M70 |
W/24 |
: Sonar control unit |
| B3 |
M71 |
G/8 |
: VDC off switch |
| B2 |
M72 |
W/6 |
: Joint connector-M08 |
| F1 |
M73 |
BR/2 |
: Instrument panel tweeter RH |
| A3 |
M74 |
BR/12 |
: To B42 |
| A3 |
M75 |
W/3 |
: To E36 |
| B3 |
M76 |
W/6 |
: Electric brake (Pre-wiring) |
| E2 |
M77 |
Y/4 |
: Front passenger air bag module (Service replacement) |
| E4 |
M78 |
W/12 |
: CVT shift selector |
| F2 |
M79 |
- |
: Body ground |
| B1 |
M80 |
B/24 |
: BCM (Body control module) |
| B2 |
M81 |
W/15 |
: BCM (Body control module) |
| C3 |
M82 |
W/2 |
: Circuit breaker-2 |
| F2 |
M84 |
W/32 |
: To B101 |
| C2 |
M85 |
W/6 |
: Tilt motor |
| F1 |
M86 |
B/4 |
: Remote keyless entry receiver |
| B4 |
M88 |
B/10 |
: A/C 120v outlet main switch |
| G2 |
M90 |
L/4 |
: Heated steering relay |
| G2 |
M91 |
W/32 |
: To D101 |
| D1 |
M92 |
W/24 |
: Display unit (With NAVI) |
| D1 |
M93 |
W/24 |
: Display unit (Without NAVI) |
| C3 |
M94 |
BR/6 |
: Telescopic motor |
| E4 |
M96 |
W/40 |
: Around view monitor control unit |
| E4 |
M97 |
W/32 |
: Around view monitor control unit |
| D3 |
M98 |
W/16 |
: A/C and AV switch assembly |
| C3 |
M99 |
- |
: Foot lamp LH |
| F3 |
M100 |
- |
: Foot lamp RH |
| B1 |
M101 |
B/2 |
: Sunload sensor |
| D3 |
M102 |
W/2 |
: In-vehicle sensor |
| E2 |
M103 |
W/2 |
: Intake sensor |
| D5 |
M104 |
W/4 |
: Rear blower motor resistor 1 |
| F2 |
M105 |
Y/2 |
: Front passenger air bag module |
| F2 |
M106 |
O/2 |
: Front passenger air bag module |
| D5 |
M107 |
W/2 |
: Rear blower motor 1 |
| G2 |
M108 |
BR/6 |
: Rear blower motor relay |
| A2 |
M109 |
BR/2 |
: Front tweeter LH |
| D1 |
M110 |
BR/2 |
: Center speaker |
| G1 |
M111 |
BR/2 |
: Front tweeter RH |
| E2 |
M112 |
W/6 |
: Front blower motor |
| E3 |
M115 |
GR/7 |
: To M210 |
| E5 |
M117 |
W/2 |
: PTC heater |
| E5 |
M118 |
W/3 |
: PTC heater |
| F2 |
M119 |
W/4 |
: Ionizer |
| F1 |
M120 |
W/4 |
: Joint connector-M21 |
