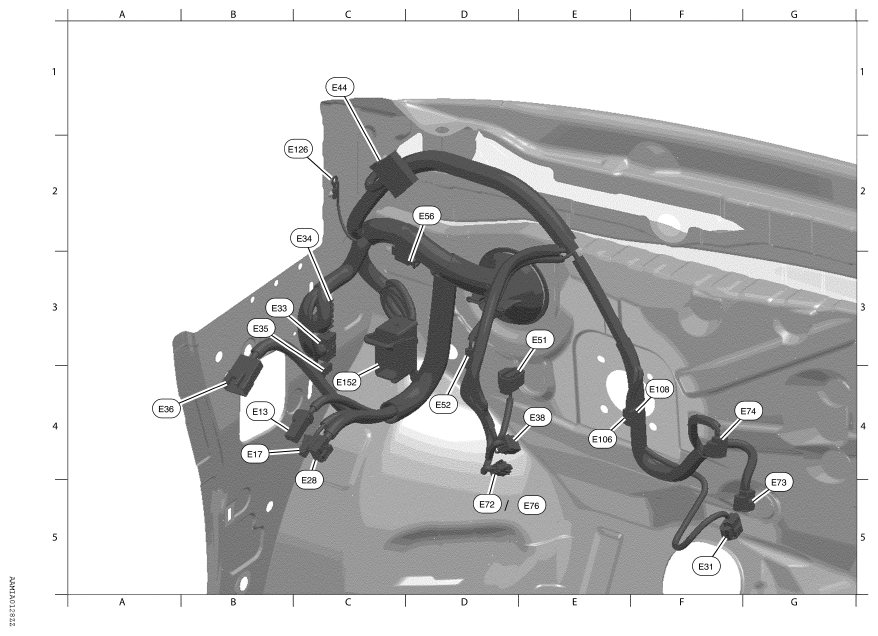

| B4 |
E13 |
W/1 |
: Fuse block (J/B) |
| B4 |
E17 |
W/1 |
: Fuse block (J/B) |
| C5 |
E28 |
W/10 |
: Fuse block (J/B) |
| F5 |
E31 |
B/6 |
: Accelerator pedal position sensor (Without intelligent cruise control) |
| B3 |
E33 |
W/12 |
: To B43 |
| C2 |
E34 |
W/24 |
: To B40 |
| B3 |
E35 |
GR/1 |
: To B48 |
| A4 |
E36 |
W/3 |
: To M75 |
| E4 |
E38 |
W/4 |
: Stop lamp switch |
| C1 |
E44 |
W/33 |
: Joint connector-E01 |
| E3 |
E51 |
B/4 |
: Brake pedal stroke sensor |
| D4 |
E52 |
B/1 |
: Parking brake switch |
| D2 |
E56 |
BR/2 |
: VDC resistor |
| D5 |
E72 |
BR/2 |
: ICC brake switch |
| G5 |
E73 |
B/6 |
: Accelerator pedal position sensor (With intelligent cruise control) |
| G4 |
E74 |
GR/6 |
: Accelerator pedal actuator |
| E5 |
E76 |
BR/2 |
: Brake pedal position switch |
| E4 |
E106 |
W/4 |
: Joint connector-E06 |
| F4 |
E108 |
W/4 |
: Joint connector-E07 |
| C2 |
E126 |
- |
: Body ground |
| C4 |
E152 |
SMJ |
: To M31 |
