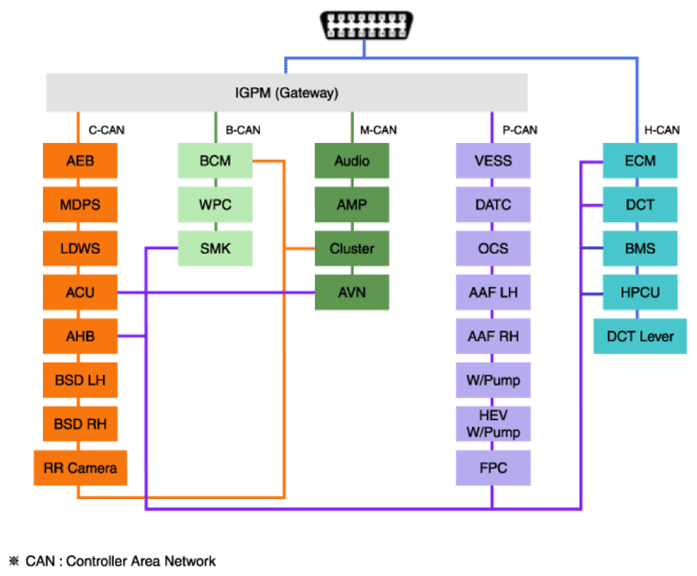

Communication Network Diagram

G13851456Courtesy of HYUNDAI MOTOR AMERICA
Abbreviation Explanation
AAF Active Air Flap
ACU Airbag Control Unit
AEB Autonomous Emergency Braking
AHB Active Hybrid Brake System
AMP Amplifier
AVN Head Unit (Audio/AVN)
B_CAN Body Controller Area Network
BCM Body Control Module
BMS Battery Management System
BSD Blind Spot Detection
C_CAN Chassis Controller Area Network
CAMERA Rear View Camera
CLU Cluster Module
DATC Dual Automatic Temp Control
FPCM Fuel Pump Control Module
HPCU Hybrid Power Unit
IGPM Integrated Gateway & Power control Module
LDWS Lane Departure Warning System
M_CAN Multi media Controller Area Network
MDPS Motor Driven Power Steering
P_CAN Powertrain Controller Area Network
PAS Parking Assist System
SJB Smart Junction Block
SMK Smart Key Unit
TCM (DCT) Double Clutch Transmission Unit
VESS Virtual Engine Sound System
