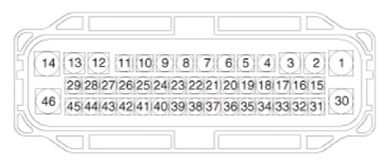

| 1 |
E/R Fuse & Relay Box (Multi Fuse - AHB) |
| 2 |
PSU Motor (+) |
| 3 |
- |
| 4 |
Shield Cable Ground |
| 5 |
E/R Fuse & Relay Box PSU Motor (GND) |
| 6 |
Brake Pedal Module (PDT PWR) |
| 7 |
Brake Pedal Module (PDF PWR) |
| 8 |
E/R Fuse & Relay Box (Stop Signal Electronic Module) |
| 9 |
- |
| 10 |
Brake Pedal Module (PDT GND) |
| 11 |
Shield Cable Ground |
| 12 |
- |
| 13 |
PSU Motor (-) |
| 14 |
Ground |
| 15 |
- |
| 16 |
Crash Pad Switch (ESC OFF Switch) |
| 17 |
Front Wheel Sensor LH (VCC) |
| 18 |
Front Wheel Sensor RH (VCC) |
| 19 |
P-CAN (High) |
| 20 |
P-CAN (Low) |
| 21 |
ESS Drive |
| 22 |
Brake Pedal Module (PDT SIG) |
| 23 |
Brake Pedal Module (PDF SIG) |
| 24 |
Electric Parking Brake Switch (Auto Hold Switch) |
| 25 |
- |
| 26 |
Parking Brake Switch |
| 27 |
Rear Wheel Sensor LH (SIG) |
| 28 |
Front Wheel Sensor LH (SIG) |
| 29 |
Driver Door Switch |
| 30 |
E/R Fuse & Relay Box (Multi Fuse - AHB 2) |
| 31 |
Brake Pedal Module (PDF GND) |
| 32 |
- |
| 33 |
Rear Wheel Sensor LH (VCC) |
| 34 |
Rear Wheel Sensor RH (VCC) |
| 35 |
- |
| 36 |
Brake light switch |
| 37 |
- |
| 38 |
C-CAN (High) |
| 39 |
C-CAN (Low) |
| 40 |
Vehicle Speed: Smart Key Control Module, PCM |
| 41 |
- |
| 42 |
Front Wheel Sensor RH (SIG) |
| 43 |
Rear Wheel Sensor RH (SIG) |
| 44 |
Stop Lamp Switch |
| 45 |
- |
| 46 |
Ground (GE06) |
