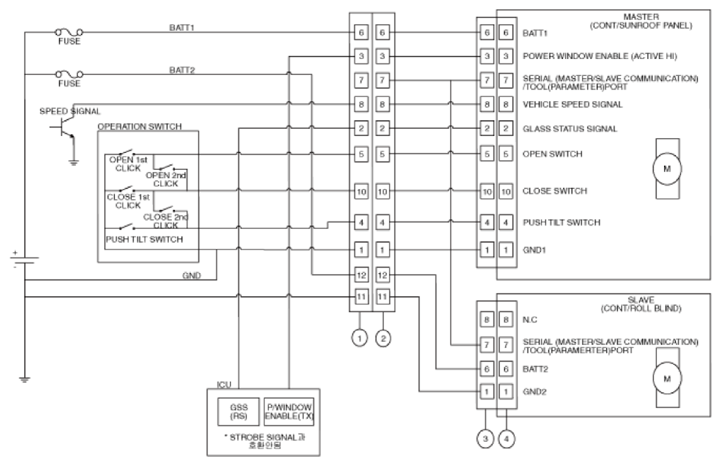

Circuit Diagram: Sunroof
CONNECTOR PIN INFORMATION DESCRIPTION
| No | Wire harness connector | Glass motor | Blind motor |
|---|---|---|---|
| 1 | Ground | Ground | Ground |
| 2 | Glass state signal | Glass state signal | - |
| 3 | Power window Enable | Power window Enable | - |
| 4 | Tilt switch | Tilt switch | - |
| 5 | Open switch | Open switch | - |
| 6 | Battery (+) | Battery (+) | Battery (+) |
| 7 | Tool (Parameter) | Tool (Parameter) | Tool (Parameter) |
| 8 | Vehicle speed | Vehicle speed | - |
| 9 | - | - | - |
| 10 | - | Close switch (SIG B) | - |
