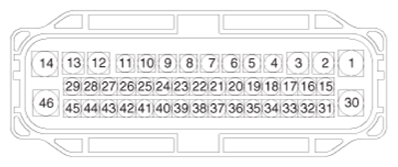

IBAU Connector Input/Output
| No | Description |
|---|---|
| 1 | E/R Fuse & Relay Box (Multi Fuse - AHB) |
| 2 | PSU Motor (+) |
| 3 | - |
| 4 | Shield Cable Ground |
| 5 | E/R Fuse & Relay Box PSU Motor (GND) |
| 6 | Brake Pedal Module (PDT PWR) |
| 7 | Brake Pedal Module (PDF PWR) |
| 8 | E/R Fuse & Relay Box (Stop Signal Electronic Module) |
| 9 | - |
| 10 | Brake Pedal Module (PDT GND) |
| 11 | Shield Cable Ground |
| 12 | - |
| 13 | PSU Motor (-) |
| 14 | Ground |
| 15 | - |
| 16 | Crash Pad Switch (ESC OFF Switch) |
| 17 | Front Wheel Sensor LH (VCC) |
| 18 | Front Wheel Sensor RH (VCC) |
| 19 | P-CAN (High) |
| 20 | P-CAN (Low) |
| 21 | ESS Drive |
| 22 | Brake Pedal Module (PDT SIG) |
| 23 | Brake Pedal Module (PDF SIG) |
| 24 | Electric Parking Brake Switch (Auto Hold Switch) |
| 25 | - |
| 26 | Parking Brake Switch |
| 27 | Rear Wheel Sensor LH (SIG) |
| 28 | Front Wheel Sensor LH (SIG) |
| 29 | Driver Door Switch |
| 30 | E/R Fuse & Relay Box (Multi Fuse - AHB 2) |
| 31 | Brake Pedal Module (PDF GND) |
| 32 | - |
| 33 | Rear Wheel Sensor LH (VCC) |
| 34 | Rear Wheel Sensor RH (VCC) |
| 35 | - |
| 36 | Brake light switch |
| 37 | - |
| 38 | C-CAN (High) |
| 39 | C-CAN (Low) |
| 40 | Vehicle Speed: Smart Key Control Module, PCM |
| 41 | - |
| 42 | Front Wheel Sensor RH (SIG) |
| 43 | Rear Wheel Sensor RH (SIG) |
| 44 | Stop Lamp Switch |
| 45 | - |
| 46 | Ground (GE06) |
