Communication Network Diagram

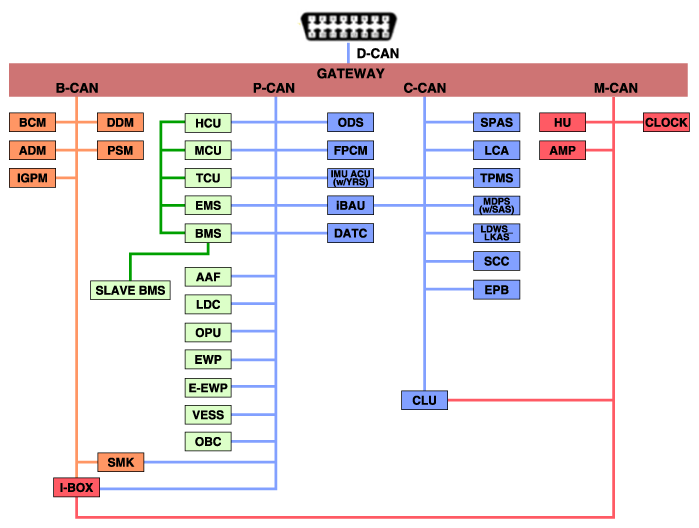

Fig 1: Instrument Cluster Communication Network Diagram
G11632978Courtesy of HYUNDAI MOTOR AMERICA
Abbreviation Explanation
AAF Active Air Flap
ABS Anti-lock Brake System
ACU Airbag Control Unit
ADM Assist Door Module
AMP External Amplifier
B_CAN Body Controller Area Network
BCM Body Control Module
BMS Battery Management System
BSD Blind Spot Detection
C_CAN Chassis Controller Area Network
CLOCK Clock
CLU Cluster Module
DATC Dual Automatic Temp Control
DDM Driver Door Module
EMS Engine Management System
EPB Electronic Parking Brake
ESC Electronic Stability Program
EWP Electric Water Pump
FPCM Fuel Pump Control Module
HCU Hybrid Control Unit
HU Head Unit
LDC Low DC/DC Converter
LDWS Lane Departure Warning System
M_CAN Multi media Controller Area Network
MCU Motor Control Unit
MDPS Motor Driven Power Steering
ODS Occupant Detection Sensor
P_CAN Powertrain Controller Area Network
PSM Power Seat Module
SAS Steering Angle Sensor
SCC Smart Cruise Control
IGPM Intergrated Gateway & Power control Module
SMK Smart Key Unit
SPAS Smart Parking Assist System
TCU Transmission Control Unit
TMU Telematics System
TPMS Tire Pressure Monitoring System
VDC Vehicle Dynamic Control
VESS Virtual Engine Sound System
SLAVE BMS Slave Battery Management System
OBC On-Board Battery Chargers
