Section 98 (Airbag System Diagnosis (HEV))
>>
DTC B1744: P-SIS Front - Passenger Wrong ID
>>
General Information
>>
Diagnostic Circuit Diagram
Diagnostic Circuit Diagram
WARNING:
This page is about a different variant/trim than selected.

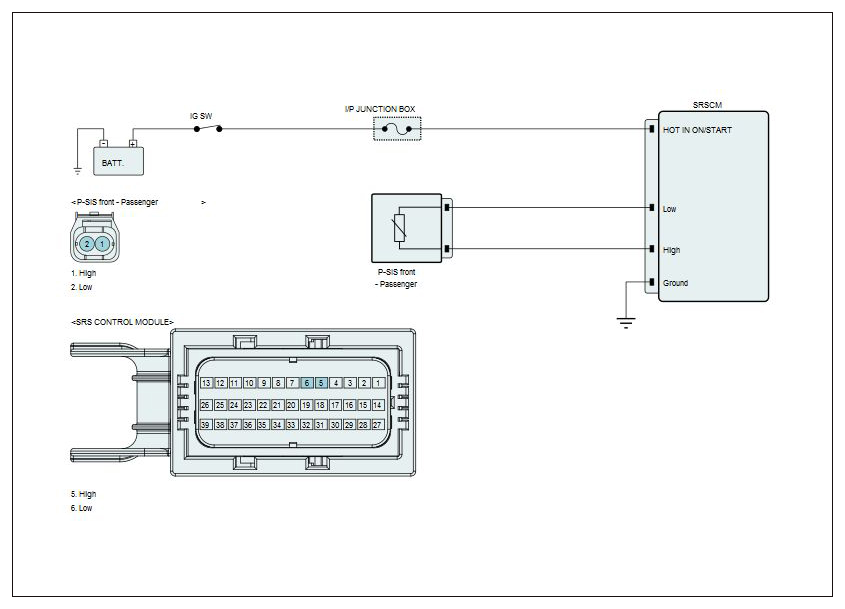

Fig 1: Front Pressure Side Impact Sensor Circuit Diagram (Passenger)
Courtesy of HYUNDAI MOTOR AMERICA
