Section 85 (Smart Junction Block Diagnosis (HEV))
>>
DTC B2516: Front Fog Lamp Circuit Short to Ground
>>
General Information
>>
Diagnostic Circuit Diagram
Diagnostic Circuit Diagram
WARNING:
This page is about a different variant/trim than selected.

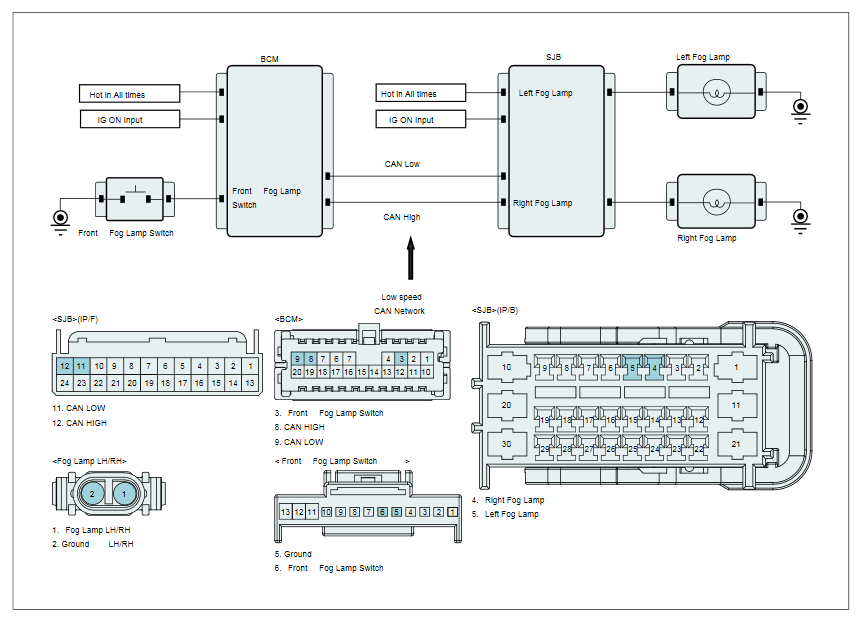

Fig 1: Fog Lamp Diagnostic Circuit Diagram
Courtesy of HYUNDAI MOTOR AMERICA
