Section 120 (Air Conditioning System Diagnosis (HEV))
>>
DTC B1284: Direction Potentiometer Short (High) - Auto Defog
>>
General Information
>>
Diagnostic Circuit Diagram
Diagnostic Circuit Diagram
WARNING:
This page is about a different variant/trim than selected.

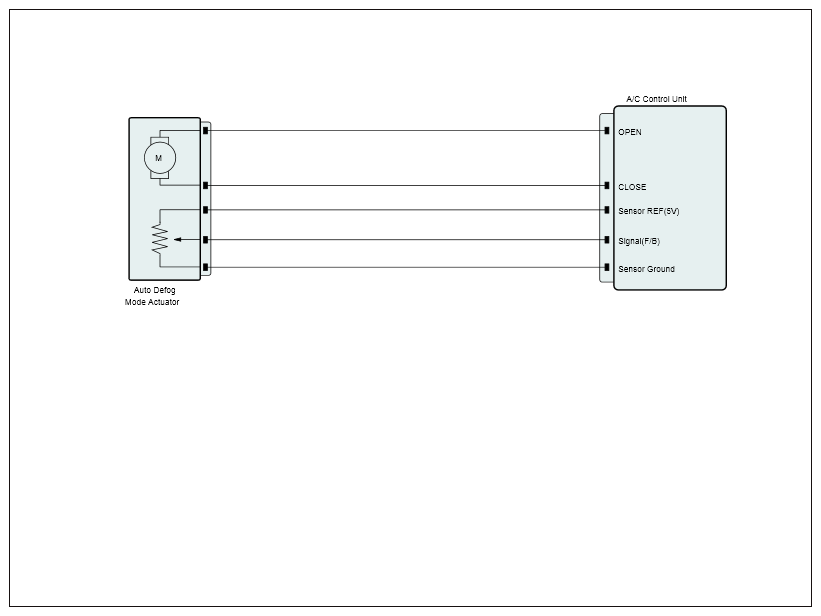

Fig 1: Auto Defog Mode Actuator Circuit Diagram
Courtesy of HYUNDAI MOTOR AMERICA
