Removal & Installation (Sonata)
- Raise and support frame rail of vehicle with jack stands. Disconnect or remove components as necessary to obtain clearance for shock absorber assembly removal.

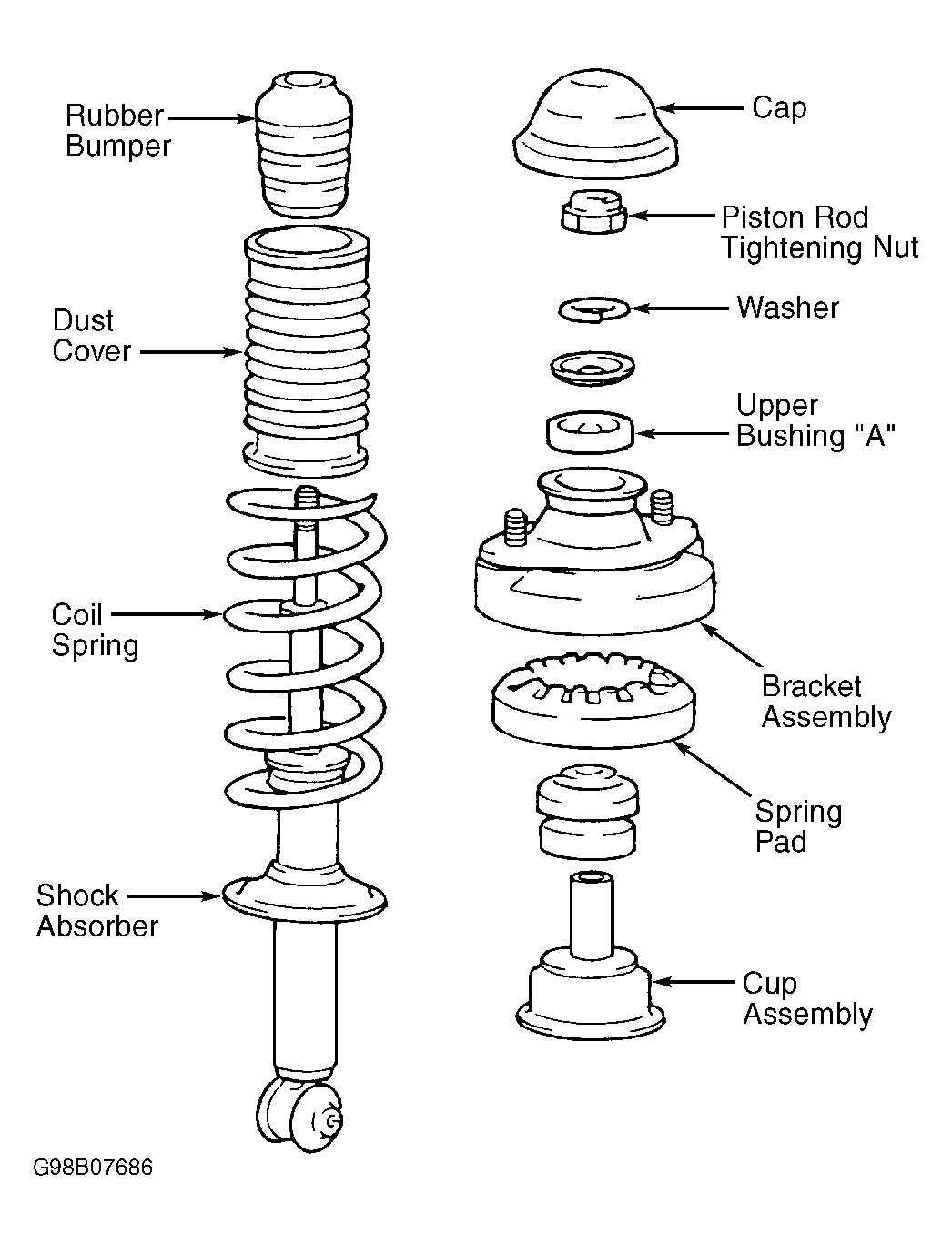

- From inside vehicle, remove cap from upper shock absorber. Remove shock absorber retaining nuts. Remove lower shock absorber bolt. Lower upper arm assembly just enough to withdraw shock absorber assembly. See Fig 1.
- Using spring compressor, compress spring. Remove shock absorber piston rod nut. Remove washer, upper bushing "A", bracket assembly, spring pad, cup assembly, bumper rubber and dust cover. Remove spring. To install, reverse removal procedure.
NOTE:
Check rubber parts and coil springs for damage or deterioration.
