Air Distributor Duct Replacement (Right Hand Drive)

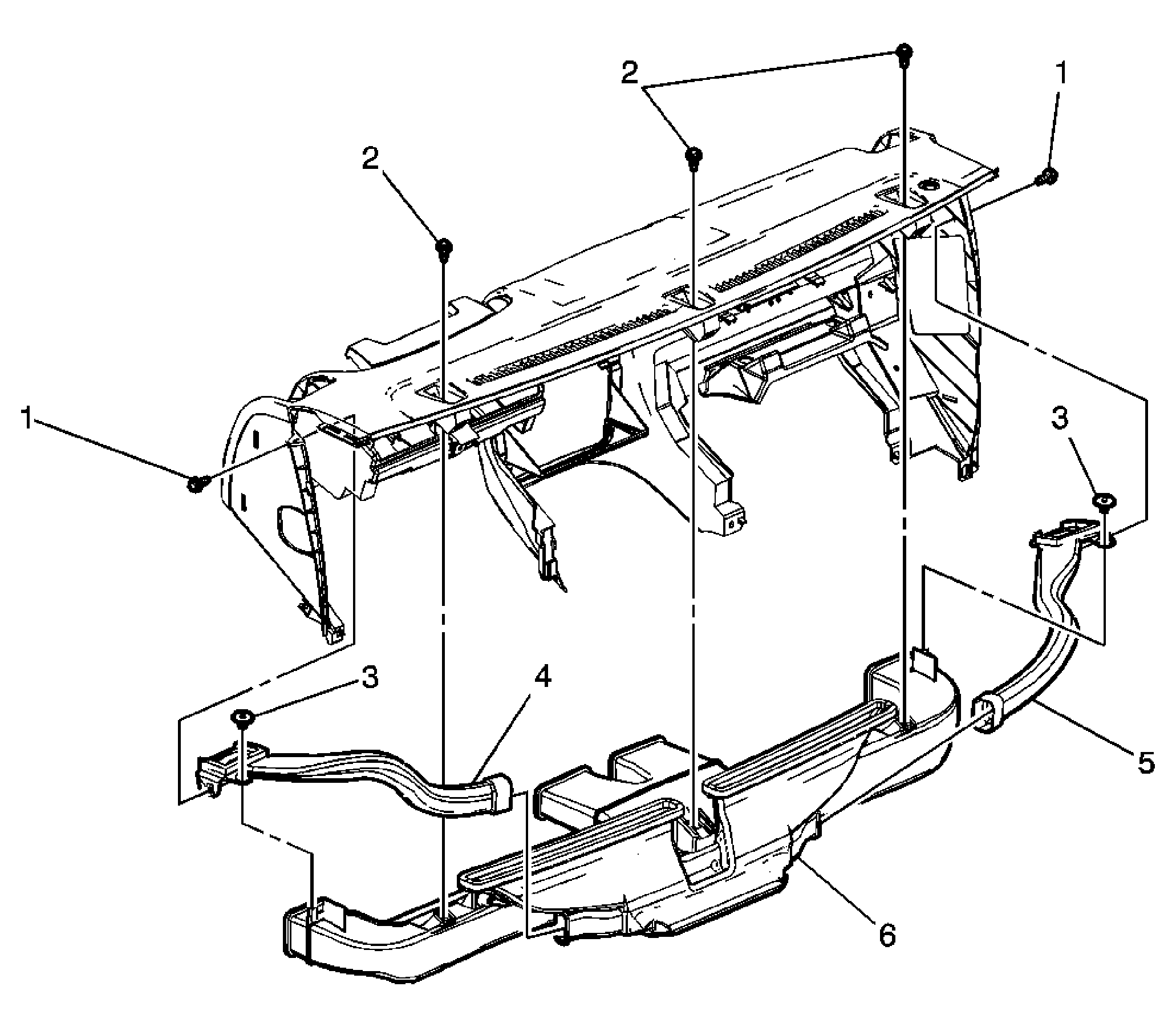

| Callout | Component Name |
|---|---|
| Preliminary Procedure: Remove the instrument panel assembly. Refer to Instrument Panel Assembly Replacement (Left Hand Drive) or Instrument Panel Assembly Replacement (Right Hand Drive) . |
|
| 1 | Air Distributor Center Duct Assembly Bolt
NOTE:
Refer to Fastener Notice
.
Tighten: 1.6 N.m (14 lb in) |
| 2 | Air Distributor Center Duct Assembly Bolt Tighten: 1.6 N.m (14 lb in) |
| 3 | Side Window Air Defogger Duct Bolt Tighten: 1.6 N.m (14 lb in) |
| 4 | Right Air Defogger Side Window Duct |
| 5 | Left Air Defogger Side Window Duct |
| 6 | Air Distributor Center Duct Assembly |
