Air Distributor Duct Replacement (Left Hand Drive)

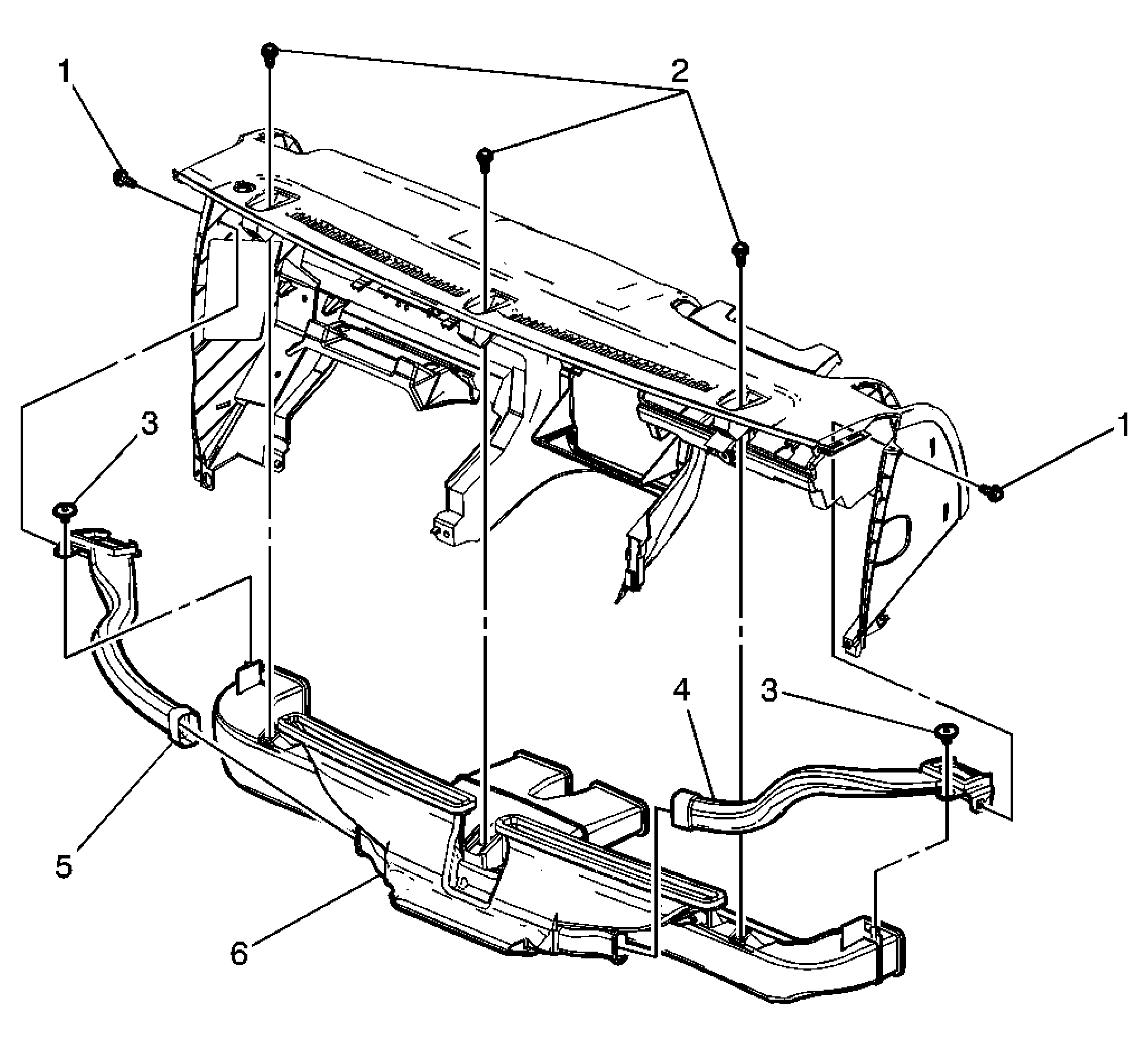

| Callout | Component Name |
|---|---|
|
NOTE:
Refer to Fastener Notice
. Fastener Tightening Specifications:
Refer to Fastener Tightening Specifications .Preliminary Procedure: Remove the instrument panel assembly. Refer to Instrument Panel Assembly Replacement (Left Hand Drive)
or Instrument Panel Assembly Replacement (Right Hand Drive)
. |
|
| 1 | Bolt, Duct Assembly - Air Distributor Center Tighten: 1.6 N.m (14 lb in) |
| 2 | Bolt, Duct Assembly - Air Distributor Center Tighten: 1.6 N.m (14 lb in) |
| 3 | Bolt, Air Defogger Duct, Side Window Tighten: 1.6 N.m (14 lb in) |
| 4 | Duct, Air Defogger Side Window - Left |
| 5 | Duct, Air Defogger Side Window - Right |
| 6 | Duct Assembly - Air Distributor Center |
