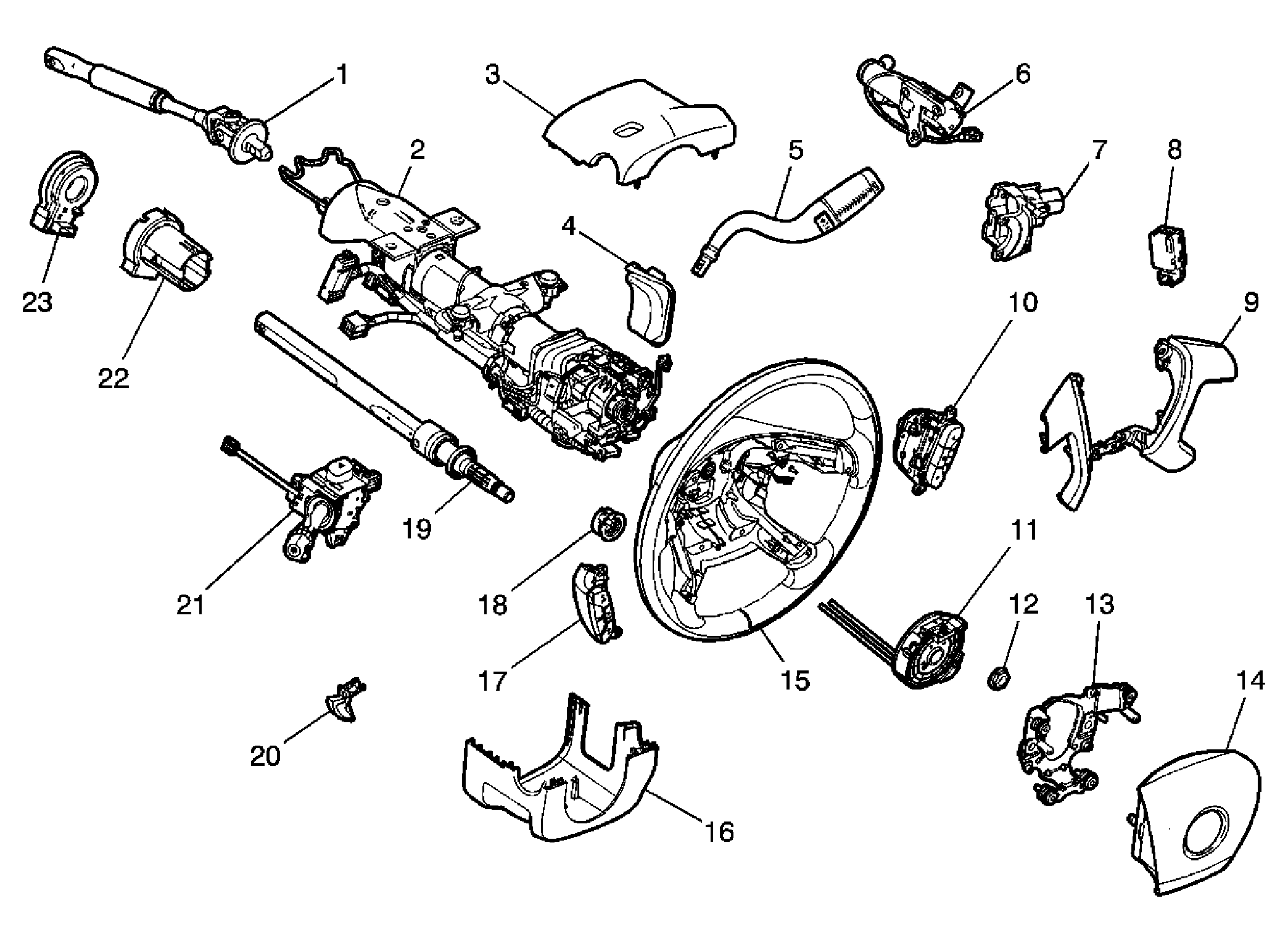

Steering Column Disassembled View
WARNING: This page does not describe the selected car, but rather 8 other vehicles, including the 2007 GMC Yukon XL, 2007 GMC Yukon, 2007 Chevrolet Tahoe, 2007 Chevrolet Suburban, and 2007 Chevrolet Avalanche. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1 | Intermediate Steering Shaft |
| 2 | Steering Column |
| 3 | Upper Steering Column Cover |
| 4 | Shift Lever Seal |
| 5 | Shift Lever |
| 6 | Linear Shift Assembly |
| 7 | Ignition Cylinder and Case |
| 8 | Ignition Switch |
| 9 | Steering Wheel Trim Covers |
| 10 | Steering Wheel Switch |
| 11 | SIR Coil |
| 12 | Steering Wheel Nut |
| 13 | Horn Switch Contact Assembly |
| 14 | Steering Wheel Inflatable Restraint Module |
| 15 | Steering Wheel |
| 16 | Lower Steering Column Cover |
| 17 | Steering Wheel Switch |
| 18 | Turn Signal Cancel Cam Assembly |
| 19 | Steering Shaft and Upper Bearing Assembly |
| 20 | Tilt Assembly |
| 21 | Multifunction Turn Signal Switch |
| 22 | Steering Shaft Lower Bearing Adaptor |
| 23 | Steering Wheel Position Sensor |
